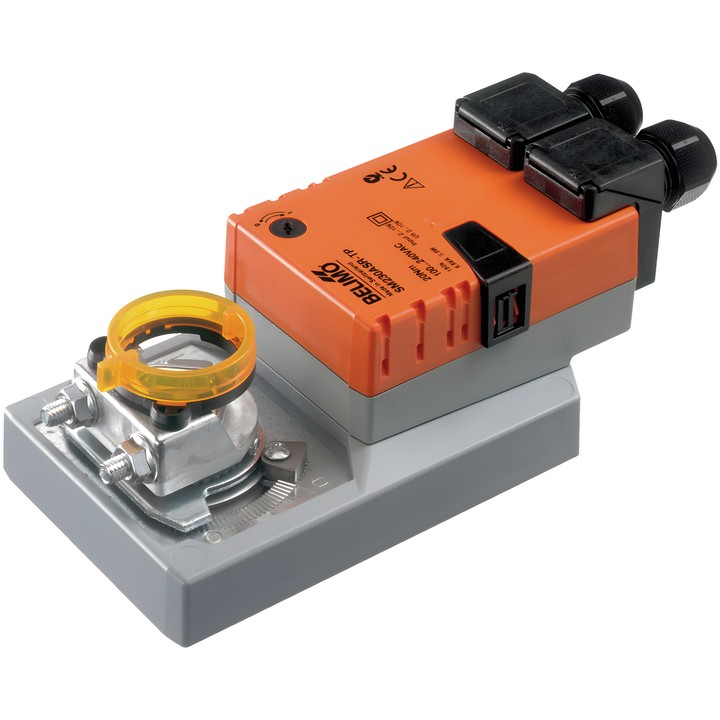

Belimo SM230ASR-TP - siłownik do przepustnic z regulacją analogową

Belimo SM230ASR-TP - siłownik do przepustnic z regulacją analogową

Belimo
1 026,62 zł
Brutto
834,65 zł netto

Siłownik do przepustnic Belimo SM230ASR-TP o momencie obrotowym 20 Nm, zasilaniu AC 100...240 V i sterowaniu sygnałem 2...10 V. Czas ruchu wynosi 150 s / 90°, a sygnał zwrotny położenia ma zakres 2...10 V.

Dostawa ok. 14 dni
Udostępnij

Belimo SM230ASR-TP

Siłownik modulacyjny do ustawiania przepustnic w instalacjach technicznych budynków. Producent podaje wielkość przepustnicy do ok. 4 m².

Najważniejsze cechy

  • Moment obrotowy: 20 Nm; czas ruchu: 150 s / 90°.
  • Napięcie znamionowe: AC 100...240 V, 50/60 Hz.
  • Zakres pracy sygnału sterującego Y: 2...10 V; sygnał zwrotny położenia U: 2...10 V.
  • Pobór mocy podczas pracy: 3.5 W; w położeniu spoczynkowym: 1 W; do doboru przewodów: 6.5 VA.
  • Kąt obrotu: maks. 95°, z mechanicznymi ogranicznikami regulowanymi po obu stronach.
  • Kierunek ruchu wybierany przełącznikiem 0/1; przestawianie ręczne przyciskiem z możliwością blokady.
  • Odwracalny uniwersalny zacisk montażowy na wał 10...20 mm; przyłącze elektryczne przez zaciski.
  • Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: II, wzmocniona izolacja.
  • Temperatura otoczenia: -30...50°C [-22...122°F].

  • Marka
    Belimo
  • Indeks
    SM230ASR-TP
  • EAN13
    7630498114359

  • Napięcie AC/DC
    AC 100...240 V
  • Pobór mocy (ruch)
    3.5 W
  • Pobór mocy (podtrzymanie)
    1 W
  • Moc znamionowa
    6.5 VA
  • Rodzaj sterowania
    DC 2...10 V
  • Kategoria ochronna
    IP54
  • Stopień ochrony NEMA
    NEMA 2
  • Typ obudowy
    UL Enclosure Type 2
  • Przestawianie ręczne
    Przyciskiem, z możliwością blokady
  • Czas ruchu (silnik)
    150 s / 90°
  • Przyłącze zasilania
    Zaciski 4 mm² (kabel ø4...10 mm, 2-żyłowy)
  • Temperatura otoczenia
    -30...50°C [-22...122°F]
  • Moment obrotowy
    20 Nm
  • Kierunek ruchu - silnik
    możliwość wybierania przełącznikiem 0/1
  • Kąt obrotu
    95°
  • Przyłącze mechaniczne
    Odwracalny uniwersalny zacisk montażowy 10...20 mm
  • Przyłącze sterowania
    Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy)

Techniczna karta katalogowa

Pliki do pobrania (1.73MB)

Instrukcja montażu

Pliki do pobrania (203.36KB)

EU Declaration of Conformity – SM230ASR-TP

Pliki do pobrania (32.8KB)

Environmental Declaration – SM..

Pliki do pobrania (72.49KB)
