Belimo SR24A-SR - siłownik obrotowy do zaworów kulowych

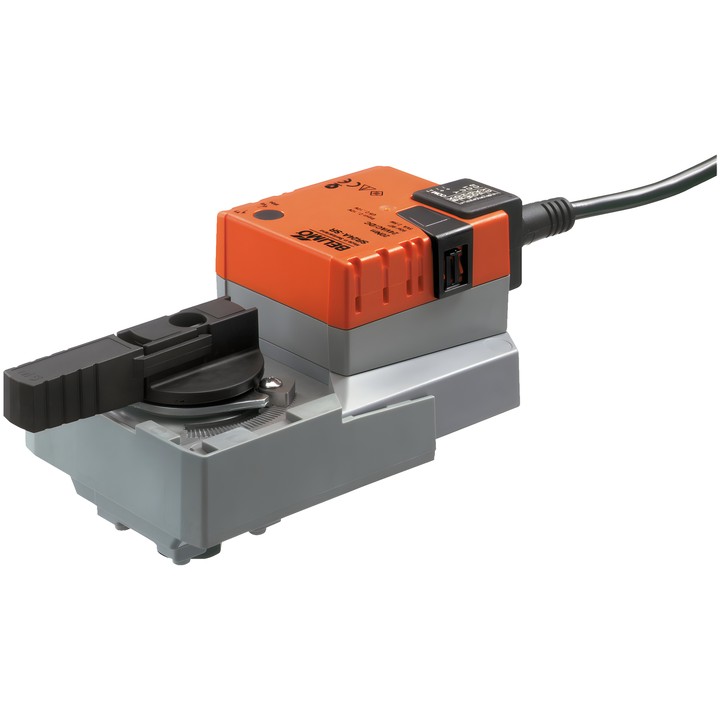

Siłownik obrotowy Belimo SR24A-SR

Modulacyjny siłownik do zaworów kulowych. Sygnał sterujący Y wyznacza położenie siłownika, a napięcie zwrotne U umożliwia elektryczny odczyt położenia zaworu.

Najważniejsze cechy

• Moment obrotowy: 20 Nm.
• Napięcie znamionowe: AC/DC 24 V; częstotliwość: 50/60 Hz.
• Zakres pracy Y: 2...10 V; sygnał zwrotny położenia U: 2...10 V.
• Czas ruchu: 90 s / 90°; dokładność pozycjonowania: ±5%.
• Pobór mocy podczas pracy: 2.5 W; w położeniu spoczynkowym: 0.4 W; moc do doboru przewodów: 5 VA.
• Przyłącze zasilania i sterowania: kabel 1 m, 4x 0.75 mm².
• Ręczne przestawianie przyciskiem z możliwością blokady; mechaniczny wskaźnik położenia i regulowane mechaniczne ograniczniki kąta obrotu.
• Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).

Siłownik jest zabezpieczony przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu ogranicznika. Montaż bezpośrednio na zaworze kulowym odbywa się za pomocą jednej centralnej śruby.
