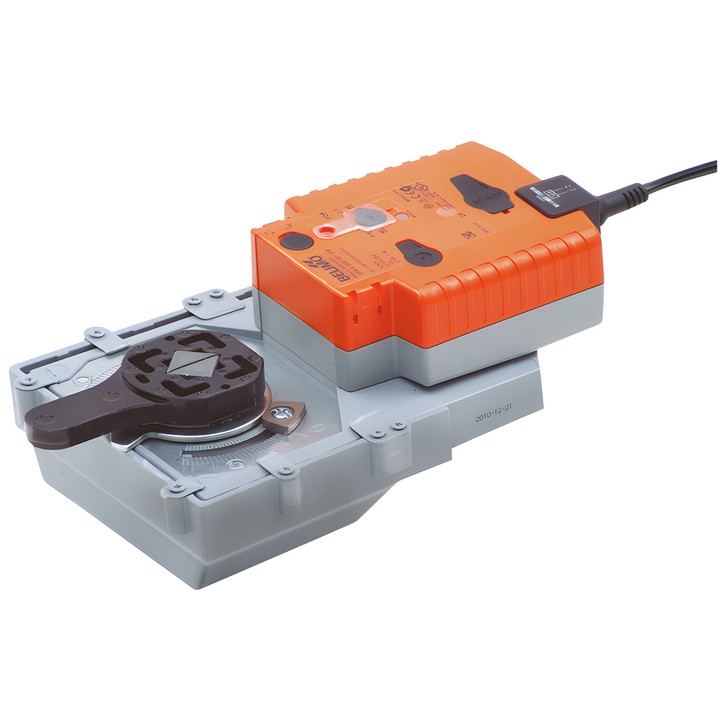

Belimo GRK24A-SZ-5 - siłownik obrotowy analogowy z funkcją bezpieczeństwa

Belimo GRK24A-SZ-5

Analogowy siłownik obrotowy z funkcją bezpieczeństwa do zaworów obrotowych i klap motylkowych. Podczas normalnej pracy siłownik ustawia zawór w żądanym położeniu i ładuje wbudowane kondensatory. Po zaniku zasilania wykorzystuje zgromadzoną w nich energię do ustawienia zaworu w położeniu bezpiecznym.

Najważniejsze cechy i parametry

• Moment obrotowy silnika: 40 Nm; napięcie znamionowe: AC/DC 24 V.
• Zakres roboczy Y: 0.5...10 V; sygnał sprzężenia zwrotnego U: 0.5...10 V.
• Położenie bezpieczne: NC/NO lub regulowane 0...100% pokrętłem POP, z krokiem 10%.
• Czas podtrzymywania zasilania (PF): 2s; czas ruchu silnika: 150 s / 90°; czas ruchu funkcji bezpieczeństwa: 35 s / 90°.
• Przyłącze kołnierzowe: F05; przyłącze zasilania / sterowania: Kabel 1 m, 4x 0.75 mm².
• Pobór mocy podczas pracy: 11 W; w stanie spoczynku: 3 W; moc znamionowa: 21 VA.
• Kategoria ochronna obudowy IEC/EN: IP54; stopień ochrony NEMA/UL: NEMA 2.
• Przestawianie ręczne przy użyciu przycisku; kąt obrotu regulowany ogranicznikami mechanicznymi.

Siłownik jest przeznaczony do stacjonarnych systemów grzewczych, wentylacyjnych i klimatyzacyjnych. Kondensatory są dostarczane całkowicie rozładowane; przed rozruchem wymagają ładowania przez około 20 s.
