Belimo LRQ24A-SZ - siłownik obrotowy do zaworów kulowych

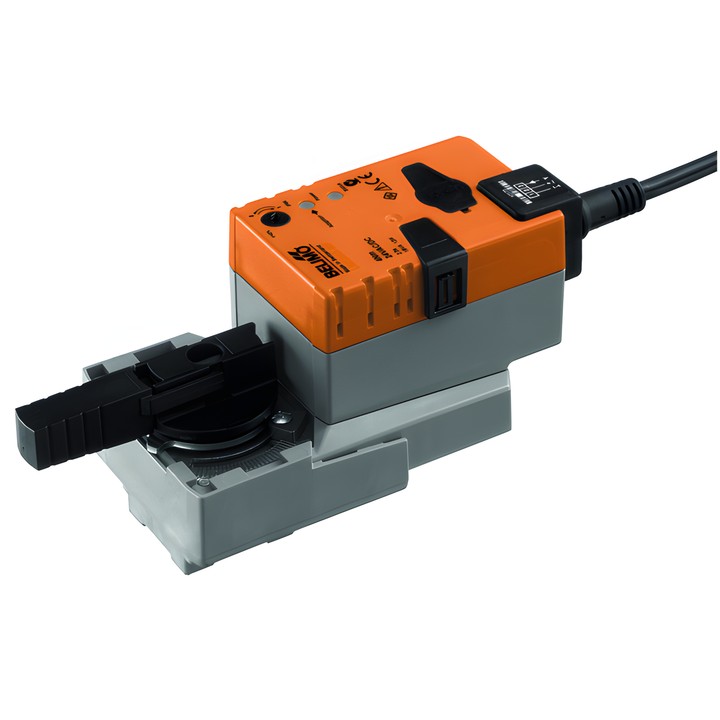

Siłownik obrotowy Belimo LRQ24A-SZ

LRQ24A-SZ to siłownik modulacyjny do zaworów kulowych, przeznaczony do stacjonarnych instalacji ogrzewania, wentylacji i klimatyzacji. Sygnał sterujący Y wyznacza położenie zaworu, a napięcie U służy do elektrycznego wskazania położenia i może być sygnałem sterującym dla innych siłowników.

Najważniejsze cechy i parametry

• Moment obrotowy: 4 Nm; czas ruchu: 9 s / 90°.
• Napięcie znamionowe: AC/DC 24 V; częstotliwość napięcia znamionowego: 50/60 Hz.
• Zakres pracy sygnału sterującego Y: 0.5...10 V; sygnał sprzężenia zwrotnego położenia U: 0.5...10 V.
• Pobór mocy podczas pracy: 13 W; w położeniu spoczynkowym: 2 W; moc do doboru przewodów: 23 VA.
• Przyłącze zasilania i sterowania: kabel 1 m, 4x 0.75 mm².
• Ręczne przestawianie przyciskiem z możliwością blokady; mechaniczny, zdejmowany wskaźnik położenia.
• Regulowany kąt obrotu z mechanicznymi ogranicznikami; adaptacja ręczna lub automatyczna przy pierwszym włączeniu zasilania.
• Stopień ochrony IEC/EN: IP54; stopień ochrony NEMA/UL: NEMA 2.
• Temperatura otoczenia: -30...40°C [-22...104°F].

Siłownik montuje się bezpośrednio na zaworze kulowym za pomocą jednej centralnej śruby. Położenie montażowe względem zaworu można wybierać co 90°. Siłownik ma zabezpieczenie przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu ogranicznika.
