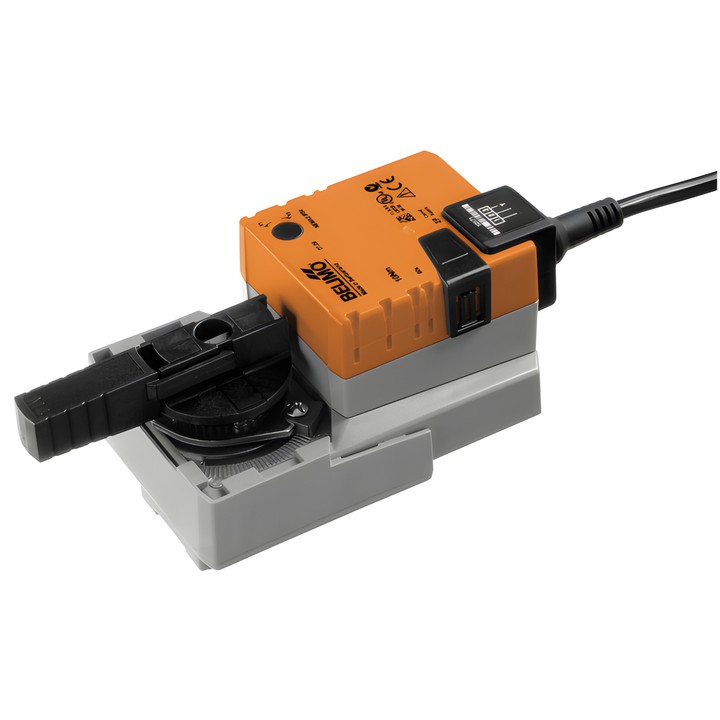

Belimo NR24A-SZ - siłownik obrotowy analogowy do zaworów kulowych

Siłownik obrotowy Belimo NR24A-SZ

Analogowy siłownik do zaworów kulowych, przeznaczony do stosowania w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Montaż odbywa się bezpośrednio na zaworze kulowym przy użyciu jednej centralnej śruby.

Najważniejsze cechy i parametry

• Moment obrotowy silnika: 10 Nm.
• Napięcie znamionowe: AC/DC 24 V; zakres roboczy zasilania: AC 19.2...28.8 V / DC 19.2...28.8 V.
• Zakres roboczy sygnału sterującego Y: 0.5...10 V; sygnał sprzężenia zwrotnego U: 0.5...10 V.
• Czas ruchu silnika: 90 s / 90°.
• Pobór mocy podczas pracy: 2.5 W; w stanie spoczynku: 0.4 W; moc znamionowa: 5 VA.
• Przyłącze zasilania i sterowania: Kabel 1 m, 4x 0.75 mm².
• Przestawianie ręczne przyciskiem z możliwością blokady; kąt obrotu regulowany ogranicznikami mechanicznymi.
• Kategoria ochronna obudowy IEC/EN: IP54; stopień ochrony NEMA/UL: NEMA 2.
• Temperatura otoczenia: -30...50°C [-22...122°F].

Siłownik jest zabezpieczony przed przeciążeniem i zatrzymuje się automatycznie po dojściu do ogranicznika. Możliwa jest praca równoległa kilku siłowników po sprawdzeniu danych eksploatacyjnych.
