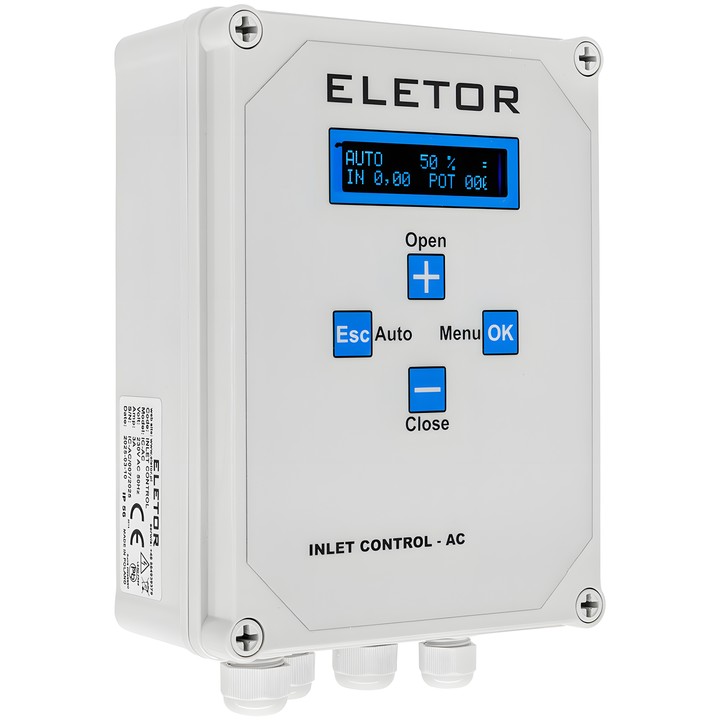

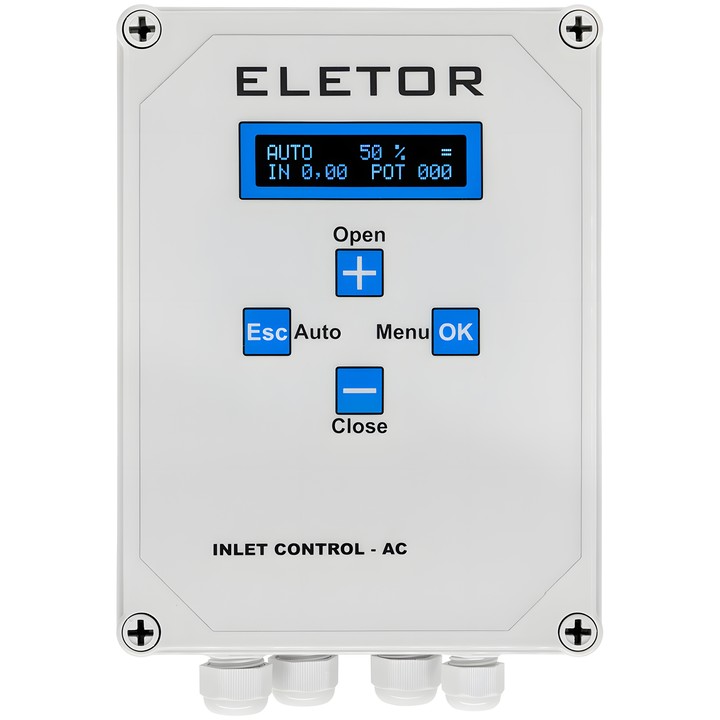

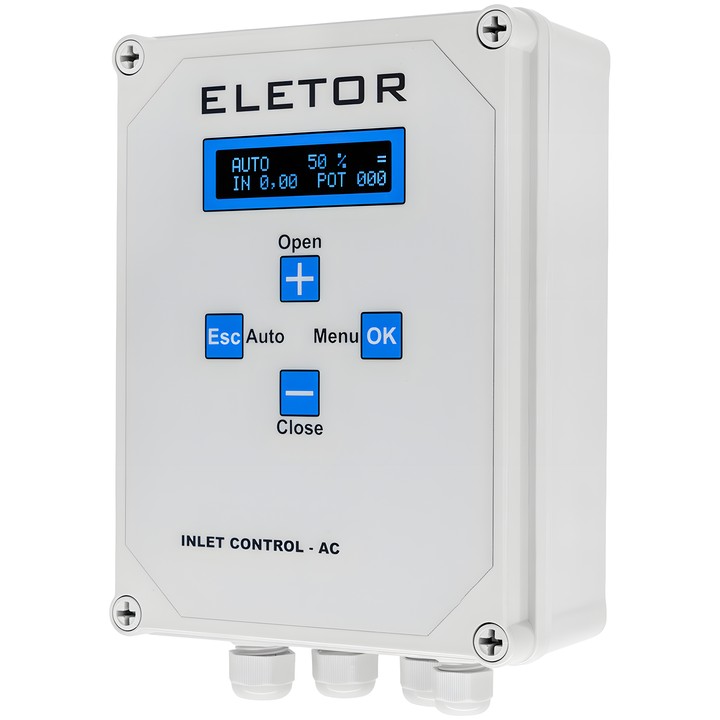

Eletor IC-AC

Sterownik ELETOR IC-AC - sterowanie wlotów powietrza oraz systemu kurtyn w wentylacji grawitacyjnej.

Sterownik siłowników i wind wlotów powietrza opartych na silnikach AC prawo/lewo z potencjometrem do odczytu bieżącej pozycji. Sterownik pełni funkcję konwertera sygnału 0-10V na poziom otwarcia wlotów, dodatkowo umożliwia manualne sterowanie.

Parametry i cechy:

• tryby pracy: MANUAL, AUTO;
• maksymalny prąd wyjściowy 2A;
• sygnał wejściowy - sterowanie: 0-10V, 2-10V, 10-0V, 10-2V;
• możliwość inwersji działania siłownika;
• kontrola napięcia sterującego 2-10V (10-2V) - w przypadku zaniku sygnału sterującego (uszkodzenia przewodu lub sterownika) wloty otworzą się na zadaną pozycję;
• hermetyczna obudowa IP56;
• menu: polski, angielski, ukraiński;

Sterownik przeznaczony jest do systemów sterowania wlotami powietrza zaopatrzonymi w siłownik 230V z potencjometrem. Sterownik umożliwia precyzyjną kalibrację skrajnych pozycji wlotów powietrza - zamknięcia i otwarcia. W trybie automatycznym kontroluje pozycję wlotów powietrza na podstawie odczytu wartości z potencjometru, ustawiając siłownik proporcjonalnie do podawanego sygnału sterującego. W przypadku zaniku napięcia sterującego sterownik ustawi w dowolnej zadanej w menu pozycji awaryjnej określanej procentowo.

Sterownik posiada też tryb manualny umożliwiający sterowanie siłownikiem za pomocą klawiszy plus / minus.

Sterownik posiada zabezpieczenie wejść przed przepięciami i podaniem nieprawidłowego sygnału sterującego, dodatkowo wyjście zostało zaopatrzone w układ tłumienia zakłóceń - gasik RC, który wydłuża żywotność przekaźników wyjściowych.

Zastosowanie regulatora IC-AC

• chlewnie, kurniki i obory z dużą ilością wlotów powietrza;
• budynki inwentarskie z skomplikowanym i rozległym olinowaniem wlotów powietrza;
• duże budynki inwentarskie gdzie wymagane jest wiele siłowników do napędu wlotów powietrza;
• budynki inwentarskie kurtynowe;
• budynki inwentarskie z sterowaną wentylacją grawitacyjną;

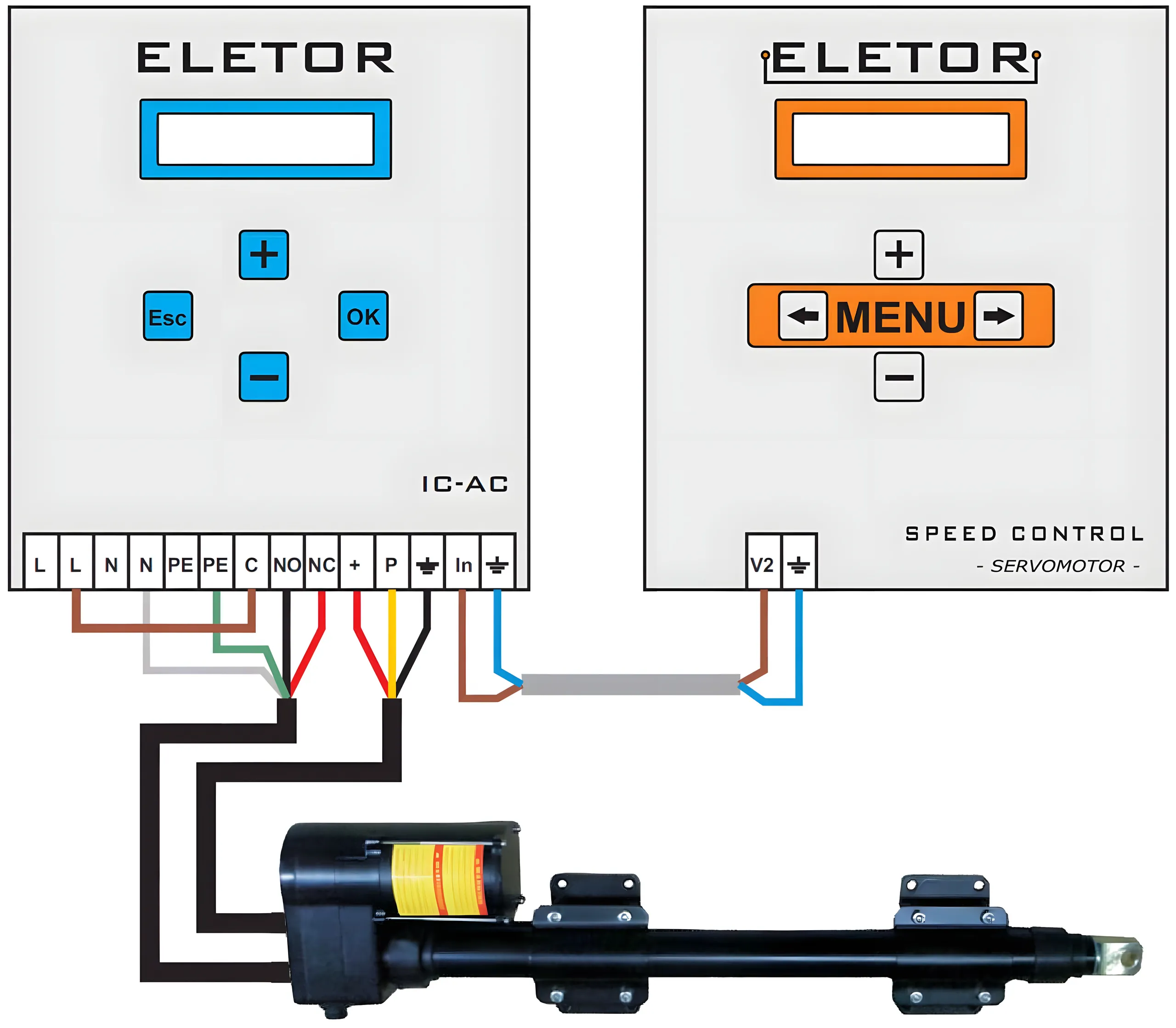

Poniższy schemat przedstawia kolorystycznie sposób połączenia regulatora IC-AC z siłownikiem liniowym LA350 oraz sterownikiem wentylacji.

Regulator ELETOR IC-AC współpracuje z siłownikami 230V:

• REVENTA LR 3000 V5;
• DELTAFAN SL-230V, 60cm;
• CANARM VA1000;
• Hog Slat® HS667-24 Linear Actuator
• RIDDER-RW45 i inne;
• TOMUU-U12;

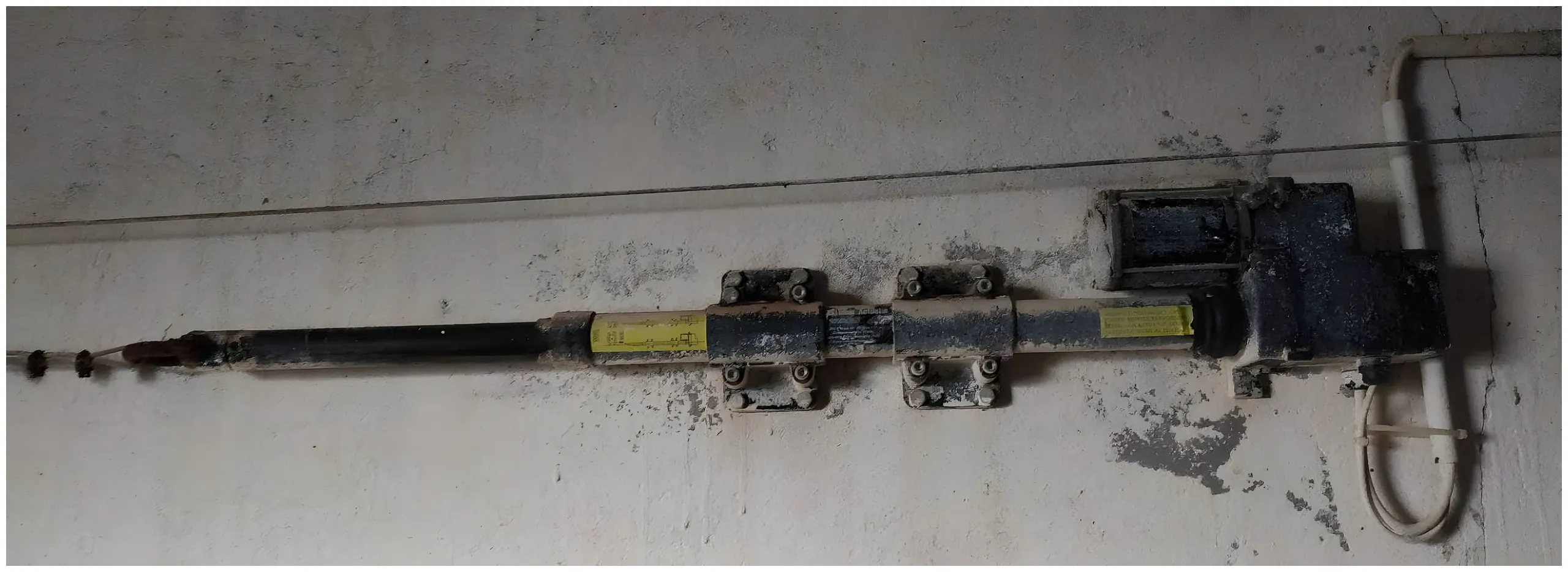

Przykład siłownika liniowego 230V sterowanego bezpośrednio z regulatora ELETOR IC-AC

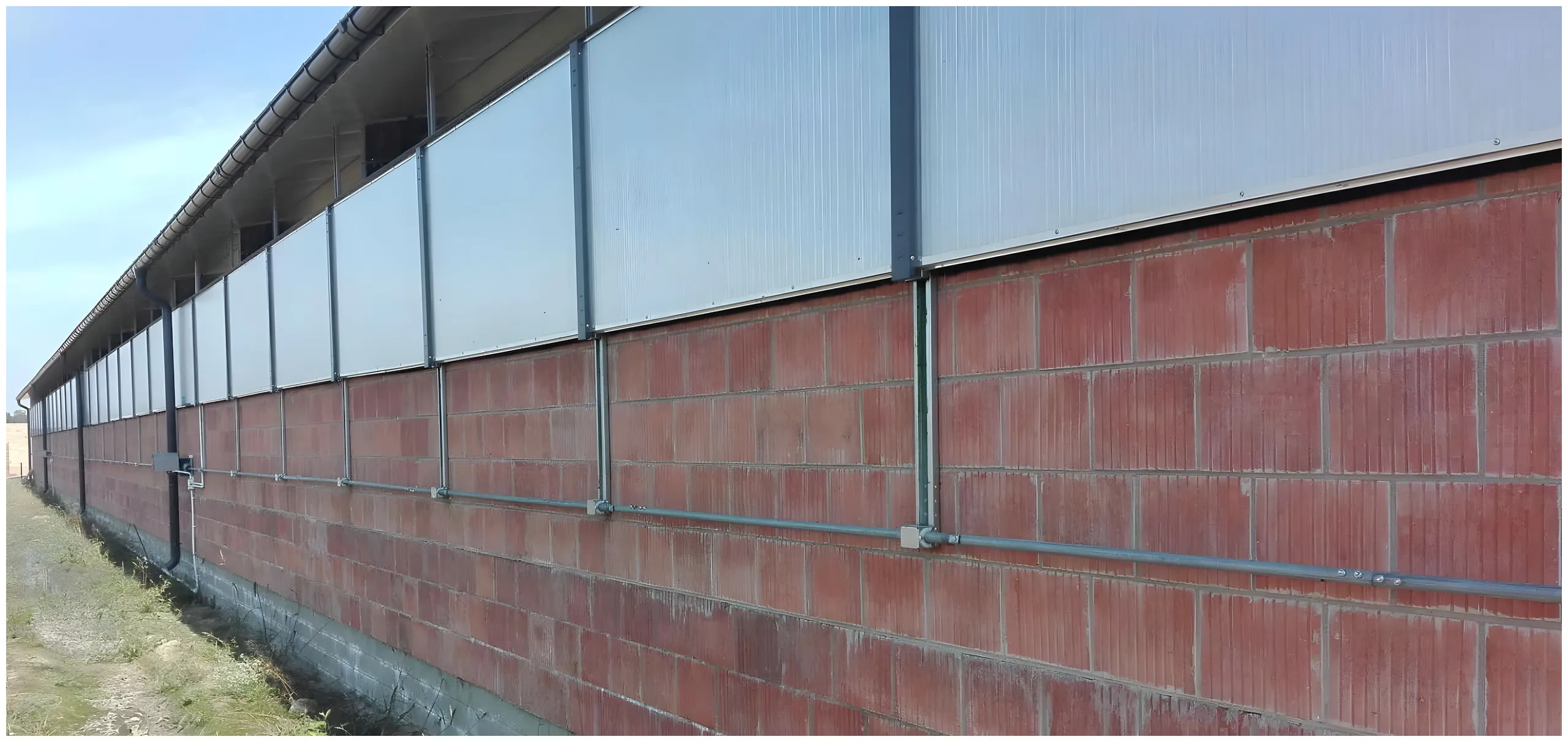

Przykład wykorzystanie regulatora ELETOR IC-AC w budynku z wentylacją kurtynową

Urządzenie może być stosowane w instalacjach z motoreduktorem ~3x400V, w takim przypadku należy na wyjściu sterownika zastosować zabezpieczenie silnikowe zespolone z układem nawrotnym.
