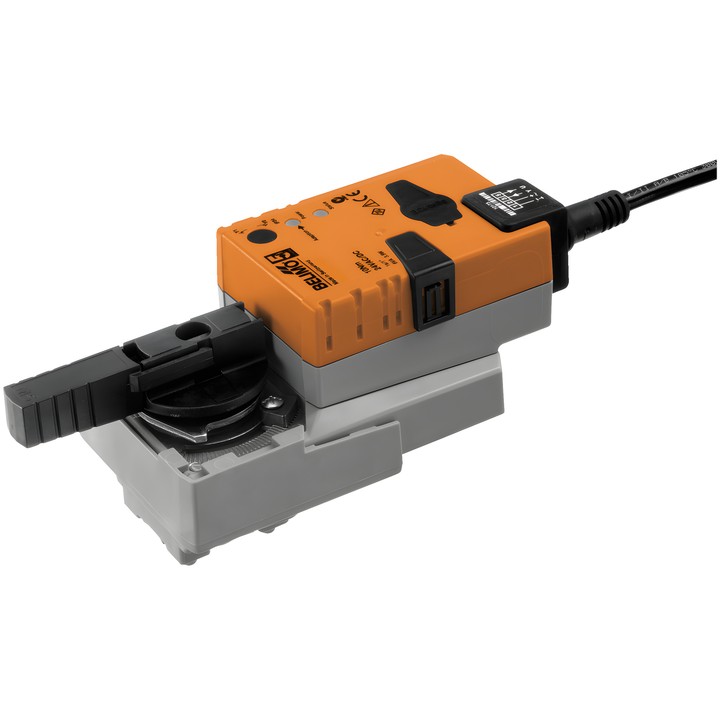

Belimo NR24A-MP - atuador rotativo para válvulas de esfera

Belimo NR24A-MP – atuador para válvulas de esfera

Atuador rotativo comunicante com intervalo de movimento ajustável e função de conversão de sinais de sensores. Pode funcionar com um sinal de controlo analógico Y ou receber um sinal de controlo digital através de MP-Bus.

Principais características e parâmetros

• Binário do motor: 10 Nm; tensão nominal: AC/DC 24 V, 50/60 Hz.
• Intervalo de funcionamento Y: 2...10 V; sinal de retorno U: 2...10 V.
• Comunicação MP-Bus; máximo de 8 nós MP-Bus.
• Tempo de curso do motor: 90 s / 90°; tempo de curso ajustável: 45...170 s.
• Consumo de potência durante o funcionamento: 3.5 W; em repouso: 1.2 W; para dimensionamento dos cabos: 6 VA.
• Ligação da alimentação e do controlo: cabo de 1 m, 4x 0.75 mm².
• Acionamento manual por botão com possibilidade de bloqueio; indicador mecânico de posição.
• Ângulo de rotação ajustável com batentes mecânicos; adaptação do intervalo de regulação na primeira ligação da alimentação.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).

Durante o funcionamento através de MP-Bus, a ligação U funciona como interface de comunicação e não fornece um sinal de medição analógico. Os parâmetros do dispositivo podem ser alterados com Belimo Assistant 2.
