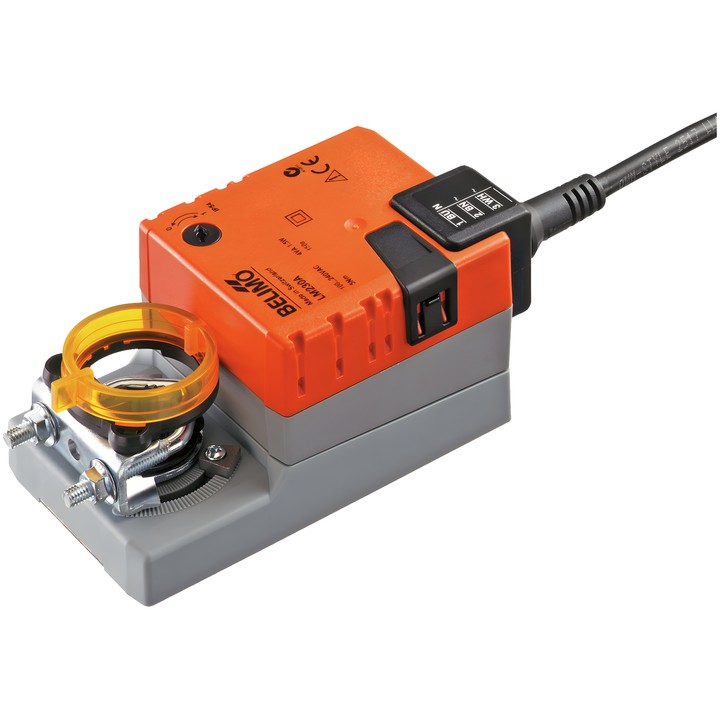

Belimo LM230A - servomotor pentru clapete

Servomotor pentru clapete Belimo LM230A

LM230A este un servomotor pentru reglarea clapetelor de aer în instalațiile tehnice ale clădirilor. Conform fișei tehnice, este destinat clapetelor de aer cu o suprafață de până la aprox. 1 m².

Caracteristici și parametri principali

• Cuplul motorului: 5 Nm.
• Tensiune nominală: AC 100...240 V; frecvență: 50/60 Hz.
• Control: Deschis/Închis, cu 3 puncte.
• Timpul de acționare al motorului: 150 s / 90°; unghi de rotație: max. 95°.
• Direcția de mișcare se selectează cu ajutorul unui comutator: 0 (rotație spre stânga) / 1 (rotație spre dreapta).
• Acționare manuală prin buton, cu posibilitate de blocare; unghiul de rotație este limitat pe ambele părți de opritoare mecanice reglabile.
• Conexiune mecanică: clemă universală pentru arbore de 6...20 mm. Indicator mecanic de poziție.
• Conexiune pentru alimentare și control: cablu de 1 m, 3x 0.75 mm².
• Consum de energie în timpul funcționării: 1.5 W; în poziția de repaus: 0.5 W; putere pentru dimensionarea cablurilor: 3.5 VA.
• Grad de protecție IEC/EN: IP54; clasa de protecție IEC/EN: II, izolație întărită.
• Temperatura ambiantă: -30...50°C [-22...122°F].

Servomotorul este protejat împotriva suprasarcinii și se oprește automat la atingerea poziției finale.
