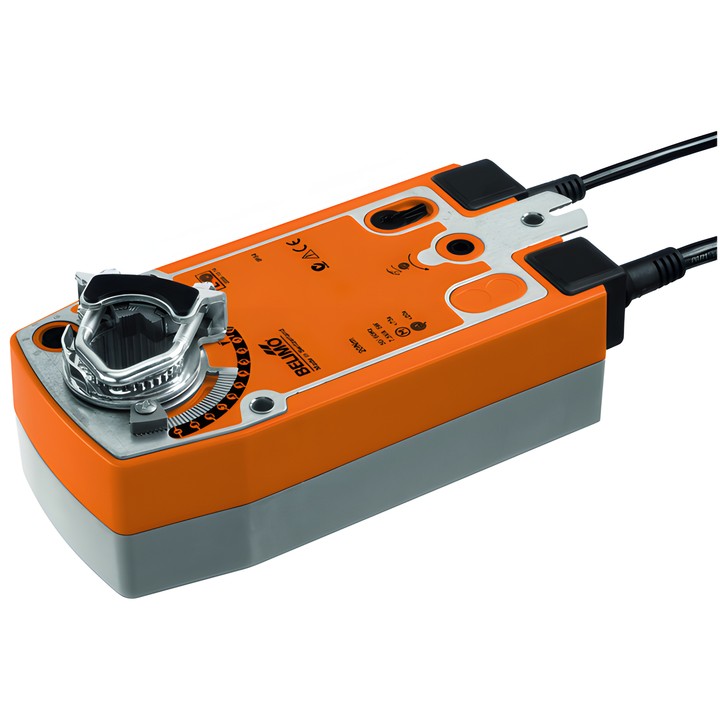

Belimo SF24A-SZ-S2 - servomotor rotativ analogic cu funcție de siguranță

Belimo SF24A-SZ-S2

Servomotor rotativ analogic cu funcție de siguranță pentru poziționarea clapetelor și supapelor în instalațiile clădirilor. Conform fișei tehnice, este destinat clapetelor de aer cu o suprafață de până la aprox. 4 m². În timpul funcționării, servomotorul tensionează arcul de revenire; după o întrerupere a alimentării, arcul aduce clapeta în poziția de siguranță.

Caracteristici și specificații principale

• Cuplul motorului și al funcției de siguranță: 20 Nm.
• Tensiune nominală: AC/DC 24 V; frecvența tensiunii nominale: 50/60 Hz.
• Domeniu de funcționare Y: 0.5...10 V; semnal de feedback U: 0.5...10 V.
• Contacte auxiliare: 2x SPDT, 1x 10% / 1x 11...100%.
• Timp de funcționare al motorului: 150 s / 90°; timp de funcționare al funcției de siguranță: <20 s @ -20...50°C, <60 s @ -30°C.
• Unghi de rotație: max. 95°; reglabil de la 33% în trepte de 2,5% cu ajutorul unui opritor mecanic.
• Sensul de mișcare al motorului se selectează cu comutatorul L/R; sensul de mișcare al funcției de siguranță se selectează prin montajul L/P.
• Poziționare manuală cu ajutorul unei manivele și al unui comutator de blocare.
• Conexiune mecanică: clemă universală 10...25.4 mm.
• Conexiune de alimentare / comandă: cablu 1 m, 4x 0.75 mm²; conexiune contact auxiliar: cablu 1 m, 6x 0.75 mm².
• Consum de energie în timpul funcționării: 4.5 W; în repaus: 1.5 W; putere nominală: 6.5 VA.
• Grad de protecție al carcasei IEC/EN: IP54; temperatura ambiantă: -30...50°C [-22...122°F].

Alimentarea trebuie realizată printr-un transformator de siguranță. Servomotorul este destinat sistemelor staționare de încălzire, ventilație și climatizare.
