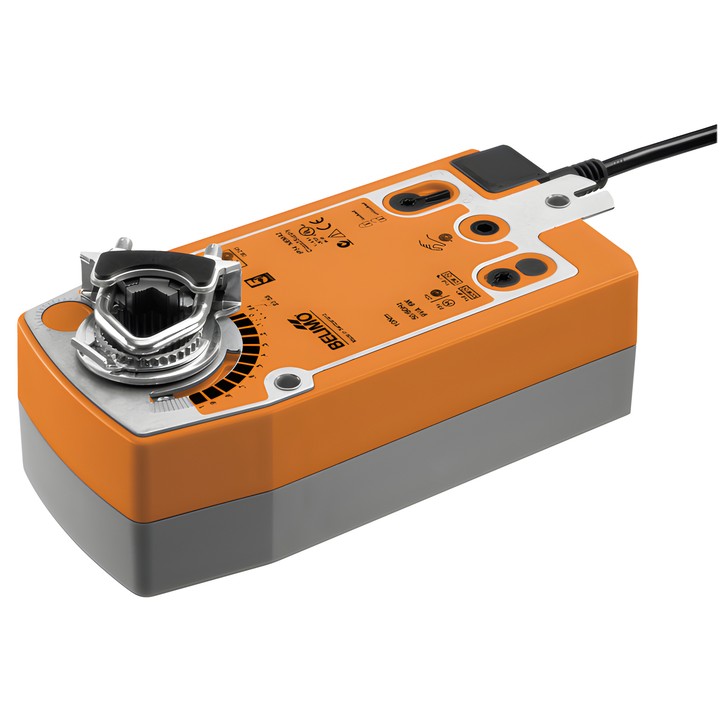

Belimo NF24A-SZ - servomotor rotativ cu arc de revenire

Belimo NF24A-SZ – servomotor rotativ cu funcție de siguranță

Servomotorul este utilizat pentru poziționarea clapetelor în instalații staționare de încălzire, ventilație și climatizare. În timpul funcționării, semnalul de comandă Y deplasează clapeta și tensionează arcul de revenire. La întreruperea alimentării, arcul deplasează clapeta în poziția de siguranță.

Caracteristici și parametri principali

• Cuplul motorului și al funcției de siguranță: 10 Nm.
• Tensiune nominală: AC/DC 24 V; interval de tensiune: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Interval de comandă Y: 0.5...10 V; semnal de reacție pentru poziție U: 0.5...10 V.
• Timp de funcționare al motorului: 150 s / 90°; timp de funcționare al funcției de siguranță: <20 s @ -20...50°C, <60 s @ -30°C.
• Unghi de rotație: max. 95°; reglare cu opritoare mecanice.
• Bridă universală pentru arbore de 10...25.4 mm; reglare manuală cu manivelă și comutator de blocare.
• Conexiune pentru alimentare și comandă: cablu de 1 m, 4x 0.75 mm².
• Consum de putere: 3.5 W în timpul mișcării și 2.5 W în repaus; putere pentru dimensionarea cablurilor: 5.5 VA.
• Grad de protecție: IP54; temperatură ambiantă: -30...50°C [-22...122°F].

Sensul de mișcare al motorului se selectează cu comutatorul L/R, iar sensul de rotație al funcției de siguranță este determinat de metoda de montare L/R. Documentația indică clapete de aer cu o suprafață de până la aproximativ 2 m².
