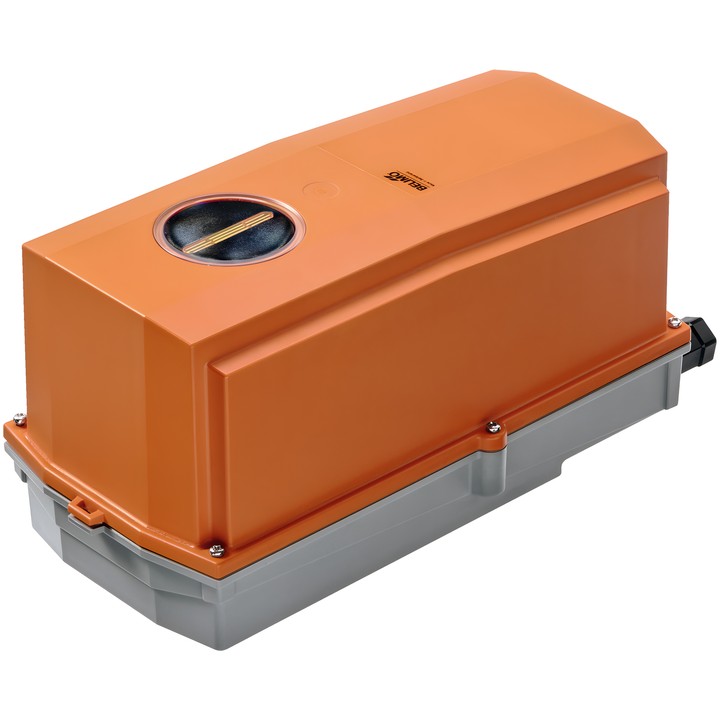

Belimo GRC24G-MF-T-5 - actuator rotativ pentru vane

Belimo GRC24G-MF-T-5

Actuator rotativ configurabil destinat vanelor rotative și clapetelor. Poziția este stabilită prin semnalul analogic de comandă Y, iar tensiunea U este utilizată pentru indicarea poziției vanei.

Caracteristici și specificații principale

• Cuplu: 40 Nm; tensiune nominală: AC/DC 24 V, 50/60 Hz.
• Comandă modulantă: 2...10 V; semnal de feedback al poziției: 2...10 V.
• Timp de rotație: 35 s / 90°; timp de funcționare reglabil: 35...150 s.
• Consum de energie în timpul funcționării: 8 W; în repaus: 2.5 W; pentru dimensionarea cablurilor: 11 VA.
• Conectare alimentare și comandă: borne 4 mm² (cablu ø4...10 mm, 4 conductoare).
• Racord cu flanșă: F05; grad de protecție IEC/EN: IP66/67; NEMA 4X.
• Clasa de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Reglare manuală prin buton, cu posibilitate de blocare; indicator de poziție.
• Unghi de rotație reglabil cu opritoare mecanice; setare standard: 0...90°.
• Configurarea parametrilor cu Belimo Assistant 2 sau ZTH EU.

Actuatorul este destinat instalațiilor fixe de încălzire, ventilare și climatizare. Conform fișei tehnice, este potrivit în special pentru aplicații la exterior.
