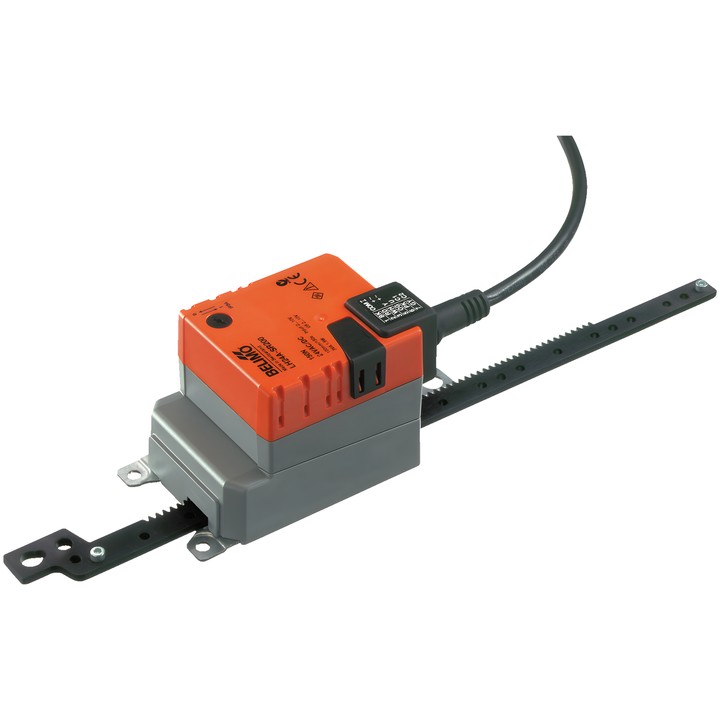

Belimo LH24A-SR200 - modulerende lineaire aandrijving

Belimo LH24A-SR200 - modulerende lineaire aandrijving

Belimo
zł 659,11
Inclusief belasting
zł 535,86 excl. btw.

Lineaire aandrijving Belimo LH24A-SR200 voor de regeling van kleppen en schuiven in technische gebouwinstallaties. Kracht 150 N, voeding AC/DC 24 V, aansturing 2...10 V en terugmeldsignaal voor de positie 2...10 V.

Slag 200 mm, looptijd 150 s / 100 mm en beschermingsgraad IP54.

Levering in circa 14 dagen
Delen

Lineaire aandrijving Belimo LH24A-SR200

Modulerende lineaire aandrijving voor de regeling van kleppen en schuiven in technische gebouwinstallaties. Volgens de documentatie is deze bedoeld voor luchtkleppen met een oppervlak tot ca. 1 m².

Belangrijkste specificaties

  • Aandrijfkracht: 150 N.
  • Nominale spanning: AC/DC 24 V; frequentie: 50/60 Hz.
  • Werkbereik van stuursignaal Y: 2...10 V; terugmeldsignaal voor positie U: 2...10 V.
  • Slag: 200 mm; maximale slaglengte 200 mm, vaste instelling.
  • Looptijd van de motor: 150 s / 100 mm.
  • Opgenomen vermogen tijdens bedrijf: 1.5 W; in rust: 0.5 W; voor de dimensionering van bekabeling: 3 VA.
  • Aansluiting voor voeding en regeling: kabel 1 m, 4x 0.75 mm².
  • Bewegingsrichting van de motor instelbaar met een schakelaar; handmatige verstelling met drukknop en vergrendelingsmogelijkheid.
  • IEC/EN-beschermingsgraad: IP54; IEC/EN-beschermingsklasse: III, Safety Extra-Low Voltage (SELV).
  • Omgevingstemperatuur: -30...50°C [-22...122°F].

De aandrijving is beveiligd tegen overbelasting en stopt automatisch wanneer de eindstand is bereikt.

  • Merk
    Belimo
  • Referentie
    LH24A-SR200
  • ean13
    7630498112126

  • AC/DC-spanning
    AC/DC 24 V
  • Opgenomen vermogen (in bedrijf)
    1.5 W
  • Opgenomen vermogen (vasthouden)
    0.5 W
  • Nominaal vermogen
    3 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 4x 0.75 mm²
  • Type regeling
    DC 2...10 V
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Type behuizing
    UL Enclosure Type 2
  • Kracht
    150 N
  • Handmatige bediening
    Met drukknop, vergrendelbaar
  • Slag
    200 mm
  • Bewegingstijd (motor)
    150 s / 100 mm
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Bewegingsrichting - motor
    Selecteerbaar met schakelaar

Techniczna karta katalogowa

Downloaden (820.01KB)

Instrukcja montażu

Downloaden (420.1KB)

EU Declaration of Conformity – LH24A-SR200

Downloaden (32.8KB)

Environmental Declaration – LH..200..

Downloaden (71.94KB)
