Блок сілкавання DC50W24VB

Аварыйны блок сілкавання з функцыяй аўтаматычнага і ручнога адкрыцця паветразаборных і паветравыпускных адтулін. Выкарыстоўваецца для забеспячэння бяспекі сельскагаспадарчых жывёл у выпадку знікнення сілкавання або няспраўнасці кантролера. Пасля выяўлення адхіленняў прылада падасць сігнал трывогі і ўсталюе пад'ёмнікі на зададзены ўзровень адкрыцця.

Параметры і характарыстыкі:

• Пераключальнік выбару рэжыму працы:
  • MANUAL
  • AUTO.
• Ручка рэгулявання ступені адкрыцця паветразаборных адтулін.
• Падтрымка стандартаў:
  • 0-10, 2-10, 10-0, 10-2.
• Магчымасць інверсіі кіравальнага сігналу.
• Трывожныя выхады NO і NC.
• Сігналізацыя знікнення сілкавання.
• Кантроль кіравальнага напружання 2-10V.
• Кантроль кароткага замыкання выхадаў 24VDC.
• Кантроль кароткага замыкання выхадаў 0-10V.
• 2 уваход 0-10V.
• 2 выхады 0-10V.
• Электронная абарона ўваходаў, выхадаў і лініі 24V.
• Акумулятарная батарэя 24V 4.0 А·г.
• Герметычны корпус IP65.
• Напружанне сілкавання 85264VAC 4763Hz.

Усталяванне кантролера

небяспека

Падчас усталявання прылады неабходна абавязкова адключыць падачу электраэнергіі, паколькі напружанне на некаторых кампанентах небяспечнае для жыцця і здароўя. Рэкамендуецца даручыць усталяванне кваліфікаванай асобе.

Выбар месца мантажу

Месца мантажу неабходна выбіраць рацыянальна, улічваючы лёгкі доступ да прылады ўпаўнаважаных асоб і недаступнасць для жывёл і дзяцей. Неабходна таксама ўлічваць кліматычныя ўмовы, г.зн. прылада павінна працаваць у дыяпазоне тэмператур ад -10°C да 40 °C, у месцы, не асветленым сонцам. Вакол прылады павінен быць свабодны рух паветра.

Мантаж

Прылада можа працаваць у агрэсіўных кліматычных умовах. Правільна ўсталяваная прылада ўстойлівая да шкоднага ўздзеяння навакольнага асяроддзя.

Падчас мантажу неабходна звярнуць увагу на наступнае:

• вечка павінна быць зацягнута ўсімі шрубамі,
• правады, якія выкарыстоўваюцца для падключэння прылады, павінны мець круглае сячэнне,
• пасля падключэння проваду неабходна зацягнуць кабельныя ўводы так, каб провад быў герметызаваны і зафіксаваны, рэкамендуецца выкарыстоўваць сілікон,
• нявыкарыстаныя ўводы (кабельныя ўводы) неабходна закрыць заглушкамі,
• ніжнюю частку корпуса мацуем да роўнай сцяны 4 распорнымі дзюбелямі.

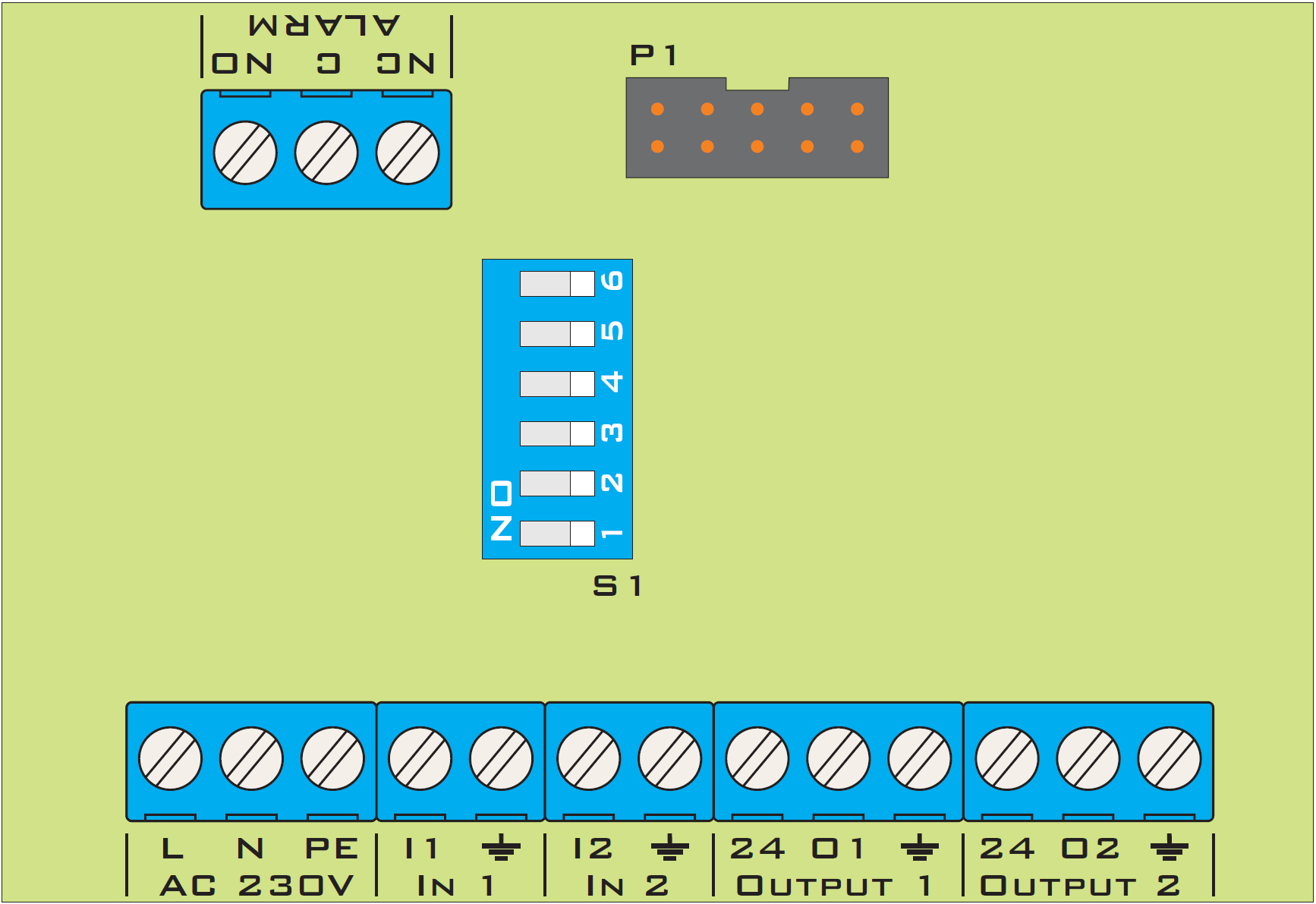

Электрычнае падключэнне

небяспека

Перад падключэннем сістэмы неабходна пераканацца, што сілкаванне адключана!

Пасля адкручвання шруб прылады неабходна зняць пярэднюю панэль. Для гэтага вымаем шлейф з раздыма, пазначанага як P1. Уводзім правады праз гумовыя кабельныя ўводы і можам прыступіць да іх падключэння. Падключэнне неабходна выканаць у адпаведнасці з апісаннем.

Сілкаванне 230V AC: падключаем да крыніцы сілкавання (размеркавальнага шчыта). Абавязковае выкарыстанне аўтаматычнага выключальніка абароны ад звыштокаў (тыпу «S» B6) і абмежавальнікаў перанапружання класа «C». Прылада можа сілкавацца ў шырокім дыяпазоне напружанняў ад 85V да 264V і частот ад 47 да 63Hz без уплыву на працу прылады.

Раздым In1 і In2 неабходна падключыць да кантролера для падачы кіравальнага сігналу на сістэмы пад'ёмнікаў. Прылада можа абслугоўваць два кантролеры або адзін з асобнымі секцыямі паветразаборных і паветравыпускных адтулін (клемы I1 і I2 неабходна злучыць перамычкай).

Раздым ALARM падключаем да цэнтральнага блока сігналізацыі, у залежнасці ад сістэмы – замкнуты (NO і C), разімкнуты (NC і C). Сігнал трывогі ўключаецца ў наступных выпадках: •знікла напружанне сілкавання прылады, •знік кіравальны сігнал 2-10V хаця б на адным з уваходаў, •адбылося кароткае замыканне выхаднога сігналу або яго значэнне адрозніваецца ад вымеранага, •адбылося кароткае замыканне на шыне +24V, якая сілкуе пад'ёмнікі.

Раздым Ouput 1 і Ouput 2 падключаем да выканаўчага механізма (пад'ёмніка) спосабам, неабходным для наяўнай прылады; апісанне падключэння павінна знаходзіцца ў інструкцыі адпаведнага выканаўчага механізма (пад'ёмніка).

Пераключальнік рэжыму працы S1 у залежнасці ад наяўнага выканаўчага механізма (пад'ёмніка) неабходна выбраць адпаведны рэжым працы. Па змаўчанні пераключальнікі 1,2,3,4,5,6 у становішчы off – праца 2-10V.

Канал 1	Канал 2	Функцыя
1 – off	4 – off	Рэжым працы ў дыяпазоне сігналаў 2-10V, кіравальнае напружанне ніжэй за 1,5V выклікае сігнал трывогі.
1 – on	4 – on	Рэжым працы ў дыяпазоне сігналаў 0-10V, адсутнасць трывожнай рэакцыі на сігнал ніжэй за 1,5V.
2 – off	5 – off	Прапарцыянальны рэжым працы, сігналы на выхадзе ў дыяпазоне 0-10V або 2-10V.
2 – on	5 – on	Зваротны рэжым працы, сігналы на выхадзе ў дыяпазоне 10-0V або 10-2V.
3 – off	6 – off	Інверсія ўваходу выключана.
3 – on	6 – on	Інверсія ўваходу ўключана.

Прынцып дзеяння

Аварыйны блок сілкавання ў рэжыме нармальнай працы сілкуе выканаўчыя механізмы (пад'ёмнікі) 24V і зараджае або падтрымлівае зарад акумулятараў, якія забяспечаць сілкаванне ў выпадку яго знікнення. Пераключальнік AUTO/MANUAL вызначае рэжым працы прылады.

Рэжым MANUAL дазваляе непасрэдна кіраваць выканаўчымі механізмамі (пад'ёмнікамі) з дапамогай ручкі рэгулявання на панэлі прылады.

Рэжым AUTO – асноўны рэжым працы, перадае кіравальны сігнал з уваходу на выхад, выконваючы адпаведную апрацоўку ў залежнасці ад налад пераключальніка «S1», і кантралюе ўзровень уваходнага сігналу. У выпадку выяўлення адхіленняў на адпаведным уваходзе прылада падасць на свой выхад сігнал ад ручкі рэгулявання на пярэдняй панэлі. Трывожнае рэле спрацуе ў выпадку: •занадта нізкага ўваходнага сігналу (Uin < 1,5V) – пераключальнік «S1» 1-off, 4-off, •кароткага замыкання выхаднога сігналу на масу або 24V, •адсутнасці напружання сілкавання, •кароткага замыкання напружання 24V.

Эксплуатацыя

Карыстальнік пераключальнікам выбірае рэжым MANUAL, а ручкай рэгулявання – ступень адкрыцця паветразаборных адтулін, якая адпавядае патрабаванням; выканаўчыя механізмы працуюць у адпаведнасці з становішчам ручкі рэгулявання. Пасля завяршэння наладжвання паветразаборных адтулін пераключальнікам выбіраем рэжым AUTO і пакідаем прыладу – паветразаборныя адтуліны ўсталююцца на ўзровень, патрабаваны кантролерам вентыляцыі. У аварыйнай сітуацыі паветразаборныя адтуліны ўсталююцца ў адпаведнасці з становішчам ручкі рэгулявання.

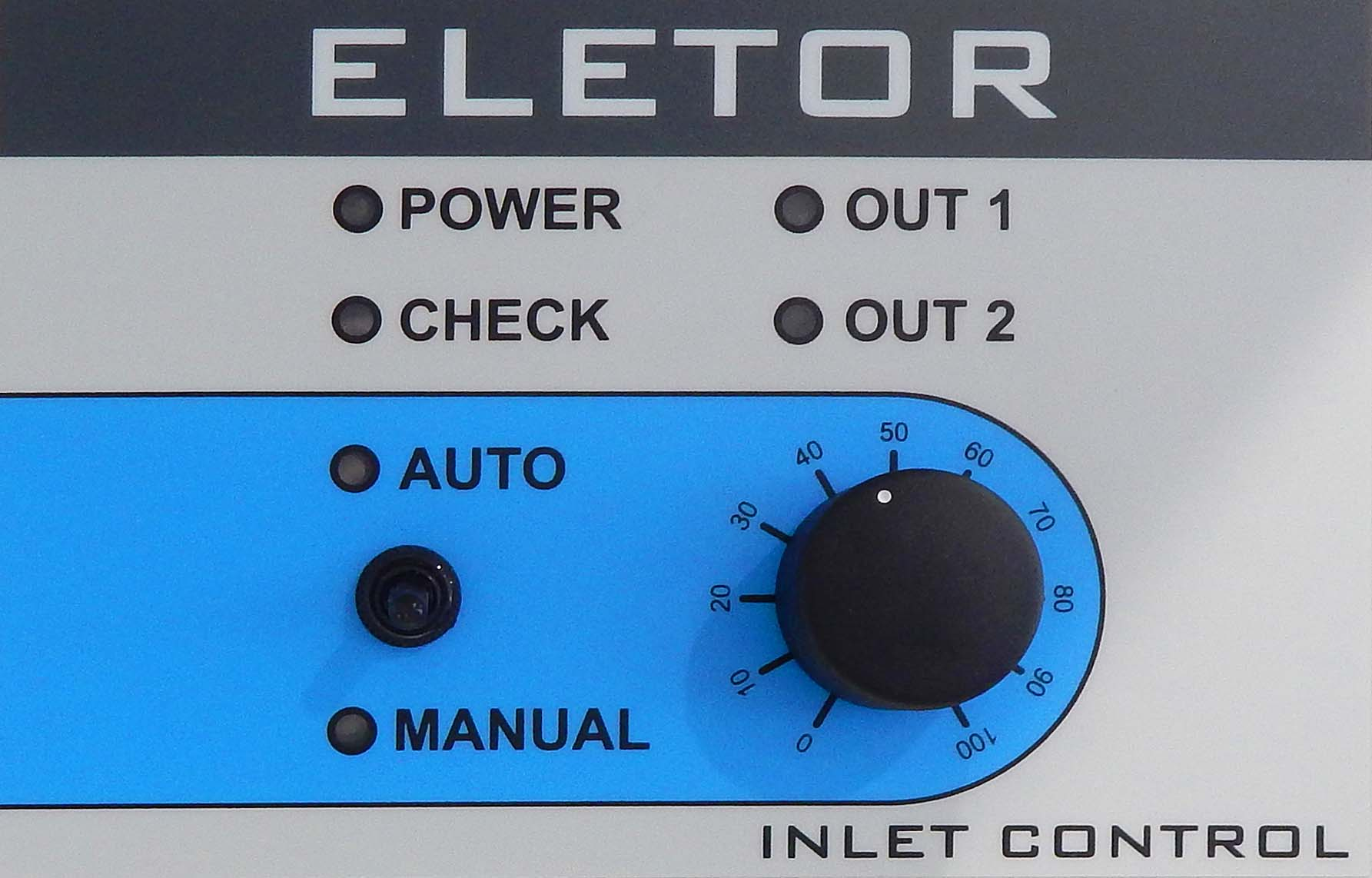

Пярэдняя панэль

МЕНЮ

Апісанне

Індыкатар POWER – сігналізуе пра наяўнасць сілкавання і зараджанне акумулятараў. 1.Індыкатар CHECK – свеціцца бесперапынна ў аўтаматычным рэжыме, калі на выхад перадаецца сігнал ад кантролера, міргае ў выпадку падачы на выхад сігналу ад ручкі рэгулявання. 2.OUT 1 – інфармуе пра адхіленні ў канале 1. 3.OUT 2 – інфармуе пра адхіленні ў канале 2. 4.AUTO – аўтаматычны рэжым працы. 5.MANUAL – ручны рэжым працы. 6.Ручка рэгулявання 0%-100% - выбар ступені адкрыцця паветразаборных адтулін.

Паведамленні пра памылкі і папярэджанні

Паведамленні пра памылкі прызначаны для інфармавання карыстальніка пра адхіленні ў працы прылады. Ніжэй прыведзены магчымыя паведамленні пра памылкі:

• Індыкатар POWER – не свеціцца зялёным – адсутнасць сеткавага сілкавання.
• Індыкатар CHECK – міргае жоўтым – на выхады пададзены сігнал ад патэнцыяметра.
• Індыкатар OUT 1 – свеціцца чырвоным - выяўленне адхіленняў (адсутнасць кіравальнага сігналу, кароткае замыканне на выхадзе або кароткае замыканне на шыне 24VDC) у першым канале.
• Індыкатар OUT 2 – свеціцца чырвоным - выяўленне адхіленняў (адсутнасць кіравальнага сігналу, кароткае замыканне на выхадзе або кароткае замыканне на шыне 24VDC) у другім канале.

Заўвагі і папярэджанні

небяспека

Падчас усталявання прылады неабходна абавязкова адключыць падачу электраэнергіі, паколькі напружанне на некаторых кампанентах небяспечнае для жыцця і здароўя. Рэкамендуецца даручыць усталяванне кваліфікаванай асобе.

• Каб пазбегнуць праблем з эксплуатацыяй прылады, неабходна азнаёміцца з інструкцыяй перад усталяваннем і выкарыстаннем. Забараняецца ўмешвацца ў канструкцыю або выконваць самастойны рамонт. Гэта датычыцца, у прыватнасці, змянення элементаў і кампанентаў.
• Тэхнічнае або сэрвіснае абслугоўванне павінен выконваць упаўнаважаны персанал (мантажнік або фірмовая сэрвісная служба). У жывёлагадоўчых будынках з прымусовай вентыляцыяй абавязковая сістэма сігналізацыі.
• Вытворца прылады не нясе адказнасці за шкоду, выкліканую няправільным усталяваннем, няправільным праграмаваннем функцый, наступствамі выпадковых падзей і знешнімі фактарамі. Прылада патрабуе наладжвання параметраў у адпаведнасці з умовамі ў памяшканні для ўтрымання жывёл.Гэтыя налады з'яўляюцца індывідуальнымі і залежаць ад рашэння жывёлавода.
• Вытворца прылады пакідае за сабой права ўносіць змены ў канструкцыю прылады і праграмнае забеспячэнне. У склад прылады ўваходзіць акумулятарная батарэя; нельга дапускаць празмернага разраду акумулятараў, што можа прывесці да пашкоджання батарэі. Кароткае замыканне полюсаў батарэі можа прывесці да пажару.

асцярожна

Пасля заканчэння выкарыстання вырабу яго нельга выкідаць разам з несартаванымі камунальнымі адходамі; яго неабходна ўтылізаваць у адпаведнасці з дзейнымі правіламі (дырэктывы WEEE Еўрапейскага саюза 2012/19/ЕС). Выраб выраблены ў адпаведнасці з патрабаваннямі RoHS (дырэктывай Еўрапейскага саюза 2011/65/ЕС).

Тэхнічныя даныя кантролера

Параметр	АПІСАННЕ
Напружанне сілкавання пераменнага току	85264VAC 4763Hz
Напружанне сілкавання пастаяннага току	120~370VDC
Выхадное напружанне	27,6VDC
Максімальны выхадны ток	1,8A
Каэфіцыент карыснага дзеяння	85%
Максімальны ток кіравальных выхадаў 0-10V	30mA
Максімальны ток выхаду (кантакту) ALARM	3A
Абарона ўваходаў і выхадаў ад перанапружання	ТАК
Абарона ад кароткага замыкання	Аўтаматычная
Акумулятарная батарэя	4А·г 24V
Дыяпазон працоўных тэмператур	-10 +40oC
Памеры прылады	20x15x8 см
Клас герметычнасці корпуса	IP65

інфармацыя

Кантролер IC-AC змяшчае ў камплекце:

• распорныя дзюбелі - 4 шт.,
• акумулятары 12V 4А·г - 2 шт.,
• кабельны ўвод PG13,5 - 1 шт.,
• кабельны ўвод PG11 - 3 шт.,
• кабельны ўвод PG9 - 3 шт.
