Кантролер IC-AC

Кантролер выканаўчых механізмаў і пад'ёмнікаў паветраўпускных адтулін на аснове рухавікоў пераменнага току з кручэннем направа/налева і патэнцыяметрам для счытвання бягучага становішча. Кантролер выконвае функцыю пераўтваральніка сігналу 0-10V у ступень адкрыцця паветраўпускных адтулін, а таксама дазваляе кіраваць імі ўручную.

Параметры і характарыстыкі:​

  • Рэжымы працы:
    • MANUAL – ручное кіраванне кнопкамі «+», «-»;
    • AUTO – аўтаматычная праца ў адкалібраваным дыяпазоне, прапарцыянальная сігналу 0-10V;
    • АВАРЫЙНЫ – пры знікненні кіравальнага сігналу паветраўпускныя адтуліны адкрываюцца да зададзенага ў працэнтах узроўню;
  • Рэлейны выхад (направа/налева) 2A;
  • Кіравальны сігнал: 0-10V;
  • Магчымасць інверсіі кіравальнага сігналу;
  • Вымярэнне становішча з дапамогай патэнцыяметра 1-100kΩ;
  • Праграмаваныя гістарэзіс і час асераднення паказанняў;
  • Герметычны корпус IP56;
  • Напружанне сілкавання 230VAC 50Hz;
  • Мовы меню:
    • польская
    • англійская
    • украінская
    • руская

Усталяванне кантролера​

небяспека

Падчас усталявання прылады неабходна абавязкова адключыць электрасілкаванне, паколькі напружанне на некаторых кампанентах небяспечнае для жыцця і здароўя. Рэкамендуецца даручыць усталяванне кваліфікаванаму спецыялісту.

Выбар месца мантажу​

Месца мантажу неабходна выбіраць рацыянальна, улічваючы зручнасць доступу да прылады ўпаўнаважаных асоб і яе недаступнасць для жывёл і дзяцей. Неабходна таксама ўлічваць кліматычныя ўмовы, г. зн. прылада павінна працаваць у дыяпазоне тэмператур ад -10°C да 40 °C, у месцы, абароненым ад сонечнага святла.

Мантаж​

Прылада можа працаваць у агрэсіўных кліматычных умовах. Правільна змантаваная прылада ўстойлівая да шкоднага ўздзеяння навакольнага асяроддзя.

Падчас мантажу неабходна звярнуць увагу на наступнае:

  • вечка павінна быць прыкручана ўсімі шрубамі,
  • кабелі, якія выкарыстоўваюцца для падключэння прылады, павінны мець круглае сячэнне,
  • пасля падключэння кабелю неабходна зацягнуць кабельныя ўводы так, каб кабель быў герметычна ўшчыльнены і зафіксаваны, рэкамендуецца выкарыстоўваць сілікон,
  • нявыкарыстаныя адтуліны (кабельныя ўводы) неабходна закрыць заглушкамі,
  • ніжнюю частку корпуса мацуем да роўнай сцяны 4 распорнымі дзюбелямі.

Электрычнае падключэнне​

небяспека

Перад падключэннем сістэмы неабходна пераканацца, што сілкаванне адключана!

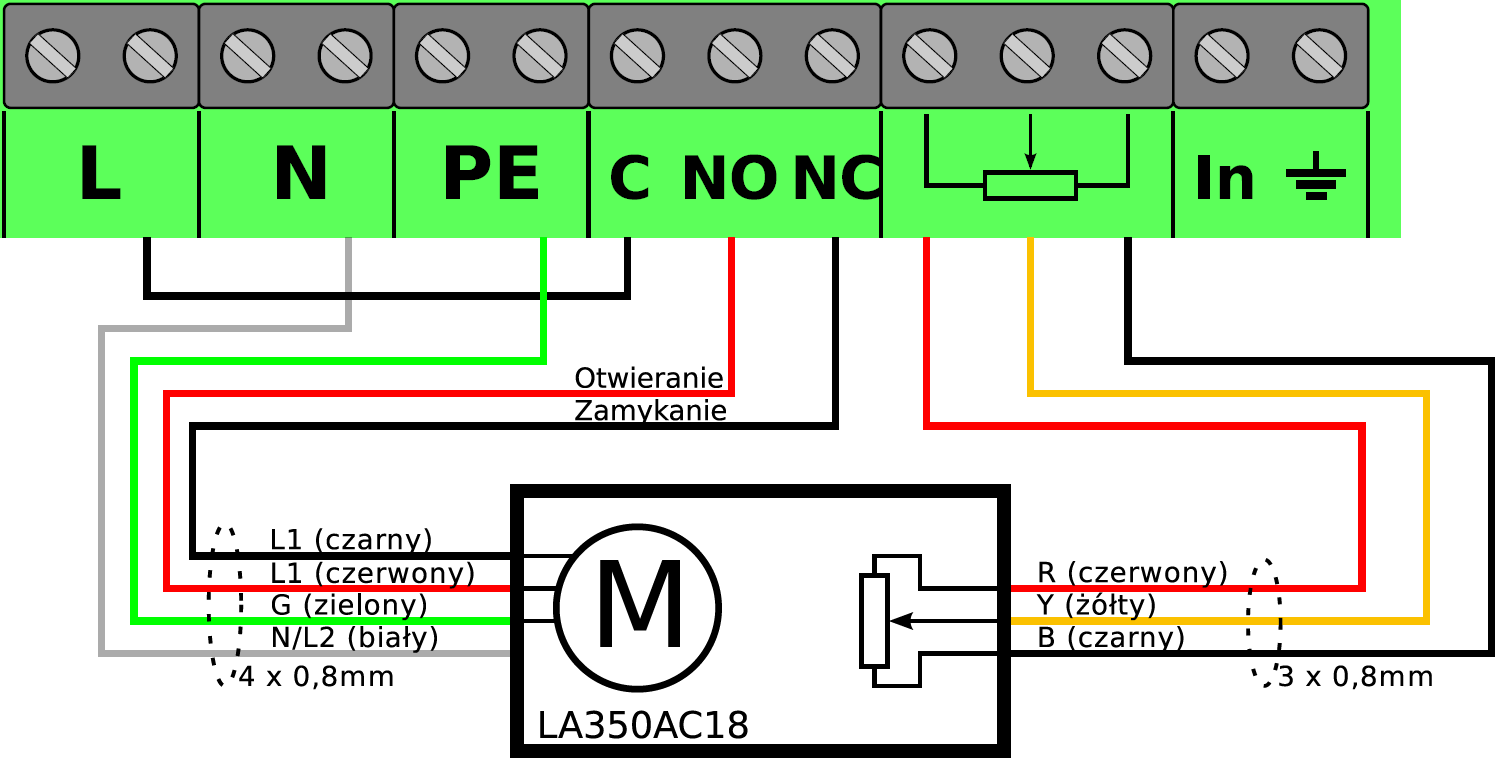

Пасля адкручвання шруб прылады неабходна зняць пярэднюю панэль. Для гэтага вымаем шлейф з раздыма, пазначанага як P1. Уводзім кабелі праз гумовыя кабельныя ўводы і можам прыступіць да іх падключэння. Падключэнне неабходна выканаць у адпаведнасці з апісаннем. Клемы кантролера паказаны на малюнку ніжэй.

Падключэнне

Сілкаванне 230V AC з размеркавальнага шчыта падключаем да клем:​

  • Раздым L фазная клема. Абавязковае выкарыстанне аўтаматычнага выключальніка абароны ад звыштоку (тыпу «S» B3) і абмежавальнікаў перанапружання.
  • Раздым N нейтральная клема.
  • Раздым PE ахоўная клема.

Выхад на выканаўчы механізм:​

  • Раздым L злучаем провадам з раздымам C для падачы напружання на рэле.
  • Раздым N нейтральная клема выканаўчага механізма.
  • Раздым PE ахоўная клема выканаўчага механізма – корпус.
  • Раздым NO клема выканаўчага механізма для адкрыцця паветраўпускных адтулін.
  • Раздым NC клема выканаўчага механізма для закрыцця паветраўпускных адтулін.
  • Раздым патэнцыяметра – неабходна падключыць у адпаведнасці з абазначэннямі на схеме выканаўчага механізма. Палярнасць сілкавання патэнцыяметра павінна быць падабрана так, каб значэнне становішча ў адзінках павялічвалася пры адкрыцці паветраўпускных адтулін і памяншалася пры іх закрыцці. Калі гэта не так, неабходна памяняць месцамі правады сілкавання патэнцыяметра.
  • Раздым In – неабходна падключыць да кантролера для падачы кіравальнага сігналу на сістэмы пад'ёмнікаў.

Прынцып дзеяння​

Кантролер у аўтаматычным рэжыме пераўтварае кіравальны сігнал у дыяпазоне 0-10V у адпаведнае становішча выканаўчага механізма паветраўпускных адтулін. Неабходна выканаць каліброўку выканаўчага механізма ў становішчах максімальнага адкрыцця і закрыцця паветраўпускных адтулін. Падчас каліброўкі неабходна сачыць, каб тросы, якія ідуць да паветраўпускных адтулін, увесь час заставаліся нацягнутымі. Падчас каліброўкі кнопка «+» павінна адкрываць адтуліны, а кнопка «-» павінна закрываць паветраўпускныя адтуліны. Калі гэта не так, неабходна памяняць месцамі правады на клемах NO і NC. Значэнні становішча, счытаныя з патэнцыяметра для адкрыцця і закрыцця, павінны адрознівацца больш чым на 100 адзінак. Значэнне становішча ў адзінках, счытанае з патэнцыяметра, павінна павялічвацца пры адкрыцці адтулін і памяншацца пры іх закрыцці. Калі гэта не так, неабходна памяняць месцамі правады сілкавання патэнцыяметра. Пасля правільнай каліброўкі кантролер гатовы да аўтаматычнай працы і будзе кантраляваць становішча выканаўчага механізма. Падача кіравальнага сігналу з узроўнем ніжэй за 1,5V прыводзіць да ўстаноўкі паветраўпускных адтулін у аварыйнае становішча.

Эксплуатацыя​

Кантролер паветраўпускных адтулін можа працаваць у адным з двух рэжымаў: ручным або аўтаматычным. Выбраны рэжым працы захоўваецца ў памяці і не залежыць ад знікнення сілкавання – пасля ўключэння сілкавання кантролер вернецца ў рэжым, у якім ён працаваў апошнім. Бягучы рэжым працы пазначаны на дысплеі:

  • MANUAL - працяглае ўтрыманне "+" або "-" уключае ручны рэжым. У гэтым рэжыме паветраўпускныя адтуліны кіруюцца ўручную кнопкамі: «+» - адкрыццё, «-» - закрыццё.
  • AUTO - працяглае ўтрыманне "Esc" уключае аўтаматычны рэжым. У гэтым рэжыме адтуліны працуюць аўтаматычна пад кіраваннем сігналу 0-10V з раздыма In.

Функцыі асноўнага меню​

МЕНЮАпісанне
MANUAL СТОП POT 539«Інфармацыйны рэжым» – ручной працы. Інфармацыя на дысплеі: - СТОП – выканаўчы механізм нерухомы; - АДКРЫЦЦЁ – адкрыццё паветраўпускных адтулін пасля націскання кнопкі «+»; - ЗАКРЫЦЦЁ – закрыццё адтулін пасля націскання кнопкі «-»; - POT 539 – параметр бягучага становішча выканаўчага механізма, вызначаны патэнцыяметрам. •Пераход у аўтаматычны рэжым працы пасля ўтрымання клавішы «Esc»
AUTO 20 % = In 3,70 POT 511«Інфармацыйны рэжым» аўтаматычнай працы. Інфармацыя на дысплеі: 20 % Значэнне зададзенага становішча адкрыцця паветраўпускных адтулін "=" паветраўпускныя адтуліны ў зададзеным становішчы "–" закрыццё адтулін да вызначанага становішча "+" адкрыццё адтулін да вызначанага становішча In 3,70 вымярэнне кіравальнага напружання на клемах In POT 511 параметр бягучага становішча выканаўчага механізма, вызначаны патэнцыяметрам. Пераход у ручны рэжым працы пасля ўтрымання клавішы «+» або «-»
Аварыйныя засланкі 30 %«Аварыйныя засланкі» – заданне значэння аварыйнага адкрыцця засланак (паветраўпускных адтулін) пры знікненні кіравальнага сігналу. Паветраўпускныя адтуліны адкрыюцца да зададзенага ўзроўню ў выпадку няспраўнасці кантролера або сігнальнага кабелю.
Каліброўка адкрыц 671 -> 311«Каліброўка адкрыцця» – каліброўка адкрыцця паветраўпускных адтулін выконваецца шляхам устаноўкі максімальнага адкрыцця (крайняга становішча) адтулін з дапамогай кнопак «+» і «-». Першае паказанае значэнне адпавядае апошняй захаванай устаўцы, другое значэнне – бягучаму становішчу выканаўчага механізма. Клавіша «Ok» захоўвае ў памяці ўведзеныя налады, «Esc» выходзіць з рэжыму каліброўкі без захавання.
Каліброўка закрыц 281 -> 311«Каліброўка закрыцця» – каліброўка закрыцця паветраўпускных адтулін выконваецца шляхам устаноўкі мінімальнага становішча адтулін з дапамогай кнопак «+» і «-». Першае паказанае значэнне адпавядае апошняй захаванай устаўцы, другое значэнне – бягучаму становішчу выканаўчага механізма. Клавіша «Ok» захоўвае ў памяці ўведзеныя налады, «Esc» выходзіць з рэжыму каліброўкі без захавання.
Час асераднення 5 s«Час асераднення» – час асераднення кіравальнага сігналу з раздыма In, абараняе ад ваганняў на кіравальным уваходзе.
Інверсія Не«Інверсія» – уключэнне гэтай функцыі адаптуе кантролер да кіравальнага сігналу 10-0V
Мова Польская«Мова» – выбар мовы меню
Гістарэзіс Pot 5«Гістарэзіс патэнцыяметра» – змяненне параметра становішча выканаўчага механізма, меншае за зададзенае значэнне, не ўлічваецца пры пазіцыянаванні. Параметр прызначаны для ліквідацыі вельмі малых перамяшчэнняў выканаўчага механізма і перашкод ад патэнцыяметра.

Заўвагі і папярэджанні​

небяспека

Падчас усталявання прылады неабходна абавязкова адключыць электрасілкаванне, паколькі напружанне на некаторых кампанентах небяспечнае для жыцця і здароўя. Рэкамендуецца даручыць усталяванне кваліфікаванаму спецыялісту.

  • Каб пазбегнуць праблем з эксплуатацыяй прылады, неабходна азнаёміцца з інструкцыяй перад пачаткам усталявання і выкарыстання. Забараняецца ўмешвацца ў канструкцыю або самастойна выконваць рамонт. Гэта датычыцца, у прыватнасці, змяненняў элементаў і кампанентаў.
  • Тэхнічнае або сэрвіснае абслугоўванне павінен выконваць упаўнаважаны персанал (мантажнік або фірмовая сэрвісная служба). У жывёлагадоўчых будынках з прымусовай вентыляцыяй абавязковая сістэма сігналізацыі.
  • Вытворца прылады не нясе адказнасці за шкоду, выкліканую няправільным усталяваннем, няправільным праграмаваннем функцый, наступствамі выпадковых падзей і знешнімі фактарамі.
  • Прылада патрабуе наладкі параметраў у адпаведнасці з умовамі ў памяшканні для ўтрымання жывёл. Гэтыя налады індывідуальныя і залежаць ад рашэння жывёлавода. Вытворца прылады пакідае за сабой права ўносіць змены ў канструкцыю прылады і праграмнае забеспячэнне.
асцярожна

альтэрнатыўны тэкст Пасля заканчэння выкарыстання вырабу яго нельга выкідаць разам з несартаванымі камунальнымі адходамі, неабходна ўтылізаваць яго ў адпаведнасці з дзейнымі нормамі (дырэктывы WEEE Еўрапейскага саюза 2012/19/ЕС). Выраб выкананы ў адпаведнасці з патрабаваннямі RoHS (дырэктывай Еўрапейскага саюза 2011/65/ЕС).

Тэхнічныя даныя кантролера​

ПараметрАПІСАННЕ
Напружанне сілкавання пераменнага току230VAC 50Hz
Максімальны выхадны ток2A
Выхадны фільтр падаўлення перашкодRC
Уваходны імпеданс100kΩ
Абарона ўваходаў і выхадаў ад перанапружанняТАК
Сілкаванне патэнцыяметра10VDC
Максімальны ток выхадаў патэнцыяметра30mA
Дыяпазон працоўнай тэмпературы-10 +40oC
Памеры прылады20x15x8 см
Клас герметычнасці корпусаIP65
інфармацыя

У камплект кантролера IC-AC уваходзяць:

  • 4 распорныя дзюбелі,
  • 2 кабельны ўвод PG11,
  • 2 кабельны ўвод PG9.
