Кантролер SC-12

Мікрапрацэсарны кантролер клімату, які належыць да серыі SPEED CONTROL. Універсальнасць прылады забяспечваецца вялікай колькасцю ўваходаў/выхадаў сістэмы і інтуітыўна зразумелым праграмным забеспячэннем на польскай і англійскай мовах. Праграма кантролера, акрамя асноўных налад тэмператур, праветрывання, дадатковага абагравання, мін./макс. узроўняў вентыляцыі і сігналізацыі, дазваляе тэставаць і захоўваць каліброўку выканаўчых прылад, якія працуюць з кантролерам.

Параметры і характарыстыкі:

• Вентыляцыя I групы:
  • макс. ток выхаду плаўнага рэгулявання 12A,
  • цеплавая абарона сістэмы,
  • плаўны пуск вентыляцыі – плаўны старт,
  • абыходнае рэле пры поўным узроўні кіравання,
  • каліброўка мінімальнай частаты кручэння,
  • праграма энергазберажэння з сістэмай засланак, якія адкрываюцца з апярэджаннем.
• Вентыляцыя II групы, ізаляваны кантакт да 6A.
• Дадатковае абаграванне, ізаляваны кантакт да 6A
• Выхады сігналізацыі NO і NC:
  • сігналізацыя знікнення сілкавання,
  • сігналізацыя пераходу за мін. або макс. парог тэмпературы,
  • убудаваны гукавы сігналізатар.
• Незалежныя 3 выхады 0..10V:
  • праца з модулямі пашырэння,
  • кіраванне сістэмай засланак,
  • рэгуляванне абагравання са зменнай прадукцыйнасцю.**
• Два аналагавыя ўваходы для вымярэння тэмпературы.
• Лічбавы порт для вымярэння тэмпературы (да 4 датчыкаў).
• Два функцыянальныя рэлейныя выхады (на выбар):
  • праца з лінейнымі прывадамі,
  • III і IV група вентыляцыі
• Два аналагавыя ўваходы 0-10V.
• Сілкаванне патэнцыяметра DC 10V.
• Дадатковае сілкаванне DC 12V.
• Магчымасць працы з камп'ютарам да 1200m.
• Герметычны корпус IP65.
• Напружанне сілкавання 230VAC 50Hz.
• Магутнасць, спажываная сістэмай < 10V

Усталяванне кантролера

небяспека

Падчас усталявання прылады падачу электраэнергіі неабходна абавязкова адключыць, паколькі напружанне на некаторых кампанентах небяспечнае для жыцця і здароўя. Рэкамендуецца даручыць усталяванне кваліфікаванай асобе. Гэта дзеянне небяспечнае

Выбар месца мантажу

Месца мантажу трэба выбіраць рацыянальна, улічваючы неабходнасць лёгкага доступу да прыбора для ўпаўнаважаных асоб і недаступнасці для жывёл і дзяцей. Неабходна таксама ўлічваць кліматычныя ўмовы, г. зн. прылада павінна працаваць у дыяпазоне тэмператур ад -10°C да 40 °C, у месцы, абароненым ад сонечнага святла. Вакол прылады павінен быць свабодны рух паветра. У склад прылады ўваходзіць датчык тэмпературы.

Дзейнічае некалькі правіл мантажу датчыка тэмпературы:

• датчык не павінен усталёўвацца ў месцы без цыркуляцыі паветра або пад прамымі сонечнымі прамянямі,
• датчык не павінен усталёўвацца на апорнай (вонкавай) сцяне будынка,
• пазбягаць блізкасці прылад, якія вылучаюць цяпло, такіх як абагравальнікі, лямпы,
• не варта размяшчаць датчык непасрэдна каля дзвярэй і вентыляцыйных адтулін,
• не варта размяшчаць датчык у месцах, даступных для жывёл,
• рэкамендуецца пракладаць провад, які злучае датчык, удалечыні ад правадоў сілкавання.

Мантаж

Прылада можа працаваць у агрэсіўных кліматычных умовах. Правільна ўсталяваныя кантролер і датчык тэмпературы ўстойлівыя да шкоднага ўздзеяння навакольнага асяроддзя.

Падчас мантажу трэба звярнуць увагу на наступнае:

• перад закручваннем неабходна праверыць ушчыльняльнік вечка,
• вечка павінна быць прыкручана ўсімі шрубамі,
• правады, якія выкарыстоўваюцца для падключэння кантролера, павінны быць круглымі,
• пасля падключэння проваду неабходна зацягнуць кабельныя ўводы так, каб провад быў ушчыльнены і зафіксаваны, рэкамендуецца выкарыстанне сілікону,
• нявыкарыстаныя ўводы (кабельныя ўводы) неабходна заглушыць,
• кантролер (ніжнюю частку корпуса) мацуем да плоскай сцяны 4 распорнымі дзюбелямі.

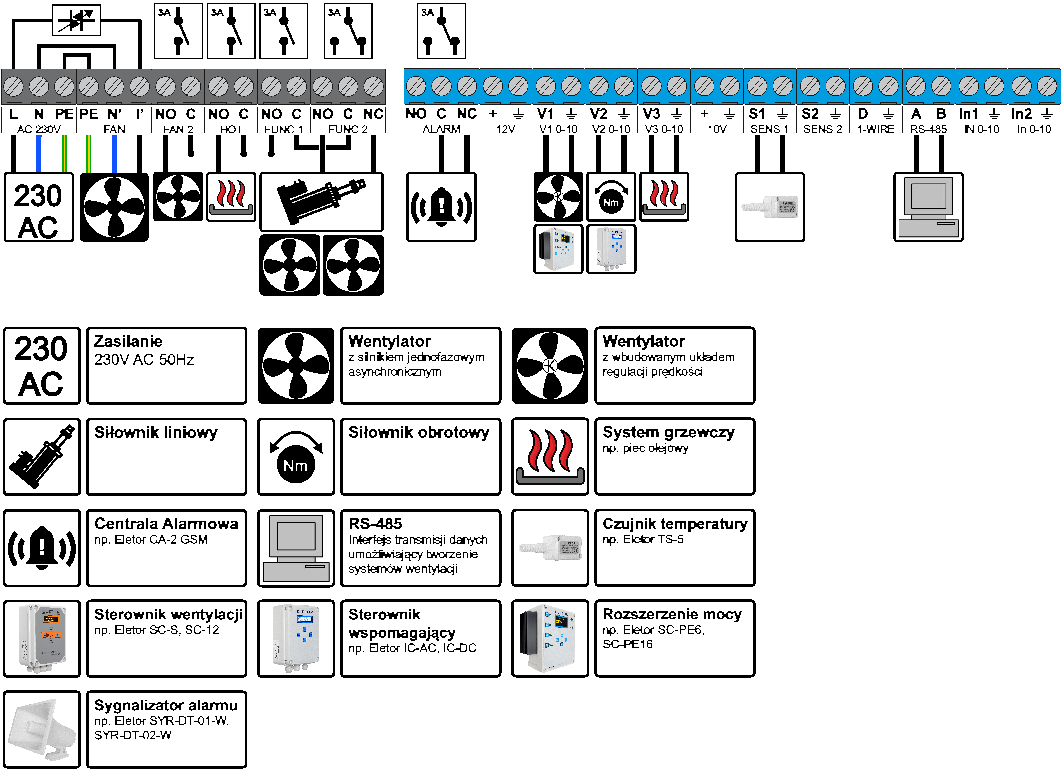

Электрычнае падключэнне

небяспека

Перад падключэннем сістэмы неабходна пераканацца, што сілкаванне адключана! Гэта дзеянне небяспечнае

Перад падключэннем кантролера неабходна адкруціць і зняць вечка. Уводзім правады праз гумовыя кабельныя ўводы і можам прыступіць да іх падключэння. Клемы кантролера паказаны на малюнку ніжэй.

Раздым AC 230V падключаем да сілкавання (размеркавальнага шчыта). Патрабуецца выкарыстанне аўтаматычнага выключальніка абароны ад звыштоку 1P-B6 і абмежавальнікаў перанапружання тыпу T1 T2. Добрай практыкай пры падключэнні некалькіх прылад з'яўляецца размеркаванне кантролераў па розных «фазах» (L1, L2, L3) для раўнамернай нагрузкі лініі сілкавання.

Раздым FAN неабходна падключыць непасрэдна да вентылятара, пры кіраванні некалькімі вентылятарамі сумарная нагрузка не павінна перавышаць 6A, кожны вентылятар павінен мець асобную абарону. Не варта падводзіць PE і N ад сілкавання (размеркавальнага шчыта), іх неабходна абавязкова падключыць да вывадаў кантролера.

Раздым FAN 2 можа выкарыстоўвацца для падключэння вентылятараў 2 групы або сістэм распылення вады. Выхад ізаляваны, максімальны ток кантакту складае 6A (пры непасрэдным кіраванні нагрузкай патрабуецца вонкавы аўтаматычны выключальнік абароны ад звыштоку тыпу 1P-B6), кантакт замыкаецца, калі вымераная тэмпература вышэйшая за суму зададзенай тэмпературы і дыяпазону вентыляцыі.

Раздым HOT можа выкарыстоўвацца для падключэння паветранагравальніка. Выхад ізаляваны, максімальны ток кантакту складае 6A (пры непасрэдным кіраванні нагрузкай патрабуецца вонкавы аўтаматычны выключальнік абароны ад звыштоку 1P-B6), кантакт замыкаецца пры падзенні вымеранай тэмпературы ніжэй за ўстаўку.

Раздым ALARM мае ізаляваныя выхады NC, C і NO для падключэння да панэлі сігналізацыі. Сігналізацыя ўключаецца ў наступных выпадках:

• тэмпература занадта нізкая або занадта высокая,
• пашкоджаны кантролер або датчык тэмпературы,
• знікла напружанне сілкавання кантролера,
• адбылася няправільная праца кантролера (напрыклад, перагрэў кантролера) Малюнак ніжэй паказвае спосаб падключэння вентылятара да панэлі сігналізацыі.

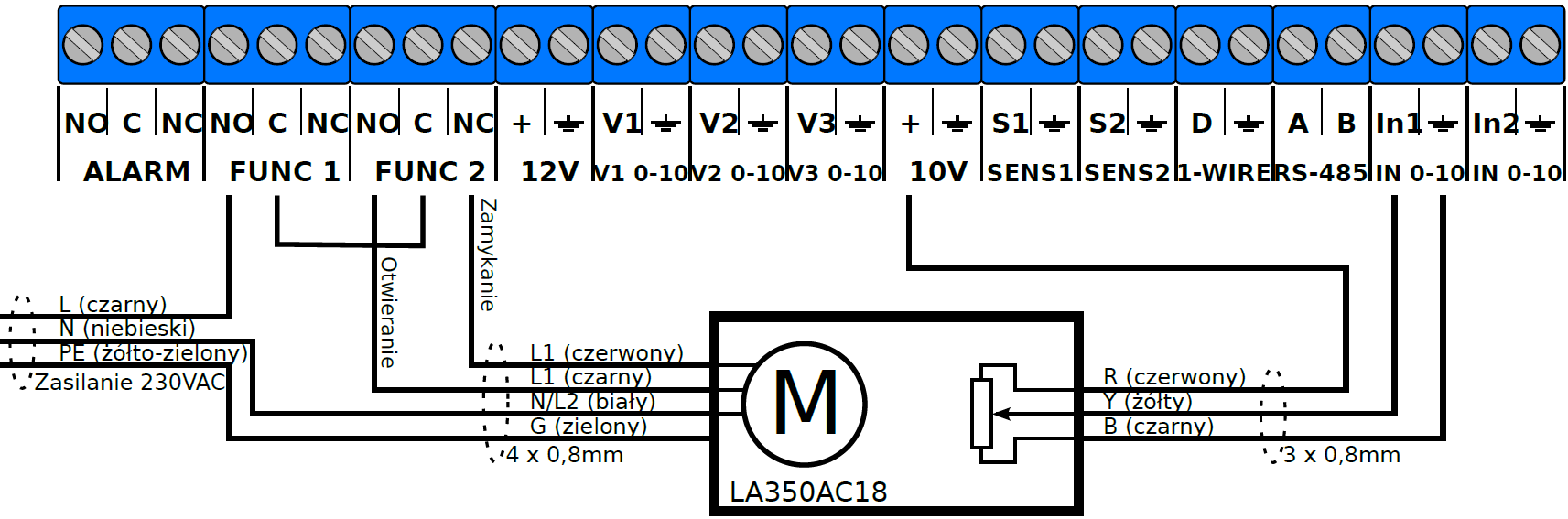

Раздым FUNC1 і FUNC2 прызначаны для падключэння пад'ёмнага механізма адкрыцця паветразаборных адтулін на базе рухавіка з кручэннем направа/налева. Рэле FUNC1 уключае ток для прывада, а FUNC2 пераключае напрамак кручэння рухавіка. Прыклад схемы падключэння пад'ёмнага механізма (патрабуецца вонкавы аўтаматычны выключальнік абароны ад звыштоку 1P-B6): Пры дэактывацыі функцыі пад'ёмнага механізма выхады FUNC1 і FUNC2 працуюць як кантакты адпаведна 3 і 4 групы вентыляцыі.

Раздым 12V прызначаны для сілкавання вонкавых датчыкаў.

Раздым V1 0-10V прызначаны для падключэння модуляў пашырэння магутнасці. Напружанне на гэтай клеме прапарцыянальнае ўзроўню вентыляцыі.

Раздым V2 0-10V прызначаны для падключэння прывада, які адкрывае прытокавыя паветраныя засланкі.

Раздым V3 0-10V прызначаны для падключэння сістэмы абагравання з плаўна рэгуляванай прадукцыйнасцю. Напружанне на гэтым выхадзе павялічваецца прапарцыянальна падзенню тэмпературы, пачынаючы з тэмпературы дадатковага абагравання.

Раздым 10V прызначаны для сілкавання патэнцыяметра пад'ёмнага механізма або іншых сістэм тыпу 0-10V.

Раздым SENS1 (SENS2) падключаем да 1 датчыка тэмпературы TS3 або TS5, палярнасць не мае значэння. Пры адначасовым падключэнні 2 датчыкаў вымераныя тэмпературы асерадняюцца. Добрай практыкай з'яўляецца размяшчэнне вымяральных правадоў удалечыні ад правадоў сілкавання.

Раздым 1-WIRE можа выкарыстоўвацца для падключэння большай колькасці лічбавых датчыкаў тэмпературы, максімальна 4, злучаных паралельна (неабходна захоўваць адпаведную палярнасць). Максімальная даўжыня проваду, які злучае датчыкі, складае 150m (даўжыня не ўплывае на вымярэнне тэмпературы), рэкамендуецца выкарыстанне экранаванага проваду.

Раздым RS-485 можа выкарыстоўвацца для пабудовы вентыляцыйных сістэм і сувязі з камп'ютарам PC.

Раздым IN1 0-10 прызначаны для ўводу сігналу зваротнай сувязі ад сістэмы паветразаборных адтулін – вызначае бягучае становішча адтулін.

Раздым IN2 0-10 прызначаны для падключэння кантролера да іншых датчыкаў, напрыклад, вільготнасці, CO2 або для працы кантролера ў якасці пашырэння магутнасці.

Прынцып працы

Асноўная задача кантролера – падтрымліваць тэмпературу ў памяшканні для ўтрымання жывёл на ўзроўні, зададзеным жывёлаводам. Неабходна памятаць, што кантролер з'яўляецца толькі інструментам, які дапамагае забяспечыць аптымальныя кліматычныя ўмовы ў памяшканні для ўтрымання жывёл. Аднак галоўную ролю ў гэтым працэсе выконвае жывёлавод, які павінен карэктаваць налады прылады з улікам зменлівых кліматычных умоў на вуліцы, а найперш – патрабаванняў жывёл у жывёлагадоўчым будынку, а таксама кантраляваць стан працы прылады з дапамогай панэлі сігналізацыі.

Першы запуск кантролера

небяспека

Пры першым запуску кантролера неабходна абавязкова наладзіць забаронены дыяпазон працы рухавіка.

Кантролер працуе з вентылятарамі на базе аднафазнага асінхроннага рухавіка з максімальным сумарным спажываннем току 12A. Пасля падключэння выбраных вентылятараў карыстальнік павінен адаптаваць іх да працы з кантролерам. Іншымі словамі, неабходна наладзіць мінімальны ўзровень працы (частату кручэння) вентылятара. Гэтая функцыя называецца «Забаронены дыяпазон» і наладжваецца карыстальнікам аднаразова ў «Пашыраных наладах». Для правільнага выканання гэтай аперацыі пажаданая дапамога другой асобы, якая магла б пастаянна назіраць за паводзінамі вентылятара, пакуль іншая асоба будзе задаваць значэнне «Забароненага дыяпазону» (завадское значэнне складае 0). Адсутнасць налады забароненага дыяпазону можа прывесці да няправільнай працы прылады. Значэнне «Забароненага дыяпазону» можна лічыць правільным, калі ціск, створаны вентылятарам, пачне злёгку прыўзнімаць засланкі вентыляцыйнай шахты. Аперацыю налады «Забароненага дыяпазону» неабходна паўтарыць пры замене вентылятара, падключанага да кантролера.

Перыядычнае праветрыванне

Праветрыванне – гэта функцыя, якая выконваецца кантролерам і запускаецца, калі тэмпература ў памяшканні апускаецца ніжэй за зададзеную тэмпературу. Гэтая функцыя забяспечвае жывёлам цыклічны прыток свежага паветра. У меню «Праветрыванне» можна знайсці 3 параметры:

• «Час працы» - вызначае, на колькі хвілін павінен уключацца вентылятар;
• «Час перапынку» - вызначае час прастою вентылятара;
• «Узровень праветрывання» - вызначае магутнасць вентыляцыі на працягу «Часу працы».

Усе пералічаныя вышэй параметры наладжваюцца карыстальнікам.

Пры наладжванні параметраў праветрывання неабходна памятаць пра некалькі правіл:

• праветрыванне ўключаецца толькі тады, калі тэмпература ў свінарніку апускаецца ніжэй за зададзеную тэмпературу,
• асноўная функцыя праветрывання – забяспечыць жывёлам цыклічны прыток свежага паветра, а не падтрымліваць зададзеную тэмпературу ў памяшканні,
• рэкамендуецца праветрываць памяшканні нядоўга, але часта,
• неабходна пазбягаць працяглых перыядаў праветрывання, паколькі гэта можа прывесці да занадта вялікіх ваганняў тэмпературы,
• неабходна абавязкова карэктаваць зададзеныя параметры з улікам паводзін жывёл і ўмоў як унутры, так і звонку памяшкання.

Спосаб працы прылады

Кантролер плаўна рэгулюе вентыляцыю ад «Мін.1» да «Макс.1» у дыяпазоне ад «Зададзенай тэмпературы» да сумы «Зададзенай тэмпературы» і «Дыяпазону вентыляцыі 1гр.». Вышэй за гэты дыяпазон уключаецца 2 група вентыляцыі, а 1 група змяняе ўзровень на «Мін.2», пры далейшым павышэнні тэмпературы вентыляцыя будзе ўзрастаць да «Макс.2», у канцы дыяпазону «Дыяпазону вентыляцыі 2 гр.». Калі «Дыяпазон вентыляцыі 2 гр.» зададзены роўным нулю, а вентыляцыя працуе на «Макс.1», уключаецца 2 група вентыляцыі, а далейшае павышэнне тэмпературы ўжо не выклікае ніякіх змен вентыляцыі (пункцірная частка графіка). Калі тэмпература ў памяшканні апускаецца ніжэй за «Зададзеную тэмпературу», кантролер перыядычна праветрывае памяшканне, пры далейшым падзенні ўключаецца дадатковае абаграванне. Усё залежыць ад налад, уведзеных карыстальнікам. У праграме кантролера таксама прадугледжана праца з панэллю сігналізацыі, якая можа актывавацца, калі тэмпература ў свінарніку адхіляецца ад зададзеных параметраў.

Праграмаванне кантролера

Кантролер мае пэўны набор налад па змаўчанні, якія запісваюцца ў энерганезалежную памяць у двух выпадках:

1. Першы запуск прылады,
2. Памылка ў памяці даных. Пры адсутнасці або знікненні сілкавання кантролер не губляе раней уведзеныя і захаваныя налады карыстальніка.

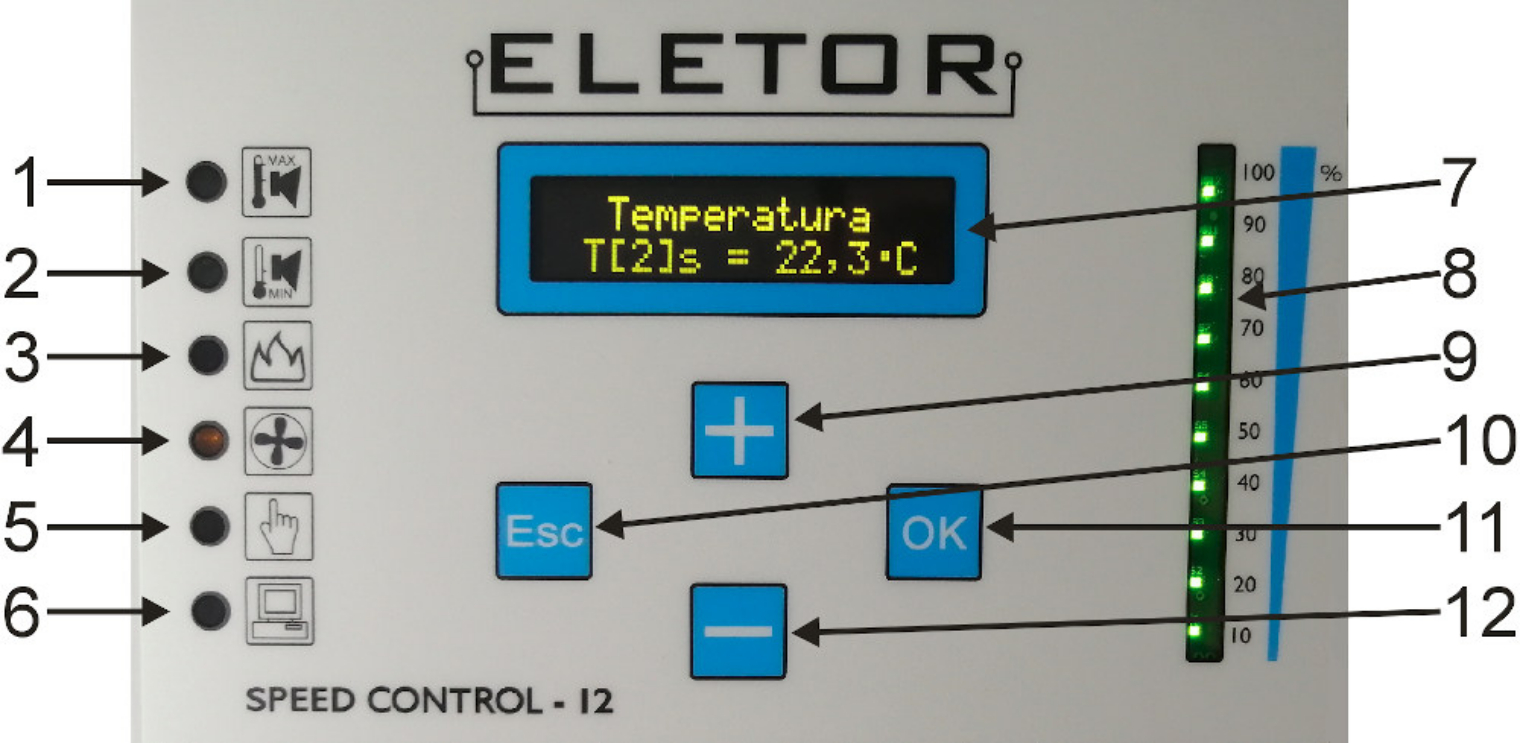

Пярэдняя панэль – індыкатары, кнопкі і дысплей

1. Чырвоны індыкатар, які сігналізуе пра перавышэнне максімальнай дапушчальнай тэмпературы.
2. Чырвоны індыкатар, які сігналізуе пра падзенне ніжэй за мінімальную дапушчальную тэмпературу.
3. Жоўты індыкатар, які сігналізуе пра дадатковае абаграванне.
4. Жоўты індыкатар, які сігналізуе пра вентыляцыю 2 групы.
5. Зялёны індыкатар, які сігналізуе пра ручное задаванне ўзроўню вентыляцыі.
6. Зялёны індыкатар, які сігналізуе пра працу сувязі RS485.
7. Дысплей меню, у нармальным рэжыме працы паказвае тэмпературу.
8. Шкальны індыкатар, які паказвае ўзровень вентыляцыі.
9. Клавіша перамяшчэння ўверх па меню або змены значэння параметра.
10. Клавіша ESC - выхад з меню або дадзенага параметра без захавання значэння.
11. Клавіша OK - уваход у меню або пацвярджэнне (захаванне) дадзенага параметра.
12. Клавіша перамяшчэння ўніз па меню або змены значэння параметра.

Выкарыстанне меню

Кантролер абсталяваны шэрагам функцый, якія дазваляюць адаптаваць яго да канкрэтнага прымянення. Гэтыя функцыі згрупаваны ў меню, доступ да якога ажыццяўляецца націсканнем адной з клавіш («+», «-» або «OK»). Клавішы «+» і «-» прызначаны для выбару функцый, а рэдагаванне, захаванне даных або пераход на наступны ўзровень можна выканаць з дапамогай клавішы «OK». Для вяртання ў меню вышэйшага ўзроўню або адмовы ад захавання дадзенага параметра націсніце клавішу «Esc».

Функцыі асноўнага меню

МЕНЮ	Апісанне
Тэмпература 20,8o C W16% A	Інфармацыйны рэжым - нармальнай працы. На дысплеі паказваецца бягучая тэмпература і, калі вентылятар уключаны, значэнне ўзроўню вентыляцыі. Значэнне дадатковых сімвалаў:A-азначае ўключаную сігналізацыю,D - азначае ўключанае абаграванне, W - азначае дадатковую вентыляцыю
Зададз. тэмп. 20,0o C	«Зададзеная тэмпература» – Вызначае тэмпературу, з якой пачынаецца працэс плаўнай вентыляцыі. Неабходна выбраць адпаведнае значэнне ў залежнасці ад віду сельскагаспадарчых жывёл.
Праветрыванне	Праветрыванне – задаюцца два значэнні часу. 1.Час працы Вызначае колькасць хвілін працы вентыляцыі. 2.Час перапынку Вызначае колькасць хвілін прастою вентыляцыі паміж паслядоўнымі цыкламі працы. 3.Узровень праветрывання - Вызначае інтэнсіўнасць вентыляцыі падчас працы праветрывання.
Сігналізацыя	1.Сігналізацыя актыўная Так - Актывацыя/Дэактывацыя кантакту сігналізацыі, каб кантролер не падаваў сігнал трывогі на выхад (да панэлі сігналізацыі), выбіраем «НЕ» ў меню. 2. Тэмп. Мін. 15,0o C - Вызначае абсалютную мінімальную тэмпературу, пры якой уключаецца сігналізацыя. 3.Тэмп. Макс. 25,0o C - Вызначае абсалютную максімальную тэмпературу, пры якой уключаецца сігналізацыя. 4.Сігнал трывогі Так - Актывацыя/Дэактывацыя гукавога сігналу ўнутры кантролера.
Вентыляцыя	1.Дыяпазон вент. 1 5,0o C - Вызначае хуткасць рэакцыі кантролера (змены ўзроўню вентыляцыі ад мінімуму 1 да максімуму 1) на павышэнне тэмпературы. 2.Узровень мін. 1 1 % - Вызначае ўзровень вентыляцыі, які адпавядае зададзенай тэмпературы. 3.Узровень макс. 1 100 %-Вызначае пастаянны ўзровень вентыляцыі для тэмпературы, якая перавышае дыяпазон плаўнага рэгулявання, калі «Дыяпазон вент. 2гр.» = 0, у адваротным выпадку – максімальны ўзровень рэгуляванай вентыляцыі для тэмпературы, якая з'яўляецца сумай зададзенай тэмп. і дыяпазону 1 групы. 4.Дыяпазон вент. 2 0,0o C-Вызначае хуткасць рэакцыі кантролера (змены ўзроўню вентыляцыі ад мінімуму 2 да максімуму 2) на павышэнне тэмпературы для 2 групы. Функцыя неактыўная, калі дыяпазон роўны нулю. 5.Узровень мін. 2 1 %-Вызначае мінімальны ўзровень вентыляцыі 1 групы ў пункце замыкання кантактаў 2 групы. 6.Узровень макс. 2 100 %-Вызначае пастаянны ўзровень вентыляцыі для тэмпературы, якая перавышае дыяпазон плаўнага рэгулявання, калі 2 група ўключана. 7.Група 3 5,0o C-Вызначае пастаянны ўзровень вентыляцыі для тэмпературы, якая перавышае дыяпазон плаўнага рэгулявання, калі 2 група ўключана. 8.Група 4 7,0o C-Вызначае тэмпературу ўключэння 4 групы вентыляцыі адносна зададзенай тэмпературы (функцыя пад'ёмнага механізма павінна быць дэактывавана).
Дадатковае абаграванне	1.Тэмп. дадатк. абагр. 15,0o C-Вызначае тэмпературу ўключэння дадатковага абагравання. 2.Дыяпазон дадатк. абагр. 5,0o C -Вызначае прапорцыю магутнасці сістэм дадатковага абагравання (на выхадзе V3 0-10V) у залежнасці ад тэмпературы.

Функцыі пашыранага меню

Пашыранае меню прызначана галоўным чынам для мантажнікаў, дазваляе адаптаваць кантролер да ўстаноўкі і вентылятара, тэставаць ланцугі, выбіраць мову меню. Пераход да пашыраных налад ажыццяўляецца націсканнем і ўтрыманнем дзвюх клавіш меню на працягу прыблізна 10s.

МЕНЮ	Апісанне
Тэставанне	Гэтая функцыя прызначана для праверкі асобных выканаўчых ланцугоў кантролера, усе налады маюць часовы характар і дзейнічаюць толькі падчас знаходжання ў дадзеным пункце меню, пасля націскання «ESC» або «OK» дадзены выхад вяртаецца ў стан, які вынікае з працы кантролера. 1.Вентыляцыя 0 % Дазваляе ўручную задаваць узровень вентыляцыі для праверкі сістэмы вентыляцыі. Пасля пацвярджэння функцыі загараецца зялёны індыкатар (рука). 2.Сігналізацыя Не Актывацыя выклікае ўключэнне 2 чырвоных індыкатараў, гукавога сігналу і ланцуга сігналізацыі. 3.Дадатковае абаграванне Не Актывацыя выклікае ўключэнне жоўтага індыкатара (полымя) і ланцуга дадатковага абагравання. 4.Вент. 2 ступені Не Актывацыя выклікае ўключэнне жоўтага індыкатара (вентылятара) і ланцуга 2 групы. 5.Выхад V1 0,0 V Выхад V2 0,0 V Выхад V3 0,0 V-Тэст выхадаў 0-10V, з дапамогай клавіш «+» або «-» можна задаць выбранае напружанне для сістэмы адпаведна: модуляў пашырэння, прытокавых засланак, плаўнага дадатковага абагравання. Функцыя асабліва карысная пры каліброўцы выхаду V2 прытокавых засланак. 6.Пад'ёмны механізм 0 Дазваляе правяраць сістэму прытокавых засланак: «+» - адкрывае паветразаборныя адтуліны, «-» - закрывае адтуліны, на дысплеі паказваецца бягучае становішча прывада, счытанае з патэнцыяметра. 7.Група 3 Не Актывацыя выклікае ўключэнне ланцуга 3 групы вентыляцыі. (функцыя пад'ёмнага механізма павінна быць дэактывавана) 8.Група 4 Не Актывацыя выклікае ўключэнне ланцуга 4 групы вентыляцыі. (функцыя пад'ёмнага механізма павінна быць дэактывавана)
Мова	Выбар мовы меню. На выбар даступныя польская і англійская мовы.
Вентылятар	1.Забаронены дыяпазон 0- Каліброўка мінімальнай частаты кручэння вентылятараў, падключаных непасрэдна да кантролера, гэты параметр адпавядае ўзроўню вентыляцыі «1%». Дадатнае значэнне параметра павялічвае частату кручэння, адмоўнае – памяншае. 2.Модуль пашыр. Мін. 1,9 V -Мінімальнае напружанне, якое падаецца на модуль пашырэння магутнасці (выхад V1 0-10V). 3.Модуль пашыр. Макс. 10,0 V -Максімальнае напружанне, якое падаецца на модуль пашырэння магутнасці (выхад V1 0-10V). 4.Адключэнне модуля Не - Адключэнне модуля пашырэння магутнасці, калі выбрана «ТАК», напружанне на выхадзе кіравання модулямі пашырэння (V1 0-10V) апускаецца да ўзроўню 0V, а не да зададзенага мінімальнага значэння, калі ўзровень вентыляцыі складае 0%. 5.Інверсія Не-Актывацыя выклікае інвертаванне характарыстыкі выхаду V1. Напружанне будзе зніжацца пры павелічэнні ўзроўню вентыляцыі ў дыяпазоне, зададзеным мін.-макс. Сігнал на выхадзе V1 будзе тыпу 10-0V.
Прытокавыя засланкі	1.Апярэджанне 0,0o C-Ранейшае адкрыццё прытокавых засланак. Зададзены параметр вызначае, на колькі градусаў раней за «Зададзеную тэмпературу» павінны адкрыцца прытокавыя засланкі. 2.Поўнае закрыццё Не- Актывацыя прыводзіць да таго, што напружанне на выхадзе кіравання прытокавымі засланкамі (V2 0-10V) апускаецца да ўзроўню 0V, а не да зададзенага мінімальнага значэння. Пры адсутнасці вентыляцыі (узровень вентыляцыі 0%). 3.Засланкі мін. 1,9 V- Мінімальнае напружанне, якое падаецца на прытокавыя засланкі (выхад V2 0-10V). 4.Засланкі макс. 10,0 V- Максімальнае напружанне, якое падаецца на прытокавыя засланкі (выхад V2 0-10V). 5.Інверсія Не-Актывацыя выклікае інвертаванне характарыстыкі выхаду V2. Напружанне будзе зніжацца пры павелічэнні ўзроўню вентыляцыі ў дыяпазоне, зададзеным мін.-макс. Сігнал на выхадзе V2 будзе тыпу 10-0V.
Вымярэнне тэмпературы	1.Каліброўка S1 23,0o C -> 23,5o C,Каліброўка S2 23,0o C -> 23,2o C - Каліброўка аналагавых уваходаў дазваляе змяніць маштаб тэмпературы, счытанай з датчыкаў S1 і S2. 2.Час асераднення 60 s- Гэты параметр задае перыяд часу, на працягу якога асерадняюцца бягучыя паказанні тэмпературы. Значэнне сярэдняй тэмпературы з'яўляецца асноўным параметрам функцый кантролера. Змены стану выхадаў (вентыляцыі, дадатковага абагравання, засланак, наступных груп вентыляцыі, сігналізацыі,...) цесна звязаны з гэтым параметрам і не могуць адбывацца часцей, чым вызначана зададзеным тут часам.
Пад'ёмны механізм	1.Каліброўка адкрыцця 1024 -> 853,Каліброўка закрыцця 0 -> 324 -Каліброўка пад'ёмнага механізма неабходная для правільнай працы сістэмы паветразаборных адтулін. Клавіша «+» адкрывае адтуліны, клавіша «-» закрывае адтуліны. Падчас адкрыцця адтулін параметр становішча павінен павялічвацца, падчас закрыцця – памяншацца, у іншым выпадку неабходна праверыць падключэнне прывада (сілкаванне і патэнцыяметр). Пры каліброўцы адкрыцця адкрываем адтуліны да максімуму і пацвярджаем становішча клавішай «OK». Пры каліброўцы закрыцця закрываем адтуліны і пацвярджаем становішча клавішай «OK». Клавіша «ESC» выклікае выхад з функцыі без захавання. Розніца паміж становішчамі адкрыцця і закрыцця павінна складаць мін. 100 адзінак. 2.Дэактывацыя Не-Дэактывацыя вызваляе кантакты FUNC1 і FUNC2 ад кіравання пад'ёмным механізмам, гэтыя кантакты тады выконваюць функцыі вентыляцыі групы 3 і 4.
Плаўны старт	Параметры ў гэтай групе меню адказваюць за пуск вентыляцыі. Уключэнню вентыляцыі ў групе плаўнага рэгулявання папярэднічае паступовы разгон да 100%, кароткачасовая праца на 100% і зніжэнне да неабходнага ўзроўню вентыляцыі. Гэта забяспечвае пры запуску вентыляцыі прадзьмухванне, якое палягчае адкрыццё паваротных засланак у шахтах. Значэнні выражаны ў перыядах напружання сілкавання на 1% вентыляцыі. 1.Час разгону 5- Параметр вызначае хуткасць павелічэння частаты кручэння вентылятараў ад нулявога ўзроўню да максімальнага – плаўнае ўключэнне вентылятараў. Значэнне 0 адключае плаўны разгон. 2.Час 100% 100- Параметр вызначае час працы пры запуску на 100% узроўню вентыляцыі. Задаванне часу разгону і 100% роўнымі 0 цалкам адключае прадзьмухванне пры запуску вентыляцыі. 3.Час выбегу 5- Параметр вызначае хуткасць змен узроўню вентыляцыі.
Дадатковае абаграванне	1.Інверсія кантакту Не-Актывацыя выклікае інвертаванне характарыстыкі выхаду HOT. Кантакт будзе размыкацца пры падзенні вымеранай тэмпературы. 2.Гістарэзіс 0,5o C - Вызначае ўзровень гістарэзісу тэмпературы для кантакту дадатковага абагравання. 3.Адносная праца Не- Актывацыя выклікае адноснае задаванне тэмпературы дадатковага абагравання адносна зададзенай тэмпературы. Змяняецца асноўнае меню дадатковага абагравання, у якім задаецца розніца адносна зададзенай тэмпературы. 4.Дадатковае абаграванне мін. 1,9 V - Мінімальнае напружанне, якое падаецца для плаўнага кіравання абаграваннем – паветранагравальнік са зменнай прадукцыйнасцю вентылятара (выхад V3 0-10V). 5.Дадатковае абаграванне макс. 10,0 V - Максімальнае напружанне, якое падаецца для плаўнага кіравання абаграваннем – паветранагравальнік са зменнай прадукцыйнасцю вентылятара (выхад V3 0-10V).
Праграма	верс. 2.4 Крас 13 2018 - Счытванне версіі праграмнага забеспячэння і даты кампіляцыі

Паведамленні пра памылкі і папярэджанні

Паведамленні пра памылкі прызначаны для інфармавання карыстальніка пра парушэнні ў працы кантролера. Ніжэй прыведзены магчымыя паведамленні пра памылкі

ПАМЫЛКА	АПІСАННЕ
Сігналізацыя Перагрузкі	Сігналізацыя перагрузкі, актывуецца пры 75°C. Прылада прыпыняе працу да астывання.
Сігналізацыя Няма датчыка	Сігналізуе пра адсутнасць або пашкоджанне датчыка ці злучальнага проваду.

Заўвагі і папярэджанні

небяспека

Падчас усталявання прылады падачу электраэнергіі неабходна абавязкова адключыць, паколькі напружанне на некаторых кампанентах небяспечнае для жыцця і здароўя. Рэкамендуецца даручыць усталяванне кваліфікаванай асобе.

• Каб пазбегнуць праблем з эксплуатацыяй прылады, неабходна азнаёміцца з інструкцыяй перад усталяваннем і выкарыстаннем.
• Забараняецца ўмешвацца ў канструкцыю або выконваць самастойны рамонт. Гэта датычыцца, у прыватнасці, унясення змен у элементы і кампаненты.
• Тэхнічнае абслугоўванне або сэрвісныя работы павінен выконваць упаўнаважаны персанал (мантажнік або фірменная сэрвісная служба). У жывёлагадоўчых будынках з прымусовай вентыляцыяй патрабуецца сістэма сігналізацыі. Вытворца прылады не нясе адказнасці за шкоду, выкліканую няправільным усталяваннем, няправільным праграмаваннем функцый, наступствамі выпадковых падзей і вонкавымі фактарамі.
• Кантролер вентыляцыі патрабуе наладжвання параметраў у адпаведнасці з умовамі ў памяшканні для ўтрымання жывёл. Гэтыя налады індывідуальныя і залежаць ад рашэння жывёлавода. Вытворца прылады пакідае за сабой права ўносіць змены ў канструкцыю прылады і праграмнае забеспячэнне.

асцярожна

Пасля заканчэння выкарыстання вырабу яго нельга выкідаць разам з несартаванымі камунальнымі адходамі, яго неабходна ўтылізаваць у адпаведнасці з дзейнымі нормамі (дырэктывы WEEE Еўрапейскага саюза 2012/19/ЕС). Выраб выкананы ў адпаведнасці з патрабаваннямі RoHS (дырэктывай Еўрапейскага саюза 2011/65/ЕС).

парада

Тэхнічныя даныя кантролера

Параметр	АПІСАННЕ
Напружанне сілкавання	230VAC 50Hz
Максімальны ток выхаду плаўнага рэгулявання FAN	12A
Дыяпазон рэгулявання выхаднога напружання	70V ÷ 230V
Максімальны ток выхаду (кантакту) FAN 2	6A
Максімальны ток выхаду (кантакту) HOT	6A
Максімальны ток выхаду (кантакту) ALARM	4A
Максімальны ток выхаду (кантакту) FUNC1 і FUNC2	4A
Дыяпазон працоўнай тэмпературы	-10 +40oC
Дыяпазон вымярэння тэмпературы	0 +50oC
Раздзяляльная здольнасць вымярэння тэмпературы	0,1oC
Выяўленне пашкоджанняў датчыка тэмпературы	ТАК
Максімальная колькасць аналагавых датчыкаў	2
Дакладнасць вымярэння тэмпературы – аналагавы ўваход	1oC
Залежнасць вымярэння ад супраціўлення правадоў – аналагавы ўваход	15,8Ω/oC
Максімальная колькасць лічбавых датчыкаў	4
Дакладнасць вымярэння тэмпературы – лічбавы ўваход	0,5oC
Залежнасць вымярэння ад супраціўлення правадоў – лічбавы ўваход	Адсутнічае
Максімальная даўжыня лініі, якая злучае лічбавыя датчыкі	150m
Устойлівасць да перанапружанняў (макс E)	210Дж
Абарона ад перагрузкі	75oC
Памеры прылады	34x29x12 [см]
Клас герметычнасці корпуса	IP56

інфармацыя

Кантролер SPEED CONTROL-12 v2 змяшчае ў камплекце:

• 1 датчык тэмпературы,
• 4 распорныя дзюбелі,
• 2 кабельныя ўводы PG13,5.
• 3 кабельныя ўводы PG11,
• 4 кабельныя ўводы PG9.
