Кантролер SC-S

Мікрапрацэсарны кантролер клімату, які належыць да сямейства SPEED CONTROL. Надзейны, просты ў мантажы і эксплуатацыі кантролер з праграмным забеспячэннем на польскай, англійскай, рускай і нямецкай мовах. Праграма кантролера дазваляе інтуітыўна задаваць параметры: тэмпературы, праветрывання, дадатковага абагрэву, мін./макс. узроўняў вентыляцыі і аварыйнай сігналізацыі.

Параметры і асаблівасці:

• Вентыляцыя I групы:
  • макс. ток выхаду плаўнага рэгулявання 6A,
  • цеплавая абарона сістэмы,
  • плаўны пуск вентыляцыі,
  • каліброўка мінімальнай частаты кручэння
• Вентыляцыя II групы, ізаляваны кантакт да 3A (1 як опцыя)
• Дадатковы абагрэў, ізаляваны кантакт да 3A (1 як опцыя)
• Выхады аварыйнай сігналізацыі NO і NC:
  • сігналізацыя знікнення сілкавання,
  • сігналізацыя выхаду тэмпературы за мін. або макс. парог
• 1 аналагавы ўваход для вымярэння тэмпературы
• 2 выхады 0-10V
• Магутнасць, якая спажываецца сістэмай < 3W
• Герметычны корпус IP56
• Напружанне сілкавання 230VAC 50Hz

Усталяванне кантролера

небяспека

Падчас усталявання прылады неабходна абавязкова адключыць падачу электраэнергіі, паколькі напружанне на некаторых кампанентах небяспечнае для жыцця і здароўя.
Рэкамендуецца даручыць усталяванне кваліфікаванаму спецыялісту.

Выбар месца мантажу

Месца мантажу неабходна выбіраць рацыянальна, забяспечваючы лёгкі доступ да прыбора ўпаўнаважаным асобам і недаступнасць для жывёл і дзяцей. Неабходна таксама ўлічваць кліматычныя ўмовы, гэта значыць прылада павінна працаваць у дыяпазоне тэмператур ад -10°C да 40°C, у месцы, абароненым ад сонечнага святла. Вакол прылады павінен быць свабодны паток паветра. У склад прылады ўваходзіць датчык тэмпературы. Дзейнічаюць некалькі правіл мантажу датчыка тэмпературы:

• датчык не павінен усталёўвацца ў месцы без цыркуляцыі паветра або пад прамым сонечным святлом
• датчык не павінен усталёўвацца на апорнай (вонкавай) сцяне будынка,
• неабходна пазбягаць блізкасці прылад, якія выпраменьваюць цяпло, такіх як абагравальнікі, лямпы,
• не трэба размяшчаць датчык непасрэдна каля дзвярэй і вентыляцыйных адтулін,
• не трэба размяшчаць датчык у месцах, даступных для жывёл,
• рэкамендуецца пракладваць провад, які злучае датчык, удалечыні ад правадоў сілкавання.

Мантаж

Прылада можа працаваць у складаных кліматычных умовах. Правільна ўсталяваныя кантролер і датчык тэмпературы ўстойлівыя да ўздзеяння навакольнага асяроддзя. Падчас мантажу неабходна звярнуць увагу на наступнае:

• перад закручваннем неабходна праверыць ушчыльняльнік накрыўкі,
• накрыўка павінна быць зацягнута ўсімі шрубамі,
• правады, якія выкарыстоўваюцца для падключэння кантролера, павінны быць круглымі,
• пасля падключэння проваду неабходна зацягнуць кабельныя ўводы так, каб провад быў ушчыльнены і зафіксаваны, рэкамендуецца выкарыстоўваць сілікон,
• невыкарыстаныя вывады (кабельныя ўводы) неабходна закрыць заглушкамі,
• кантролер (ніжнюю частку корпуса) мацуем да плоскай сцяны 4 распорнымі дзюбелямі.

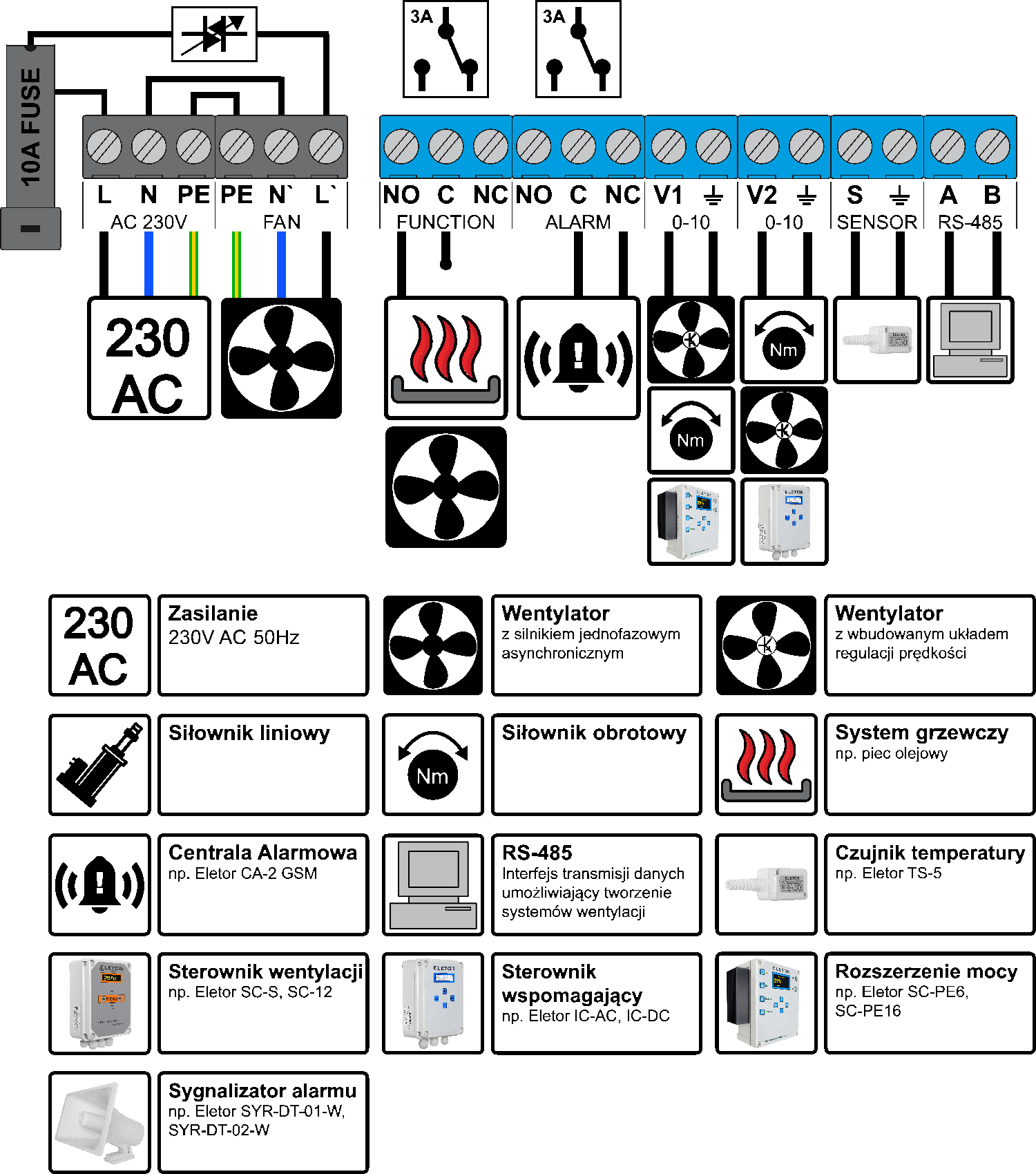

Электрычнае падключэнне

небяспека

Перад падключэннем сістэмы неабходна пераканацца, што сілкаванне выключана!

Перад падключэннем кантролера неабходна адкруціць і зняць накрыўку. Уводзім правады праз гумовыя кабельныя ўводы і можам прыступіць да іх падключэння. Клемы кантролера паказаны на малюнку ніжэй.

Раздым AC 230V падключаем да сілкавання (размеркавальнага шчыта). Неабходна выкарыстоўваць аўтаматычны выключальнік абароны ад звыштоку 1P-B6 і абмежавальнікі перанапружання тыпу T1 T2. Пры падключэнні некалькіх прылад добрай практыкай з'яўляецца размеркаванне кантролераў па розных «фазах» (L1, L2, L3) для раўнамернай нагрузкі лініі сілкавання.
Раздым FAN неабходна падключыць непасрэдна да вентылятара, пры кіраванні некалькімі вентылятарамі сумарная нагрузка не павінна перавышаць 6A, кожны вентылятар павінен мець асобную абарону. Не трэба выводзіць PE і N ад сілкавання (размеркавальнага шчыта), іх абавязкова неабходна падключыць да вывадаў кантролера.
Раздым FUNCTION ізаляваны рэлейны выхад, максімальны ток кантакту складае 6A (пры непасрэдным кіраванні нагрузкай патрабуецца знешні аўтаматычны выключальнік абароны ад звыштоку 1P-B6), можа выкарыстоўвацца як:

• Дадатковы абагрэў – кантакт замыкаецца пры зніжэнні вымеранай тэмпературы ніжэй за ўстаўку.
• Вентыляцыя 2 групы або сістэм распылення вады – кантакт замыкаецца, калі вымераная тэмпература вышэйшая за суму зададзенай тэмпературы і дыяпазону вентыляцыі. кантакт замыкаецца, калі вымераная тэмпература вышэйшая за суму зададзенай тэмпературы і дыяпазону вентыляцыі.

На малюнку ніжэй паказаны спосаб падключэння вентылятара 2 групы або паветранагравальніка.

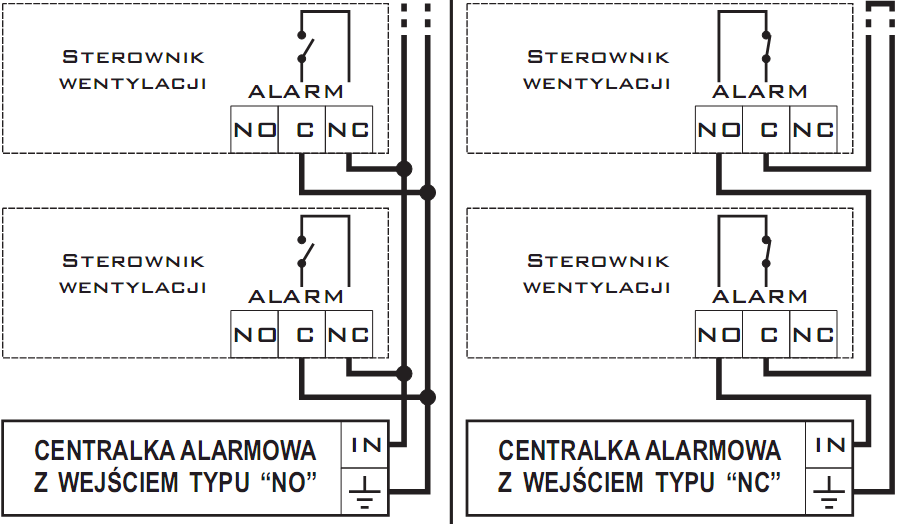

Раздым ALARM — гэта ізаляваныя выхады NC, C і NO для падключэння да цэнтральнага блока аварыйнай сігналізацыі. Аварыйная сігналізацыя ўключаецца ў наступных выпадках:

• тэмпература занадта нізкая або занадта высокая,
• пашкоджаны кантролер або датчык тэмпературы,
• знікла напружанне сілкавання кантролера;
• узнікла няправільная праца кантролера (напрыклад, перагрэў кантролера)

Раздым V1 0-10V служыць для падключэння модуляў пашырэння магутнасці або вентылятараў з убудаванай сістэмай рэгулявання хуткасці. Напружанне на гэтай клеме прапарцыянальнае ўзроўню вентыляцыі.
Раздым V2 0-10V служыць для падключэння прывада, які адкрывае засланкі прытоку паветра.
Раздым SENSOR падключаем да 1 датчыка тэмпературы TS3 або TS5, палярнасць не мае значэння. Добрай практыкай з'яўляецца размяшчэнне вымяральных правадоў удалечыні ад правадоў сілкавання.
Раздым RS-485 можа выкарыстоўвацца для стварэння вентыляцыйных сістэм і сувязі з камп'ютарам PC.

Прынцып дзеяння

Асноўная задача кантролера — падтрымліваць тэмпературу ў памяшканні для ўтрымання жывёл на ўзроўні, устаноўленым жывёлаводам. Неабходна памятаць, што кантролер з'яўляецца толькі інструментам, які дапамагае забяспечыць аптымальныя кліматычныя ўмовы ў памяшканні для ўтрымання жывёл. Аднак галоўную ролю ў гэтым працэсе выконвае жывёлавод, які павінен адаптаваць налады прылады да зменлівых кліматычных умоў на вуліцы, а перш за ўсё да патрэб жывёл у жывёлагадоўчым будынку, і кантраляваць стан працы прылады з дапамогай цэнтральнага блока аварыйнай сігналізацыі.

Першы запуск кантролера

небяспека

Пры першым запуску кантролера неабходна абавязкова наладзіць забаронены дыяпазон працы рухавіка.

Кантролер працуе з вентылятарамі на базе аднафазнага асінхроннага рухавіка з максімальным сумарным спажываннем току 5A. Пасля падключэння выбраных вентылятараў карыстальнік павінен адаптаваць іх для працы з кантролерам. Іншымі словамі, неабходна ўстанавіць мінімальны ўзровень працы (частату кручэння) вентылятара. Гэтая функцыя называецца «Забаронены дыяпазон» і наладжваецца карыстальнікам аднаразова ў «Пашыраных наладах». Для правільнага выканання гэтай аперацыі рэкамендуецца дапамога другой асобы, якая магла б пастаянна назіраць за паводзінамі вентылятара, пакуль іншая асоба будзе наладжваць значэнне «Забароненага дыяпазону». Адсутнасць налады забароненага дыяпазону можа прывесці да няправільнай працы прылады. Значэнне «Забароненага дыяпазону» можна лічыць правільным, калі ціск, створаны вентылятарам, пачне мінімальна падымаць засланкі вентыляцыйнай шахты. Наладжванне «Забароненага дыяпазону» неабходна выканаць паўторна пры замене вентылятара, падключанага да кантролера.

Перыядычнае праветрыванне

Праветрыванне — гэта функцыя, якая выконваецца кантролерам і запускаецца ў момант, калі тэмпература ў памяшканні апускаецца ніжэй за зададзеную тэмпературу. Гэтая функцыя забяспечвае жывёлам цыклічны прыток свежага паветра. Праветрыванне вызначаюць 3 параметры:

• «Час працы» - вызначае, на колькі секунд павінен уключацца вентылятар,
• «Час перапынку» - вызначае час прастою вентылятара ў секундах,
• «Узровень праветрывання» - вызначае магутнасць вентыляцыі на працягу «Часу працы».

Прыклад налады 60s/120s азначае, што вентылятар уключаецца на 60s з перапынкам паміж наступнымі ўключэннямі 120s.

Усе пералічаныя вышэй параметры наладжваюцца карыстальнікам. Пры наладжванні параметраў праветрывання неабходна памятаць некалькі правіл:

• праветрыванне ўключаецца выключна ў сітуацыі, калі тэмпература ў свінарніку апускаецца ніжэй за зададзеную тэмпературу,
• асноўная функцыя праветрывання — забяспечыць жывёлам цыклічны прыток свежага паветра, а не падтрымліваць зададзеную тэмпературу ў памяшканні,
• рэкамендуецца праветрываць памяшканні нядоўга, але часта,
• неабходна пазбягаць працяглых перыядаў праветрывання, паколькі гэта можа прывесці да занадта вялікіх ваганняў тэмпературы,
• абавязкова неабходна адаптаваць зададзеныя параметры да паводзін жывёл і ўмоў як унутры, так і звонку памяшкання,
• існуе магчымасць выключэння функцыі праветрывання; у гэтай сітуацыі як у працэнтным, так і ў часавым рэжыме неабходна ўстанавіць нулявыя значэнні ў месцы, якое адпавядае значэнню часу праветрывання, напрыклад: 0/120s

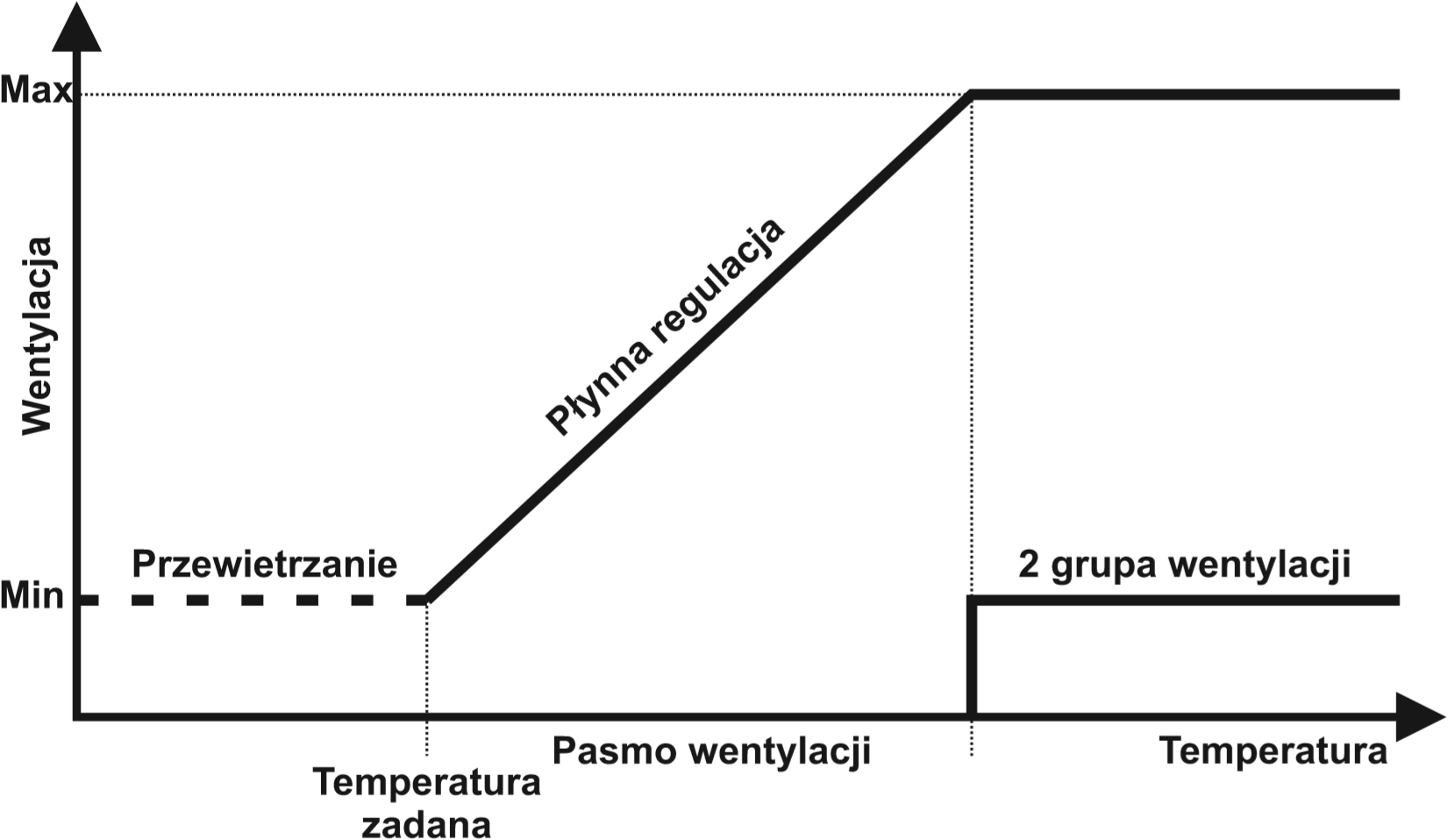

Плаўная вентыляцыя

Кантролер плаўна рэгулюе вентыляцыю ад «Мінімальнай частаты кручэння» да «Максімальнай частаты кручэння» у дыяпазоне ад «Зададзенай тэмпературы» да сумы «Зададзенай тэмпературы» і «Дыяпазону вентыляцыі». Вышэй за гэты інтэрвал уключаецца 2 група вентыляцыі.

Вышэй за гэты інтэрвал уключаецца 2 група вентыляцыі, Калі тэмпература ў памяшканні апускаецца ніжэй за «Зададзеную тэмпературу», кантролер перыядычна праветрывае памяшканне, пры далейшым зніжэнні ўключаецца дадатковы абагрэў. Усё залежыць ад налад, уведзеных карыстальнікам. У праграме кантролера таксама прадугледжана праца з цэнтральным блокам аварыйнай сігналізацыі, які можа актывавацца, калі тэмпература ў свінарніку адхіляецца ад зададзеных параметраў.

Праграмаванне кантролера

Кантролер мае набор налад па змаўчанні, якія запісваюцца ў энерганезалежную памяць у двух выпадках:

1. Першы запуск прылады,
2. Памылка ў памяці даных.
   Пры адсутнасці або знікненні сілкавання кантролер не губляе раней уведзеныя і захаваныя налады карыстальніка.

Карыстанне меню

Кантролер абсталяваны шэрагам функцый, якія дазваляюць адаптаваць яго да канкрэтнага прымянення. Гэтыя функцыі згрупаваны ў меню, доступ да якога ажыццяўляецца націсканнем адной з клавіш (« Стрэлка ўправа», «Стрэлка ўлева»). Параметры змяняюцца з дапамогай клавіш «+» і «-», параметр, які рэдагуецца, будзе аўтаматычна захаваны ў энерганезалежнай памяці праз 30s пасля апошняга націскання кнопкі.

Функцыі асноўнага меню

МЕНЮ	Апісанне
Тэмпература 20,8°C W16% A	«Інфармацыйны рэжым» - нармальнай працы. На дысплеі паказваецца бягучая тэмпература, а пры ўключаным вентылятары — значэнне ўзроўню вентыляцыі. Значэнне дадатковых сімвалаў: A-азначае ўключаную аварыйную сігналізацыю, D - азначае ўключаны абагрэў, W - азначае дадатковую вентыляцыю
Зададзеная тэмп. 20,0°C	«Зададзеная тэмпература» – значэнне тэмпературы, якое вызначае пачатак працэсу плаўнай вентыляцыі.
Праветрыванне 20s / 200s	«Праветрыванне» – задаюцца два значэнні часу 1 «Час працы», 2 «Час перапынку» паміж паслядоўнымі цыклічнымі ўключэннямі вентыляцыі.
Узровень праветр. 20%	«Узровень праветрывання» - узровень вентыляцыі падчас працы праветрывання
Мінімальная аварыйная тэмпература 12,0°C	«Мінімальная аварыйная тэмпература» - вызначае абсалютную мінімальную тэмпературу, пры якой уключаецца аварыйная сігналізацыя.
Максімальная аварыйная тэмпература 28,0°C	"Максімальная аварыйная тэмпература" - вызначае абсалютную максімальную тэмпературу, пры якой уключаецца аварыйная сігналізацыя.
Дадатковы абагрэў 12,0°C	У залежнасці ад канфігурацыі рэалізуюцца функцыі: «Дадатковага абагрэву» - кантакт замыкаецца, калі тэмпература апускаецца ніжэй за паказанае значэнне.
Вентыляцыя 2 ступені 25,0	«Вентыляцыя 2 ступені» - кантакт замыкаецца, калі вымераная тэмпература перавышае суму зададзенай тэмпературы і дыяпазону вентыляцыі.
Дыяпазон вентыляцыі 5,0°C	«Дыяпазон вентыляцыі» - вызначае хуткасць рэакцыі кантролера (змены ўзроўню вентыляцыі ад мінімуму 1 да максімуму 1) на павышэнне тэмпературы.
Мінімальная частата кручэння 1%	«Мінімальная частата кручэння» – гэта стан, у якім прылада застаецца на нявызначаны час, падаючы на выхад напружанне зададзенай велічыні. Служыць для каліброўкі прылады з рухавіком і механізмам засланак.
Максімальная частата кручэння 100%	«Максімальная частата кручэння» – гэта стан, у якім прылада застаецца на нявызначаны час, падаючы на выхад напружанне зададзенай велічыні. Служыць для абмежавання магутнасці, якая выдзяляецца на вентыляцыю

Пашыранае меню

Пашыранае меню прызначана галоўным чынам для мантажнікаў і дазваляе адаптаваць кантролер да ўстаноўкі і вентылятара. Пераход да пашыраных налад ажыццяўляецца націсканнем і ўтрыманнем дзвюх клавіш меню на працягу прыблізна 10s.

МЕНЮ	Апісанне
Няма налад пашыраных	Гэтае паведамленне сведчыць пра тое, што кантролер не быў адкалібраваны з вентыляцыяй і яго праца можа быць няправільнай Неабходна ўвайсці ў пашыранае меню і выканаць налады «Забароненага дыяпазону».
Налады Пашыраныя	Сігналізацыя ўваходу ў пашыраныя налады.
Праграмнае забеспячэнне Версія: 1907	Інфармацыя пра версію праграмнага забеспячэння.
Забаронены дыяпазон 1000 us	Каліброўка мінімальнай частаты кручэння вентылятараў, падключаных непасрэдна да кантролера, гэты параметр адпавядае ўзроўню вентыляцыі «1%»
Функцыя кантактаў Дадатковы абагрэў	Выбар функцыі кантактаў: • Дадатковы абагрэў (па змаўчанні) • 2 група вентыляцыі
Праветрыванне Часавое	Выбар віду праветрывання: • Часавое (па змаўчанні) • Працэнтнае
Дыяпазон V1 ад 2,0 да 10,0	Рэгуляванне дыяпазону змен напружання на выхадзе V1 0÷10V. Устаўкі датычацца мінімальнага і максімальнага значэння напружання. Рэгуляванне выкарыстоўваецца для адаптацыі кантролера да модуля пашырэння магутнасці або інвертара.
Інверсія V1 Не	Актывацыя прыводзіць да інверсіі характарыстыкі выхаду V1. Напружанне будзе зніжацца пры павелічэнні ўзроўню вентыляцыі ў інтэрвале, зададзеным мін.-макс. Сігнал на выхадзе V1 будзе тыпу 10-0V.
Адсячэнне V1 Не	Актывацыя прыводзіць да падачы на выхад V1 0-10V узроўню 0V замест зададзенага мінімальнага значэння, калі ўзровень вентыляцыі складае 0%.
Дыяпазон V2 ад 2,0 да 10,0	Рэгуляванне дыяпазону змен напружання на выхадзе V2 0÷10V. Устаўкі датычацца мінімальнага і максімальнага значэння напружання. Рэгуляванне выкарыстоўваецца для каліброўкі сістэмы засланак.
Інверсія V2 Не	Актывацыя прыводзіць да інверсіі характарыстыкі выхаду V2. Напружанне будзе зніжацца пры павелічэнні ўзроўню вентыляцыі ў інтэрвале, зададзеным мін.-макс. Сігнал на выхадзе V2 будзе тыпу 10-0V.
Каліброўка тэмп 21,0°C -> 22,0°C	Каліброўка датчыка тэмпературы дазваляе змяніць маштаб счытанага значэння.
Плаўны пуск 50%	Вызначэнне ўзроўню вентыляцыі пры кожным запуску вентылятара, вентылятар разганяецца да паказанага значэння, пасля чаго пераходзіць да зададзенага ўзроўню.
Мова Польская	Выбар мовы меню: польская, англійская, нямецкая, руская
Выхад	Выхад з пашыранага меню з дапамогай клавішы «+», уведзеныя змены будуць захаваны ў энерганезалежнай памяці.

Паведамленні пра памылкі і папярэджанні

Паведамленні пра памылкі служаць для інфармавання карыстальніка пра парушэнні ў працы кантролера. Ніжэй прыведзены магчымыя паведамленні пра памылкі.

ПАМЫЛКА	АПІСАННЕ
Аварыйны сігнал Перагрузкі	Аварыйны сігнал перагрузкі, актывуецца пры 75°C. Прылада прыпыняе працу да астывання.
ДАТЧЫК РАЗАМКНУТЫ! Праверце датчык	Разамкнуты датчык, сігналізуе пра пашкоджанне датчыка або злучальнага проваду.
ДАТЧЫК ЗАМКНУТЫ НАКАРОТКА! Праверце датчык	Датчык замкнуты накаротка, сігналізуе пра пашкоджанне датчыка або злучальнага проваду.
Знікненне Сілкавання	Знікненне сілкавання, занадта нізкае значэнне напружання сілкавання, няправільная частата або моцна скажонае напружанне сілкавання.

Заўвагі і папярэджанні

небяспека

Падчас усталявання прылады неабходна абавязкова адключыць падачу электраэнергіі, паколькі напружанне на некаторых кампанентах небяспечнае для жыцця і здароўя. Рэкамендуецца даручыць усталяванне кваліфікаванаму спецыялісту.

• Каб пазбегнуць праблем з эксплуатацыяй прылады, неабходна азнаёміцца з інструкцыяй перад пачаткам усталявання і выкарыстання.
• Забараняецца ўмешвацца ў канструкцыю або праводзіць самастойны рамонт. Гэта асабліва датычыцца ўнясення змен у элементы і кампаненты.
• Тэхнічнае або сэрвіснае абслугоўванне павінен выконваць упаўнаважаны персанал (мантажнік або фірмовая сэрвісная служба). У жывёлагадоўчых будынках з прымусовай вентыляцыяй патрабуецца сістэма аварыйнай сігналізацыі. Вытворца прылады не нясе адказнасці за шкоду, выкліканую няправільным усталяваннем, няправільным праграмаваннем функцый, наступствамі выпадковых падзей і знешнімі фактарамі.
• Кантролер вентыляцыі патрабуе наладжвання параметраў у адпаведнасці з умовамі ў памяшканні для ўтрымання жывёл. Гэтыя налады індывідуальныя і залежаць ад рашэння жывёлавода. Вытворца прылады пакідае за сабой права ўносіць змены ў канструкцыю прылады і праграмнае забеспячэнне.

асцярожна

Пасля завяршэння выкарыстання вырабу яго не трэба выкідаць разам з несартаванымі камунальнымі адходамі, а неабходна ўтылізаваць у адпаведнасці з дзейнымі правіламі (дырэктывы WEEE Еўрапейскага саюза 2012/19/ЕС).
Выраб выкананы ў адпаведнасці з патрабаваннямі RoHS (дырэктывай Еўрапейскага саюза 2011/65/ЕС).

Тэхнічныя даныя кантролера

Параметр	АПІСАННЕ
Напружанне сілкавання	230VAC 50Hz
Максімальны ток выхаду плаўнага рэгулявання FAN	6A
Дыяпазон рэгулявання выхаднога напружання	70V ÷ (Uz-5)V
Максімальны ток выхаду (кантакту) ALARM	3A
Максімальны ток выхаду (кантакту) FUNCTION	3A
Дыяпазон рабочай тэмпературы	-20 +40oC
Дыяпазон вымярэння тэмпературы	0 +50°C
Раздзяляльная здольнасць вымярэння тэмпературы	0,1°C
Выяўленне пашкоджанняў датчыка тэмпературы	ТАК
Максімальная колькасць аналагавых датчыкаў	1
Дакладнасць вымярэння тэмпературы – аналагавы ўваход	1°C
Залежнасць вымярэння ад супраціўлення правадоў – аналагавы ўваход	15,8Ω/°C
Устойлівасць да перанапружанняў (макс. E)	210J
Абарона ад перагрузкі	75°C
Памеры прылады	20x15x8 [см]
Клас герметычнасці корпуса	IP56

інфармацыя

Кантролер SPEED CONTROL SERVOMOTOR змяшчае ў камплекце:

• 1 датчык тэмпературы + аксесуары,
• 4 распорныя дзюбелі,
• 1 засцерагальнік 10A.
