电源 DC50W24VB
具有自动和手动开启进风口及出风口功能的应急电源。用于在断电或控制器故障时保障养殖动物的安全。设备检测到异常后，将发出报警并将升降机构开启至设定位置。
参数与特性：
- 工作模式选择开关：
- MANUAL
- AUTO。
- 进风口开度旋钮。
- 支持的标准：
- 0-10, 2-10, 10-0, 10-2。
- 可对控制信号进行反相。
- 报警输出 NO 和 NC。
- 断电指示。
- 控制电压监测 2-10V。
- 输出 24VDC 的短路监测。
- 输出 0-10V 的短路监测。
- 2 输入 0-10V。
- 2 输出 0-10V。
- 输入、输出及 24V 线路的电子保护。
- 蓄电池组 24V 4.0 Ah。
- 密封外壳 IP65。
- 供电电压 85
264VAC 4763Hz。
控制器安装
安装设备时，必须切断电源，因为部分组件上的电压会危及生命和健康。建议由具备相应资质的人员进行安装。
安装位置选择
应合理选择安装位置，确保授权人员能够方便地接近设备，同时避免动物及儿童接触。还应考虑气候条件，即设备应在 -10°C 至 40 °C 的温度范围内运行，并安装于无阳光直射的位置。设备周围应保持空气自由流通。
安装
设备可在恶劣气候条件下运行。正确安装的设备能够抵御环境的有害影响。
安装时须注意以下事项：
- 盖板上的所有螺钉必须拧紧，
- 用于连接设备的电缆应具有圆形横截面，
- 连接电缆后，应拧紧电缆密封接头，使电缆密封并固定，建议使用硅胶，
- 未使用的引出口（电缆密封接头）应封堵，
- 用 4 个膨胀锚栓将外壳底部固定在平整的墙面上。
电气连接
连接系统前，务必确认电源已关闭！

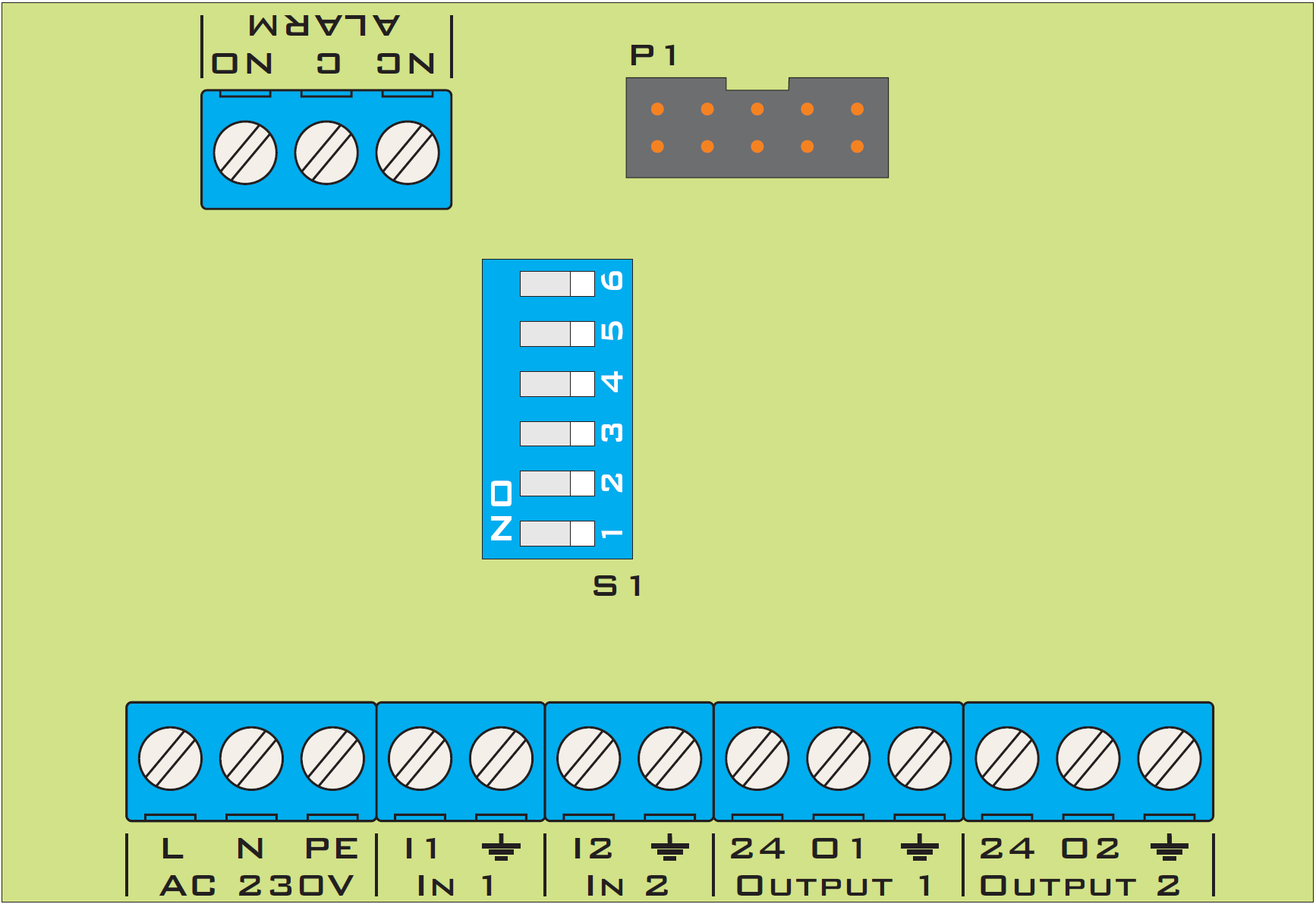

拧开设备后，应取下前面板。为此，应从标为 P1 的连接器中拔出排线。将电缆穿过橡胶电缆密封接头后，即可进行接线。接线应按照说明进行。
电源 230V AC： 连接至电源（配电箱）。必须使用过电流断路器（“S”型 B6）及“C”级电涌保护器。设备可在 85V 至 264V 的宽电压范围及 47 至 63Hz 的频率范围内供电，不影响设备运行。
In1 和 In2 连接器 应连接至控制器，以向升降机构系统提供控制信号。设备可支持两个控制器，或一个具有独立进风口和出风口分区的控制器（须将端子 I1 和 I2 短接）。
ALARM 连接器 连接至报警主机，根据系统要求采用闭合触点（NO 和 C）或断开触点（NC 和 C）。在下列情况下触发报警： •设备供电电压消失， •至少一个输入端的 2-10V 控制信号消失， •输出信号短路或其值与测得值不同， •为升降机构供电的 +24V 母线发生短路。
Ouput 1 和 Ouput 2 连接器应按所用设备的要求连接至执行器（升降机构），接线说明应载于相应执行器（升降机构）的说明书中。
工作模式开关 S1 应根据所用执行器（升降机构）选择适当的工作模式。默认情况下，开关 1,2,3,4,5,6 处于 off 位置 – 以 2-10V 模式运行。
| 通道 1 | 通道 2 | 功能 |
|---|---|---|
| 1 – off | 4 – off | 在 2-10V 信号范围内运行的模式，控制电压低于 1,5V 时触发报警。 |
| 1 – on | 4 – on | 在 0-10V 信号范围内运行的模式，信号低于 1,5V 时不触发报警。 |
| 2 – off | 5 – off | 比例工作模式，输出信号范围为 0-10V 或 2-10V。 |
| 2 – on | 5 – on | 反向工作模式，输出信号范围为 10-0V 或 10-2V。 |
| 3 – off | 6 – off | 输入反相关闭。 |
| 3 – on | 6 – on | 输入反相开启。 |
工作原理
在正常工作模式下，应急电源为执行器（升降机构）24V 供电，并为蓄电池充电或维持其充电状态，以便在断电时由蓄电池供电。 开关 AUTO/MANUAL 决定设备的工作模式。
MANUAL 模式允许通过设备面板上的旋钮直接控制执行器（升降机构）。
AUTO 模式 – 基本工作模式，将控制信号从输入端传递至输出端，根据“S1”开关的设置进行相应处理，并监测输入信号电平。 当检测到某一输入端出现异常时，设备将向其输出端提供前面板旋钮的信号。 报警继电器在下列情况下动作： •输入信号过低（Uin < 1,5V）–“S1”开关 1-off, 4-off， •输出信号对地或对 24V 短路， •无供电电压， •24V 电压短路。
使用
用户通过开关选择 MANUAL 模式，并通过旋钮设定符合要求的进风口开度 – 执行器按照旋钮指示运行。完成进风口设置后，通过开关选择 AUTO 模式并保持设备运行 – 进风口将调整至通风控制器所要求的开度。在紧急情况下，进风口将按旋钮指示调整。

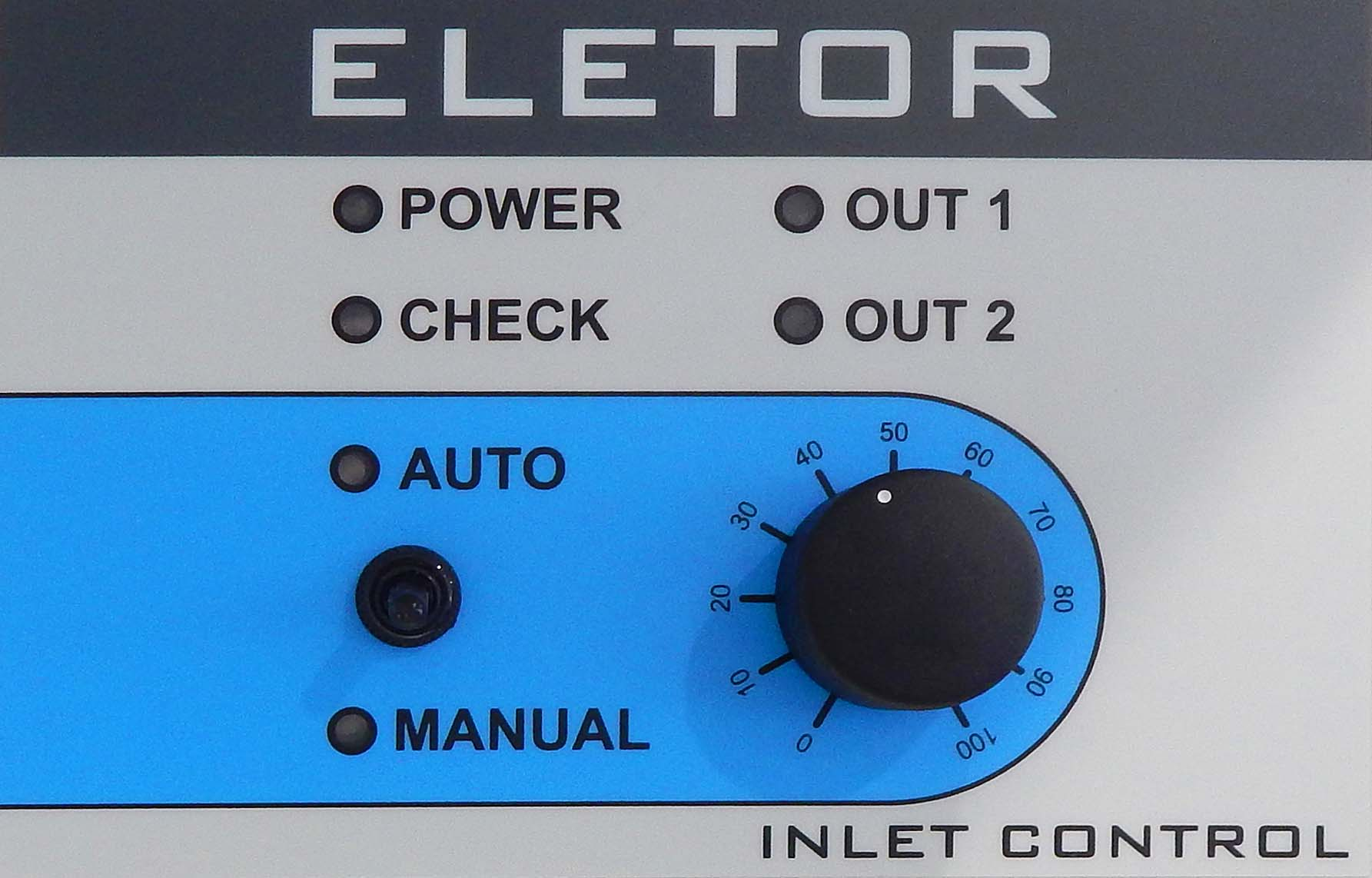

前面板
| 菜单 | 说明 |
|---|---|
 | 指示灯 POWER – 指示电源供电和蓄电池充电状态。 1.指示灯 CHECK – 在自动模式下，当控制器信号传递至输出端时常亮；当旋钮信号提供至输出端时闪烁。 2.OUT 1 – 指示通道 1 的异常。 3.OUT 2 – 指示通道 2 的异常。 4.AUTO – 自动工作模式。 5.MANUAL – 手动工作模式。 6.旋钮 0%-100% - 选择进风口开度。 |
错误与警告信息
错误信息用于告知用户设备运行中的异常。可能出现的错误信息如下：
- 指示灯 POWER – 不亮绿灯 – 无市电供电。
- 指示灯 CHECK – 黄灯闪烁 – 输出端提供的是电位器信号。
- 指示灯 OUT 1 – 红灯亮起 - 检测到第一通道存在异常（无控制信号、输出端短路或 24VDC 母线短路）。
- 指示灯 OUT 2 – 红灯亮起 - 检测到第二通道存在异常（无控制信号、输出端短路或 24VDC 母线短路）。
注意事项与警告
安装设备时，必须切断电源，因为部分组件上的电压会危及生命和健康。建议由具备相应资质的人员进行安装。
- 为避免设备使用过程中出现问题，必须在安装和使用前阅读说明书。不得擅自改动设备结构或自行维修。尤其不得更改元件和组件。
- 维护或检修工作应由授权人员（安装人员或厂家售后服务人员）执行。采用强制通风的畜舍必须配备报警系统。
- 设备制造商不对因安装不当、功能编程不当、意外事件后果及外部因素造成的损害承担责任。设备参数必须根据养殖场舍内的实际条件进行设置。这些设置属于个别情况，由养殖者自行决定。
- 设备制造商保留更改设备结构及软件的权利。 设备配备蓄电池组，不得使其过度放电，否则可能导致电池组损坏。 电池组两极短路可能引发火灾。
产品使用寿命结束后，不得与未分类的城市生活垃圾一同丢弃，应按照现行法规进行处置（欧盟 WEEE 指令 2012/19/UE）。 本产品按照 RoHS 要求（欧盟指令 2011/65/UE）制造。
控制器技术数据
| 参数 | 说明 |
|---|---|
| 交流供电电压 | 85 |
| 直流供电电压 | 120~370VDC |
| 输出电压 | 27,6VDC |
| 最大输出电流 | 1,8A |
| 效率 | 85% |
| 控制输出 0-10V | 的最大电流 30mA |
| ALARM 输出（触点）最大电流 | 3A |
| 输入和输出过电压保护 | 有 |
| 短路保护 | 自动 |
| 蓄电池组 | 4Ah 24V |
| 工作温度范围 | -10 +40oC |
| 设备尺寸 | 20x15x8 cm |
| 外壳防护等级 | IP65 |
控制器 IC-AC 随附以下物品：
- 膨胀锚栓 - 4 个，
- 蓄电池 12V 4Ah - 2 个，
- 电缆密封接头 PG13,5 - 1 个，
- 电缆密封接头 PG11 - 3 个，
- 电缆密封接头 PG9 - 3 个。
