控制器 SC-S
属于 SPEED CONTROL 系列的微处理器环境控制器。该控制器可靠、易于安装和使用，软件提供波兰语、英语、俄语和德语版本。控制器程序支持直观地设置以下参数：温度、定时换气、辅助加热、最低/最高通风水平及报警。
参数及特点：
- 第 I 组通风：
- 无级调节输出的最大电流 6A，
- 系统热保护，
- 通风软启动，
- 最低转速校准
- 第 II 组通风，隔离触点，最大 3A（可选 1）
- 辅助加热，隔离触点，最大 3A（可选 1）
- 报警输出 NO 和 NC：
- 电源中断指示，
- 温度低于最低阈值或高于最高阈值的指示
- 1 个用于温度测量的模拟输入
- 2 个 0-10V 输出
- 系统功耗 < 3W
- 密封外壳 IP56
- 电源电压 230VAC 50Hz
控制器安装
安装设备时必须切断电源，因为某些部件上的电压会危及生命和健康。
建议由具备资质的人员进行安装。
安装位置选择
应合理选择安装位置，确保授权人员能够方便地接近设备，同时确保动物和儿童无法接触设备。还应考虑环境条件，即设备应在 -10°C 至 40°C 的温度范围内运行，并安装在无阳光直射的位置。设备周围应保持空气自由流通。设备包含温度传感器。安装温度传感器时须遵守以下规则：
- 传感器不应安装在空气不流通或阳光直射的位置
- 传感器不应安装在建筑物的承重墙（外墙）上，
- 避免靠近散热器、灯具等发热设备，
- 不得将传感器放置在紧邻门或通风口的位置，
- 不得将传感器放置在动物能够接触的位置，
- 建议将传感器连接线布置在远离电源线的位置。
安装
设备可在严苛的环境条件下运行。正确安装的控制器和温度传感器能够抵御环境影响。 安装时应注意以下事项：
- 拧紧前应检查盖板密封垫，
- 必须拧紧盖板上的所有螺钉，
- 用于连接控制器的电缆应为圆形，
- 连接电缆后，应拧紧电缆密封接头，使电缆密封并固定，建议使用硅酮密封胶，
- 未使用的出线口（电缆密封接头）应封堵，
- 使用 4 个膨胀锚栓将控制器（外壳底部）固定在平整墙面上。
电气连接
连接系统前，务必确认电源已关闭！

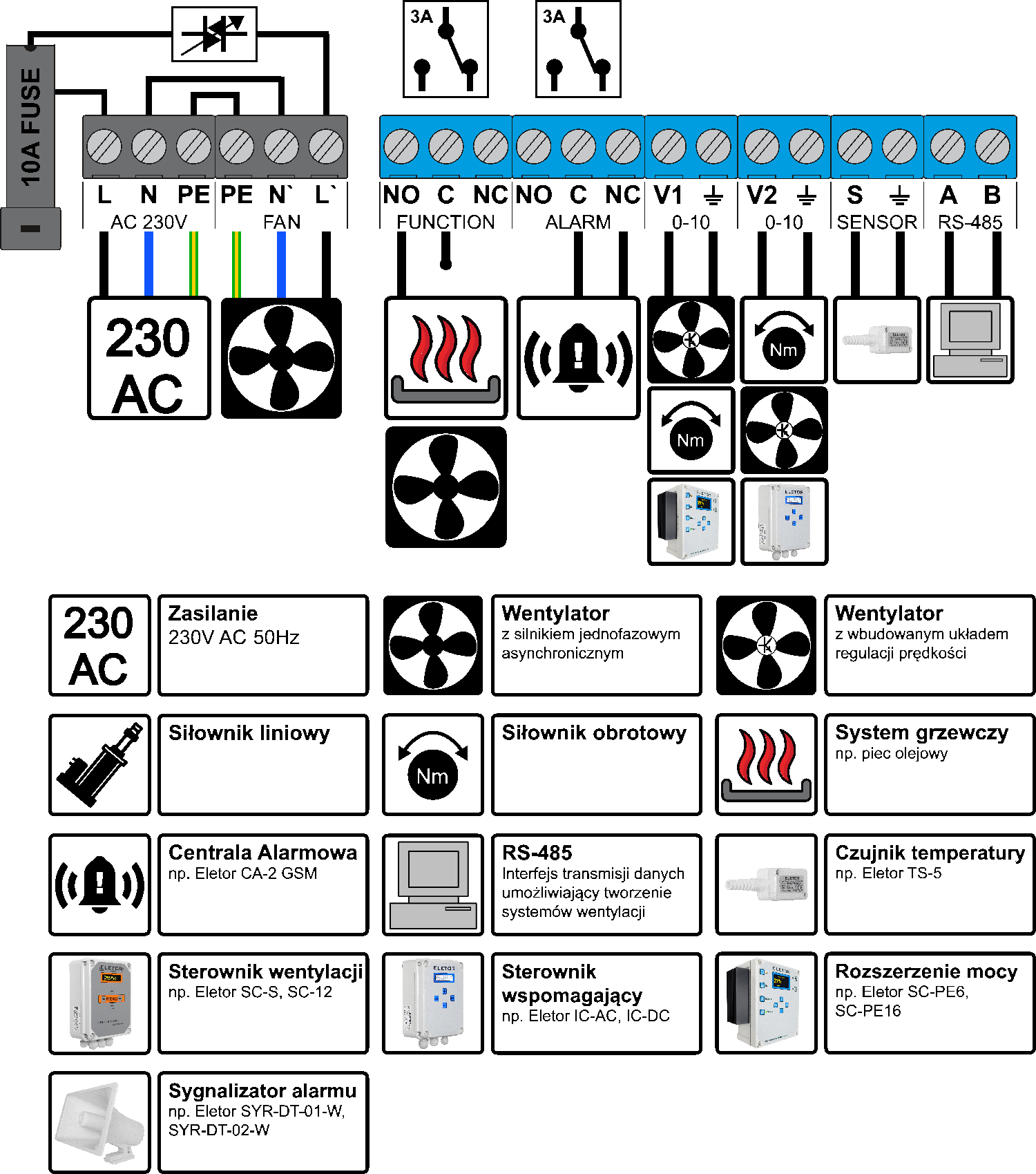

连接控制器前，应拧松螺钉并取下盖板。将电缆穿过橡胶电缆密封接头后，即可进行连接。下图显示了控制器的接线端子。
AC 接线端子 230V 连接至电源（配电箱）。必须使用 1P-B6 过电流断路器以及 T1 T2 型浪涌保护器。连接多个设备时，建议将控制器分组接至不同的“相”（L1、L2、L3），以均衡供电线路的负载。
FAN 接线端子 应直接连接至风机；控制多台风机时，总负载不得超过 6A，每台风机必须单独设置保护。不得从电源（配电箱）引出 PE 和 N，必须将其连接至控制器的引出端子。
FUNCTION 接线端子 为隔离继电器输出，触点最大电流为 6A（直接控制负载时，必须外接 1P-B6 过电流断路器），
可用于以下功能：
- 辅助加热 – 当测量温度降至设定值以下时，触点闭合。
- 第 2 组通风或喷淋系统 – 当测量温度高于设定温度与通风温度带宽之和时，触点闭合。 当测量温度高于设定温度与通风温度带宽之和时，触点闭合。
下图显示了第 2 组风机或加热器的连接方式。
ALARM 接线端子 为隔离输出 NC、C 和 NO，用于连接报警主机。在以下情况下触发报警：
- 温度过低或过高，
- 控制器或温度传感器损坏，
- 控制器供电电压中断；
- 控制器运行异常（例如控制器过热）
V1 0-10V 接线端子用于连接功率扩展模块或内置调速系统的风机。该端子的电压与通风水平成正比。
V2 0-10V 接线端子用于连接开启进风阀的执行器。
SENSOR 接线端子 连接至 1 温度传感器 TS3 或 TS5，无需区分极性。 建议将测量线布置在远离电源线的位置。
RS-485 接线端子可用于构建通风系统以及与 PC 通信。
工作原理
控制器的主要任务是将养殖舍内温度维持在养殖人员设定的水平。应注意，控制器仅是帮助养殖舍获得最佳环境条件的工具。然而，在这一过程中，养殖人员起主导作用，应根据不断变化的室外环境条件，尤其是畜舍内动物的需求调整设备设置，并通过报警主机监控设备的运行状态。
控制器首次启动
控制器首次启动时，必须设置电机运行禁区。
控制器适用于采用单相异步电机的风机，最大总电流消耗为 5A。用户连接所选风机后，必须调整风机，使其能够与控制器配合工作。换言之，必须设置风机的最低运行水平（转速）。此功能称为 “运行禁区”，由用户在 “高级设置” 中进行一次性设置。为正确完成此操作，建议由另一人协助，在一人设置 “运行禁区” 值时，另一人持续观察风机的运行情况。未设置运行禁区可能导致设备运行异常。当风机产生的压力开始使通风烟道的风阀略微抬起时，即可认为 “运行禁区” 值正确。更换连接至控制器的风机时，必须重新设置 “运行禁区”。
定时换气
换气是由控制器执行的一项功能，当舍内温度降至设定温度以下时启动。该功能为动物周期性地供应新鲜空气。换气由 3 个参数定义：
- “运行时间” - 确定风机启动运行的秒数，
- “间歇时间” - 确定风机停止的时间，单位为秒，
- “换气水平” - 确定“运行时间”内的通风功率。
例如，设置 60s/120s 表示风机每次启动运行 60s，两次启动之间的间歇时间为 120s。
上述所有参数均由用户设置。设置换气参数时，应注意以下规则：
- 仅在猪舍内温度降至设定温度以下时启动换气，
- 换气的基本功能是为动物周期性地供应新鲜空气，而不是维持舍内设定温度，
- 建议以短时、频繁的方式进行舍内换气，
- 应避免长时间换气，因为这可能导致温度波动过大，
- 必须根据动物的行为以及舍内外的实际条件调整设定参数，
- 可以关闭换气功能；在此情况下，无论在百分比模式还是时间模式下，均应将对应换气时间的位置设置为零，例如：0/120s
无级通风调节

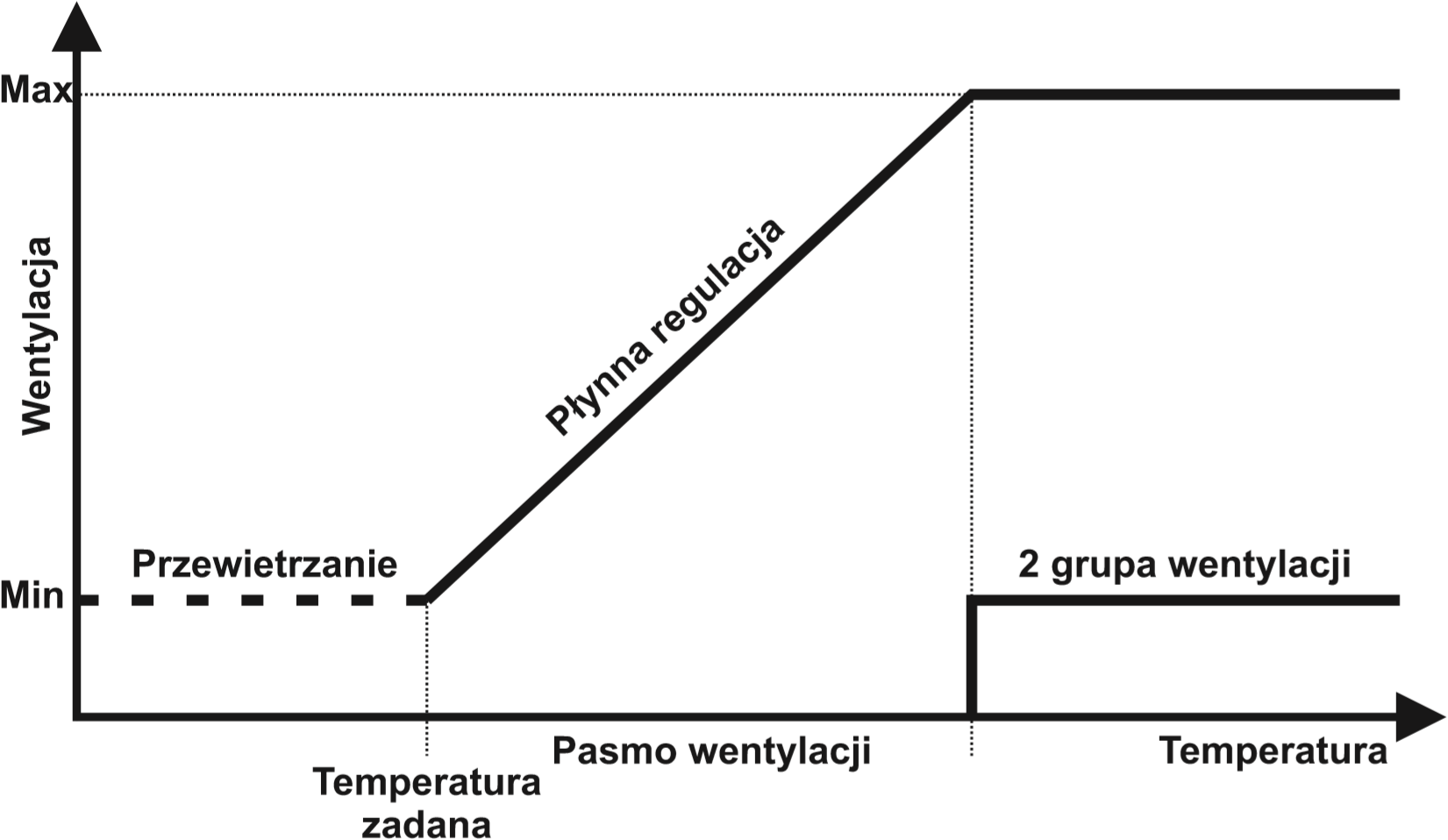

控制器在 “设定温度” 至 “设定温度” 与 “通风温度带宽” 之和的范围内，将通风从“最低转速”无级调节至 “最高转速”。超过此范围时，启动第 2 组通风。
超过此范围时，启动第 2 组通风，当舍内温度降至 “设定温度” 以下时，控制器定时对舍内进行换气，温度进一步下降时启动辅助加热。所有功能均取决于用户输入的设置。控制器程序还支持与报警主机配合使用，当猪舍内温度偏离设定参数时，可触发报警主机。
控制器编程
控制器具有一组默认设置，在以下两种情况下写入非易失性存储器：
- 设备首次启动，
- 数据存储器错误。
无电源或电源中断时，控制器不会丢失此前输入并保存的用户设置。
菜单使用
控制器配备多项功能，可针对具体应用进行调整。这些功能按组排列在菜单中，按下 （“右箭头”、“左箭头”） 中的任一按键即可访问菜单。使用 “+”和“-” 按键修改参数，自最后一次按键操作起经过 30s 后，编辑的参数将自动保存至非易失性存储器。
基本菜单功能
| 菜单 | 说明 |
|---|---|
| 温度 20,8°C W16% A | “信息模式” - 正常运行模式。显示屏显示当前温度，风机运行时还显示通风水平值。附加符号的含义：A-表示报警已触发，D - 表示加热已启动，W - 表示附加通风已启动 |
| 设定温度 20,0°C | “设定温度” – 确定无级通风调节过程起点的温度值。 |
| 换气 20s / 200s | “换气” – 设置两个时间值 1 “运行时间”、2 通风周期性启动之间的“间歇时间”。 |
| 换气水平 20% | “换气水平” - 换气运行期间的通风水平 |
| 最低温度报警 12,0°C | “最低温度报警” - 确定触发报警的绝对最低温度。 |
| 最高温度报警 28,0°C | "最高温度报警" - 确定触发报警的绝对最高温度。 |
| 辅助加热 12,0°C | 根据配置执行以下功能：“辅助加热” - 当温度降至所示值以下时，触点闭合。 |
| 第 2 级通风 25,0 | “第 2 级通风” - 当测量温度超过设定温度与通风温度带宽之和时，触点闭合。 |
| 通风温度带宽 5,0°C | “通风温度带宽” - 确定控制器对温度上升的响应速度（通风水平从最低 1 变为最高 1）。 |
| 最低转速 1% | “最低转速” – 设备无限期保持此状态，并在输出端提供设定值的电压。用于使设备与电机及风阀机构进行校准。 |
| 最高转速 100% | “最高转速” – 设备无限期保持此状态，并在输出端提供设定值的电压。用于限制通风所用的功率 |
高级菜单
高级菜单主要供安装人员使用，可使控制器适配安装系统及风机。同时按住两个菜单按键约 10s，即可进入高级设置。
| 菜单 | 说明 |
|---|---|
| 未进行 高级设置 | 此消息表示控制器尚未与通风系统进行校准，其运行可能异常。必须进入高级菜单并设置“运行禁区”。 |
| 设置 高级 | 指示已进入高级设置。 |
| 软件版本： 1907 | 软件版本信息。 |
| 运行禁区 1000 us | 校准直接连接至控制器的风机的最低转速，该参数对应通风水平“1%” |
| 触点功能 辅助加热 | 选择触点功能： • 辅助加热（默认） • 第 2 组通风 |
| 换气 时间模式 | 选择换气类型： • 时间模式（默认） • 百分比模式 |
| 范围 V1 从 2,0 至 10,0 | 调节 V1 0÷10V 输出端的电压变化范围。设置针对最低和最高电压值。此调节用于使控制器适配功率扩展模块或变频器。 |
| 反向 V1 否 | 启用后将反转 V1 输出特性。在由最低值和最高值设定的范围内，电压将随通风水平的提高而下降。V1 输出端的信号将为 10-0V 类型。 |
| 截止 V1 否 | 启用后，当通风水平为 0% 时，向 V1 0-10V 输出端提供 0V 水平，而非设定的最低值。 |
| 范围 V2 从 2,0 至 10,0 | 调节 V2 0÷10V 输出端的电压变化范围。设置针对最低和最高电压值。此调节用于校准风阀系统。 |
| 反向 V2 否 | 启用后将反转 V2 输出特性。在由最低值和最高值设定的范围内，电压将随通风水平的提高而下降。V2 输出端的信号将为 10-0V 类型。 |
| 温度校准 21,0°C -> 22,0°C | 温度传感器校准可重新标定读取值。 |
| 软启动 50% | 确定风机每次启动时的通风水平，风机加速至指定值后，再转至设定水平。 |
| 语言 波兰语 | 选择菜单语言：波兰语、英语、德语、俄语 |
| 退出 | 使用“+”按键退出高级菜单，所作更改将保存至非易失性存储器。 |
错误及警告消息
错误消息用于向用户提示控制器运行中的异常。以下列出可能出现的错误消息。
| 错误 | 说明 |
|---|---|
| 报警 过载 | 过载报警，在 75°C 时触发。设备暂停运行，直至冷却。 |
| 传感器开路！ 检查传感器 | 传感器开路，表示传感器或连接线损坏。 |
| 传感器短路！ 检查传感器 | 传感器短路，表示传感器或连接线损坏。 |
| 中断 电源 | 电源中断、供电电压过低、频率不正确或供电电压严重畸变。 |
注意事项及警告
安装设备时必须切断电源，因为某些部件上的电压会危及生命和健康。建议由具备资质的人员进行安装。
- 为避免设备使用过程中出现问题，必须在安装及使用前阅读本说明书。
- 不得擅自改动设备结构或自行维修。尤其不得更改零件和组件。
- 维护或检修工作应由授权人员（安装人员或厂家维修服务人员）执行。采用强制通风的畜舍必须配备报警系统。设备制造商不对因安装不当、功能编程不当、意外事件后果及外部因素造成的损失承担责任。
- 通风控制器的参数必须根据养殖舍内的实际条件进行设置。这些设置因具体情况而异，由养殖人员决定。设备制造商保留更改设备结构及软件的权利。
产品使用寿命结束后，不得将其与未分类的生活垃圾一同丢弃，而应按照现行法规进行处置（欧盟 WEEE 指令 2012/19/UE）。
本产品按照 RoHS 要求制造（欧盟指令 2011/65/UE）。
控制器技术数据
| 参数 | 说明 |
|---|---|
| 电源电压 | 230VAC 50Hz |
| FAN 无级调节输出的最大电流 | 6A |
| 输出电压调节范围 | 70V ÷ (Uz-5)V |
| ALARM 输出（触点）的最大电流 | 3A |
| FUNCTION 输出（触点）的最大电流 | 3A |
| 工作温度范围 | -20 +40oC |
| 温度测量范围 | 0 +50°C |
| 温度测量分辨率 | 0,1°C |
| 温度传感器故障检测 | 是 |
| 模拟传感器的最大数量 | 1 |
| 温度测量精度 – 模拟输入 | 1°C |
| 测量值与导线电阻的关系 – 模拟输入 | 15,8Ω/°C |
| 浪涌耐受能力（最大 E） | 210J |
| 过载保护 | 75°C |
| 设备尺寸 | 20x15x8 [cm] |
| 外壳防护等级 | IP56 |
SPEED CONTROL SERVOMOTOR 控制器套装包含：
- 1 个温度传感器 + 附件，
- 4 个膨胀锚栓，
- 1 个 10A 保险丝。
