Napájecí zdroj DC50W24VB

Záložní napájecí zdroj s funkcí automatického a ručního otevírání přívodů a odvodů vzduchu. Používá se k zajištění bezpečnosti hospodářských zvířat v případě výpadku napájení nebo poruchy řídicí jednotky. Zařízení po zjištění nesrovnalostí vyhlásí alarm a otevře navijáky na nastavenou úroveň.

Parametry a vlastnosti:

• Přepínač volby provozního režimu:
  • MANUAL
  • AUTO.
• Otočný ovladač stupně otevření přívodů vzduchu.
• Podporované standardy:
  • 0-10, 2-10, 10-0, 10-2.
• Možnost inverze řídicího signálu.
• Alarmové výstupy NO a NC.
• Signalizace výpadku napájení.
• Kontrola řídicího napětí 2-10V.
• Kontrola zkratu na výstupech 24VDC.
• Kontrola zkratu na výstupech 0-10V.
• 2 vstup 0-10V.
• 2 výstupy 0-10V.
• Elektronické ochrany vstupů, výstupů a vedení 24V.
• Baterie akumulátorů 24V 4.0 Ah.
• Hermetický kryt IP65.
• Napájecí napětí 85264VAC 4763Hz.

Instalace řídicí jednotky

nebezpečí

Při instalaci zařízení je bezpodmínečně nutné odpojit přívod elektrické energie, protože napětí na některých součástech je nebezpečné pro život a zdraví. Doporučuje se svěřit instalaci kvalifikované osobě.

Výběr místa montáže

Místo montáže je třeba volit uvážlivě s ohledem na snadný přístup k zařízení pro oprávněné osoby a nepřístupnost pro zvířata a děti. Je třeba zohlednit také klimatické podmínky, tj. zařízení musí pracovat v rozsahu teplot -10°C až 40 °C, na místě nevystaveném slunečnímu záření. Kolem zařízení musí být zajištěno volné proudění vzduchu.

Montáž

Zařízení může pracovat v agresivních klimatických podmínkách. Správně namontované zařízení je odolné vůči škodlivému působení prostředí.

Při montáži je třeba věnovat pozornost následujícím bodům:

• víko musí být utaženo všemi šrouby,
• kabely použité k připojení zařízení musí mít kruhový průřez,
• po připojení kabelu je třeba utáhnout kabelové vývodky tak, aby byl kabel utěsněn a zajištěn proti pohybu, doporučuje se použít silikon,
• nepoužité vývody (kabelové vývodky) je třeba zaslepit,
• spodní část krytu připevněte k rovné stěně 4 rozpěrnými hmoždinkami.

Elektrické připojení

nebezpečí

Před připojením systému se ujistěte, že je napájení vypnuté!

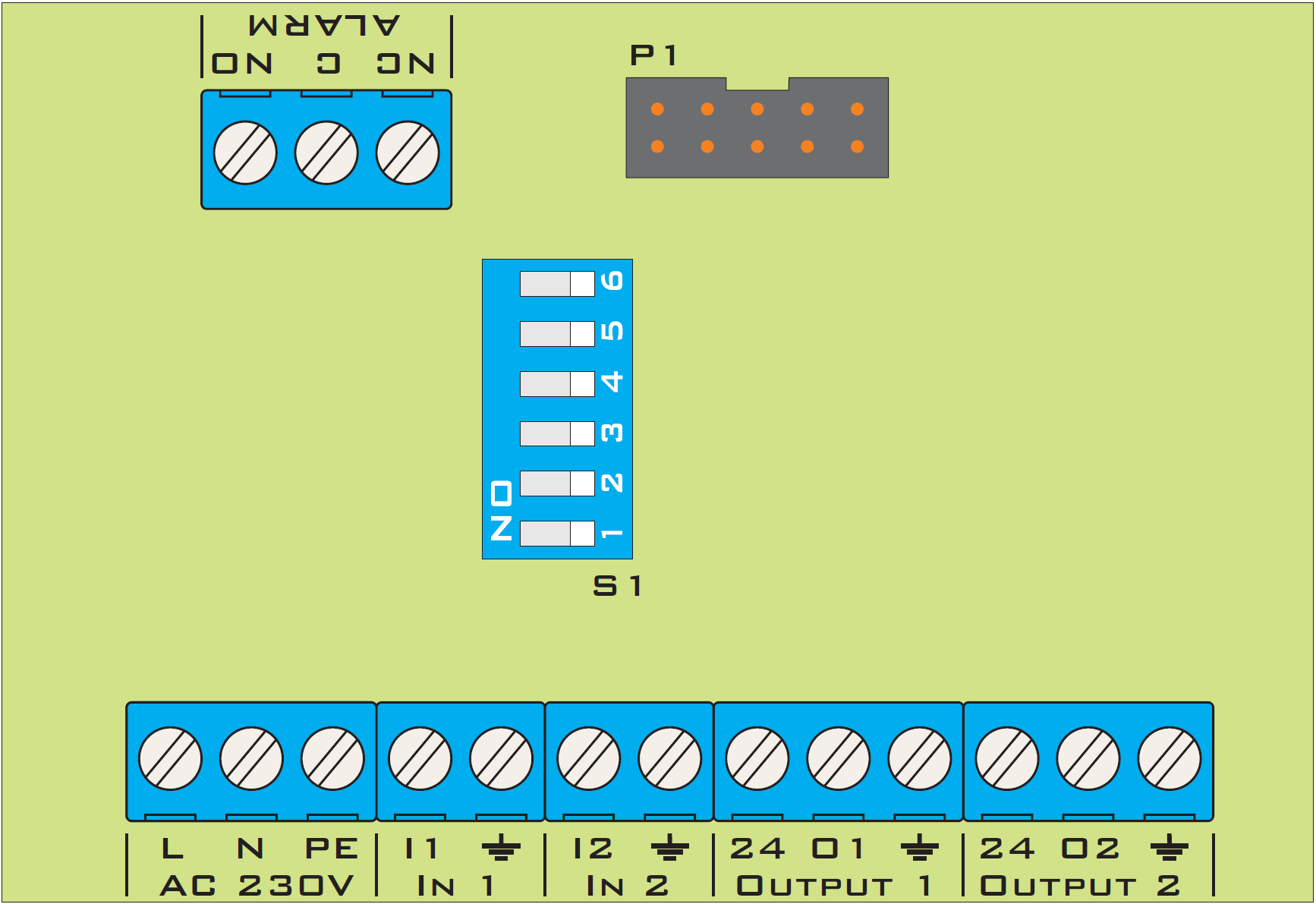

Po odšroubování zařízení je třeba sejmout přední panel. Za tímto účelem vytáhněte plochý kabel z konektoru označeného jako P1. Protáhněte kabely pryžovými kabelovými vývodkami a můžete přistoupit k jejich připojení. Připojení je třeba provést podle popisu.

Napájení 230V AC: připojte k napájení (rozvaděči). Je nutné použít nadproudový jistič (typu „S“ B6) a svodiče přepětí třídy „C“. Zařízení může být napájeno v širokém rozsahu napětí od 85V do 264V a frekvencí od 47 do 63Hz, aniž by to ovlivnilo provoz zařízení.

Konektor In1 a In2 je třeba připojit k řídicí jednotce za účelem přivedení řídicího signálu do systémů navijáků. Zařízení může obsluhovat dvě řídicí jednotky nebo jednu s oddělenou sekcí přívodů a odvodů vzduchu (svorky I1 a I2 je třeba propojit můstkem).

Konektor ALARM připojte k alarmové ústředně podle systému – sepnutý (NO a C), rozepnutý (NC a C). Alarm se aktivuje v následujících případech: •došlo k výpadku napájecího napětí zařízení, •došlo ke ztrátě řídicího signálu 2-10V alespoň na jednom ze vstupů, •došlo ke zkratu výstupního signálu nebo se jeho hodnota liší od měřené hodnoty, •došlo ke zkratu na sběrnici +24V napájející navijáky.

Konektor Ouput 1 a Ouput 2 připojte k pohonu (navijáku) způsobem požadovaným pro dané zařízení, popis připojení by měl být uveden v návodu příslušného pohonu (navijáku).

Přepínač provozního režimu S1 podle použitého pohonu (navijáku) je třeba zvolit odpovídající provozní režim. Ve výchozím nastavení jsou přepínače 1,2,3,4,5,6 v poloze off – provoz 2-10V.

Kanál 1	Kanál 2	Funkce
1 – off	4 – off	Provozní režim v rozsahu signálů 2-10V, řídicí napětí pod 1,5V vyvolá alarm.
1 – on	4 – on	Provozní režim v rozsahu signálů 0-10V, bez alarmové reakce na signál pod 1,5V.
2 – off	5 – off	Proporcionální provozní režim, signály na výstupu v rozsahu 0-10V nebo 2-10V.
2 – on	5 – on	Obrácený provozní režim, signály na výstupu v rozsahu 10-0V nebo 10-2V.
3 – off	6 – off	Inverze vstupu vypnuta.
3 – on	6 – on	Inverze vstupu zapnuta.

Princip činnosti

Záložní napájecí zdroj v režimu běžného provozu napájí pohony (navijáky) 24V a nabíjí akumulátory nebo udržuje jejich nabití; akumulátory zajistí napájení v případě výpadku napájení. Přepínač AUTO/MANUAL určuje provozní režim zařízení.

Režim MANUAL umožňuje přímé ovládání pohonů (navijáků) otočným ovladačem na panelu zařízení.

Režim AUTO – základní provozní režim, předává řídicí signál ze vstupu na výstup, provádí jeho odpovídající zpracování podle nastavení přepínače „S1“ a kontroluje úroveň vstupního signálu. V případě zjištění nesrovnalostí na daném vstupu zařízení přivede na svůj výstup signál z otočného ovladače na předním panelu. Alarmové relé se aktivuje v případě: •příliš nízkého vstupního signálu (Uin < 1,5V) – přepínač „S1“ 1-off, 4-off, •zkratu výstupního signálu na zem nebo 24V, •výpadku napájecího napětí, •zkratu napětí 24V.

Používání

Uživatel přepínačem zvolí režim MANUAL a otočným ovladačem stupeň otevření přívodů vzduchu odpovídající požadavkům – pohony pracují podle polohy otočného ovladače. Po dokončení nastavení přívodů vzduchu zvolte přepínačem režim AUTO a ponechte zařízení v provozu – přívody vzduchu se nastaví na úroveň požadovanou řídicí jednotkou ventilace. V nouzové situaci se přívody vzduchu nastaví podle polohy otočného ovladače.

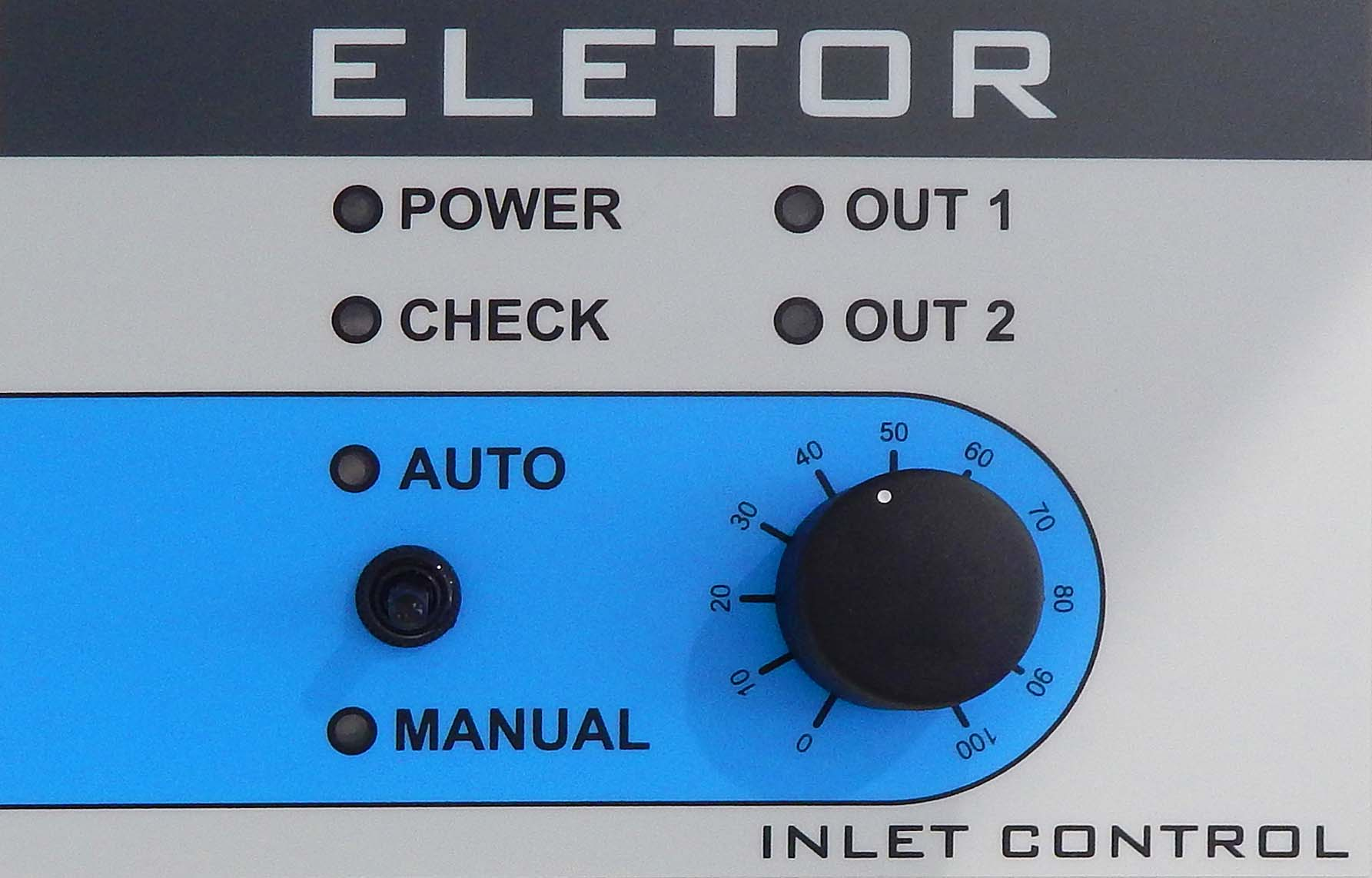

Přední panel

MENU

Popis

Kontrolka POWER – signalizuje přítomnost napájení a nabíjení akumulátorů. 1.Kontrolka CHECK – svítí trvale v automatickém režimu, když je na výstup předáván signál z řídicí jednotky, bliká při přivádění signálu z otočného ovladače na výstup. 2.OUT 1 – informuje o nesrovnalostech v kanálu 1. 3.OUT 2 – informuje o nesrovnalostech v kanálu 2. 4.AUTO – automatický provozní režim. 5.MANUAL – ruční provozní režim. 6.Otočný ovladač 0%-100% - volba stupně otevření přívodů vzduchu.

Chybová a výstražná hlášení

Chybová hlášení slouží k informování uživatele o nesrovnalostech v provozu zařízení. Níže jsou uvedena možná chybová hlášení:

• Kontrolka POWER – nesvítí zeleně – chybí síťové napájení.
• Kontrolka CHECK – bliká žlutě – na výstupy je přiveden signál z potenciometru.
• Kontrolka OUT 1 – svítí červeně - zjištění nesrovnalostí (chybí řídicí signál, zkrat na výstupu nebo zkrat na sběrnici 24VDC) v prvním kanálu.
• Kontrolka OUT 2 – svítí červeně - zjištění nesrovnalostí (chybí řídicí signál, zkrat na výstupu nebo zkrat na sběrnici 24VDC) ve druhém kanálu.

Poznámky a upozornění

nebezpečí

Při instalaci zařízení je bezpodmínečně nutné odpojit přívod elektrické energie, protože napětí na některých součástech je nebezpečné pro život a zdraví. Doporučuje se svěřit instalaci kvalifikované osobě.

• Aby se předešlo problémům s provozem zařízení, je nutné se před zahájením instalace a používání seznámit s návodem. Není dovoleno zasahovat do konstrukce ani provádět vlastní opravy. To se týká zejména změn prvků a součástí.
• Údržbu nebo servisní činnosti musí provádět oprávněný personál (instalační technik nebo firemní servis). V objektech pro chov hospodářských zvířat s nucenou ventilací je vyžadován alarmový systém.
• Výrobce zařízení neodpovídá za škody způsobené nesprávnou instalací, nesprávným naprogramováním funkcí, následky nahodilých událostí a vnějšími faktory. Zařízení vyžaduje nastavení parametrů podle podmínek panujících v chovném prostoru.Tato nastavení jsou individuální záležitostí závislou na rozhodnutí chovatele.
• Výrobce zařízení si vyhrazuje právo na změny konstrukce zařízení a softwaru. Součástí zařízení je baterie akumulátorů, nesmí dojít k jejich nadměrnému vybití, které může způsobit poškození baterie. Zkrat pólů baterie může způsobit požár.

upozornění

Po ukončení používání výrobku jej nevyhazujte spolu s netříděným komunálním odpadem, ale zlikvidujte jej v souladu s platnými předpisy (směrnice WEEE Evropské unie 2012/19/EU). Výrobek byl vyroben v souladu s požadavky RoHS (směrnice Evropské unie 2011/65/EU).

Technické údaje řídicí jednotky

Parametr	POPIS
Střídavé napájecí napětí	85264VAC 4763Hz
Stejnosměrné napájecí napětí	120~370VDC
Výstupní napětí	27,6VDC
Maximální výstupní proud	1,8A
Účinnost	85%
Maximální proud řídicích výstupů 0-10V	30mA
Maximální proud výstupu (kontaktu) ALARM	3A
Přepěťová ochrana vstupů a výstupů	ANO
Ochrana proti zkratu	Automatická
Baterie akumulátorů	4Ah 24V
Rozsah provozních teplot	-10 +40oC
Rozměry zařízení	20x15x8 cm
Stupeň krytí krytu	IP65

informace

Řídicí jednotka IC-AC obsahuje v sadě:

• rozpěrné hmoždinky - 4 ks,
• akumulátory 12V 4Ah - 2 ks,
• kabelovou vývodku PG13,5 - 1 ks,
• kabelovou vývodku PG11 - 3 ks,
• kabelovou vývodku PG9 - 3 ks.
