Regulátor IC-AC
Regulátor pohonů a zdvihacích mechanismů přívodů vzduchu založených na střídavých motorech s chodem vpravo/vlevo a s potenciometrem pro snímání aktuální polohy. Regulátor plní funkci převodníku signálu 0-10V na míru otevření přívodů vzduchu, navíc umožňuje ruční ovládání.
Parametry a vlastnosti:
- Provozní režimy:
- MANUAL – ruční ovládání pomocí tlačítek „+“, „-“;
- AUTO – automatický provoz v kalibrovaném rozsahu úměrný signálu 0-10V;
- NOUZOVÝ – při ztrátě řídicího signálu se přívody vzduchu otevřou na úroveň nastavenou v procentech;
- Reléový výstup (vpravo/vlevo) 2A;
- Řídicí signál: 0-10V;
- Možnost inverze řídicího signálu;
- Měření polohy pomocí potenciometru 1-100kΩ;
- Programovatelná hystereze a doba průměrování odečtů;
- Hermetický kryt IP56;
- Napájecí napětí 230VAC 50Hz;
- Jazyk menu:
- polština
- angličtina
- ukrajinština
- ruština
Instalace regulátoru
Při instalaci zařízení je bezpodmínečně nutné odpojit přívod elektrické energie, protože napětí na některých součástech je nebezpečné pro život a zdraví. Doporučuje se svěřit instalaci kvalifikované osobě.
Volba místa montáže
Místo montáže je nutné zvolit uvážlivě s ohledem na snadný přístup oprávněných osob k zařízení a jeho nepřístupnost pro zvířata a děti. Je nutné zohlednit také klimatické podmínky, tzn. zařízení musí pracovat v rozsahu teplot -10°C až 40 °C, na místě nevystaveném slunečnímu záření.
Montáž
Zařízení může pracovat v agresivních klimatických podmínkách. Správně namontované zařízení je odolné vůči škodlivým vlivům prostředí.
Při montáži je nutné věnovat pozornost následujícím bodům:
- víko musí být přitaženo všemi šrouby,
- kabely použité k připojení zařízení musí mít kruhový průřez,
- po připojení kabelu je nutné dotáhnout kabelové vývodky tak, aby byl kabel utěsněn a zajištěn proti pohybu, doporučuje se použití silikonu,
- nepoužité vývody (kabelové vývodky) je nutné zaslepit,
- spodní část krytu připevníme k rovné stěně 4 hmoždinkami.
Elektrické připojení
Před připojením systému se ujistěte, že je napájení vypnuté!

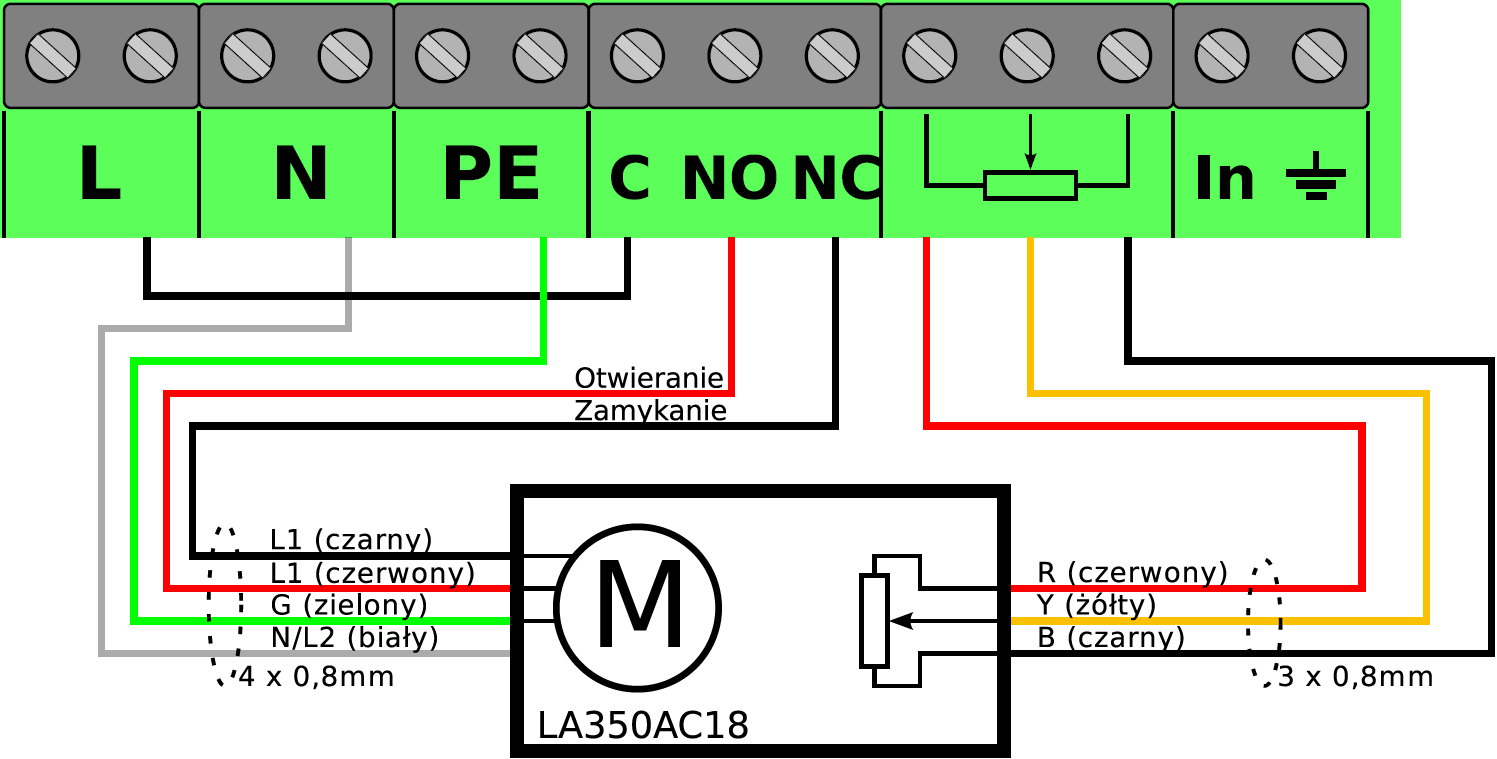

Po odšroubování zařízení je nutné sejmout přední panel. Za tímto účelem vytáhneme plochý kabel z konektoru označeného P1. Protáhneme kabely pryžovými kabelovými vývodkami a můžeme přistoupit k jejich připojení. Připojení je nutné provést podle popisu. Svorky regulátoru jsou znázorněny na následujícím obrázku.
Napájení 230V AC z rozváděče připojíme ke svorkám:
- Svorka L fázová svorka. Je vyžadováno použití jističe (typu „S“ B3) a svodičů přepětí.
- Svorka N neutrální svorka.
- Svorka PE ochranná svorka.
Výstup pro pohon:
- Svorku L propojíme vodičem se svorkou C za účelem přivedení napětí na relé.
- Svorka N neutrální svorka pohonu.
- Svorka PE ochranná svorka pohonu – kryt.
- Svorka NO svorka pohonu pro směr otevírání přívodů vzduchu.
- Svorka NC svorka pohonu pro směr zavírání přívodů vzduchu.
- Konektor potenciometru – je nutné připojit podle označení ve schématu pohonu. Polarita napájení potenciometru musí být zvolena tak, aby jednotky polohy při otevírání přívodů vzduchu rostly a při zavírání klesaly. Pokud je tomu jinak, je nutné zaměnit vodiče napájení potenciometru.
- Konektor In – je nutné připojit k regulátoru za účelem přivedení řídicího signálu do systémů zdvihacích mechanismů.
Princip činnosti
Regulátor v automatickém režimu převádí řídicí signál z rozsahu 0-10V na odpovídající polohu pohonu přívodů vzduchu. Je nutné provést kalibraci pohonu v poloze maximálního otevření a zavření přívodů vzduchu. Během kalibrace je nutné dbát na to, aby lana vedoucí k přívodům vzduchu zůstávala trvale napnutá. Při kalibraci musí tlačítko „+“ otevírat přívody vzduchu a tlačítko „-“ je musí zavírat. Pokud je tomu jinak, je nutné zaměnit vodiče na svorkách NO a NC. Polohy odečtené z potenciometru pro otevření a zavření se musí lišit o více než 100 jednotek. Jednotky polohy odečítané z potenciometru musí při otevírání přívodů vzduchu růst a při zavírání klesat. Pokud je tomu jinak, je nutné zaměnit vodiče napájení potenciometru. Po správné kalibraci je regulátor připraven k automatickému provozu a bude řídit polohu pohonu. Přivedení řídicího signálu na úrovni nižší než 1,5V způsobí nastavení přívodů vzduchu do nouzové polohy.
Používání
Regulátor přívodů vzduchu může pracovat v jednom ze dvou režimů: ručním nebo automatickém. Zvolený provozní režim se ukládá do paměti a je nezávislý na výpadku napájení – regulátor se po zapnutí napájení vrátí do režimu, ve kterém naposledy pracoval. Aktuálně zvolený provozní režim je označen na displeji:
- MANUAL - dlouhým podržením "+" nebo "-" se zapne ruční režim. V tomto režimu se přívody vzduchu ovládají ručně tlačítky: „+“ - otevírání, „-“ - zavírání.
- AUTO - dlouhým podržením "Esc" se zapne automatický režim. V tomto režimu pracují přívody vzduchu automaticky a jsou řízeny signálem 0-10V z konektoru In.
Funkce základního menu
| MENU | Popis |
|---|---|
| MANUAL STOP POT 539 | „Informační režim” – ručního provozu. Zobrazované informace: - STOP – pohon zastaven; - OPEN – otevírání přívodů vzduchu po stisknutí tlačítka „+“; - CLOSE – zavírání přívodů vzduchu po stisknutí tlačítka „-“; - POT 539 – parametr aktuální polohy pohonu určený potenciometrem. •Přechod do automatického provozního režimu po podržení tlačítka „Esc“ |
| AUTO 20 % = In 3,70 POT 511 | „Informační režim” automatického provozu. Zobrazované informace: 20 % Hodnota požadované polohy otevření přívodů vzduchu "=" přívody vzduchu v nastavené poloze "–" zavírání přívodů vzduchu do stanovené polohy "+" otevírání přívodů vzduchu do stanovené polohy In 3,70 měření řídicího napětí na svorkách In POT 511 parametr aktuální polohy pohonu určený potenciometrem. Přechod do ručního provozního režimu po podržení tlačítka „+“ nebo „-“ |
| Klapky nouzově 30 % | „Klapky nouzově” – nastavení hodnoty nouzového otevření klapek (přívodů vzduchu) při ztrátě řídicího signálu. Přívody vzduchu se otevřou na nastavenou úroveň při poruše regulátoru nebo signálového kabelu. |
| Kalibrace Otevř 671 -> 311 | „Kalibrace otevření” – kalibrace otevření přívodů vzduchu se provádí nastavením maximálního otevření (krajní polohy) přívodů vzduchu pomocí tlačítek „+“ a „-“. První zobrazená hodnota představuje naposledy uložené nastavení, druhá hodnota aktuální polohu pohonu. Tlačítko „Ok“ uloží zadaná nastavení do paměti, „Esc“ ukončí režim kalibrace bez uložení. |
| Kalibrace Zavř 281 -> 311 | „Kalibrace zavření” – kalibrace zavření přívodů vzduchu se provádí nastavením minimální polohy přívodů vzduchu pomocí tlačítek „+“ a „-“. První zobrazená hodnota představuje naposledy uložené nastavení, druhá hodnota aktuální polohu pohonu. Tlačítko „Ok“ uloží zadaná nastavení do paměti, „Esc“ ukončí režim kalibrace bez uložení. |
| Doba průměrování 5 s | „Doba průměrování” – doba průměrování řídicího signálu z konektoru In, chrání před oscilacemi na řídicím vstupu. |
| Inverze Ne | „Inverze” – zapnutí této funkce přizpůsobí regulátor řídicímu signálu 10-0V |
| Jazyk Polština | „Jazyk” – výběr jazyka menu |
| Hystereze Pot 5 | „Hystereze potenciometru” – změna parametru polohy pohonu menší než nastavená hodnota se při polohování nezohledňuje. Parametr slouží k eliminaci velmi malých pohybů pohonu a rušení z potenciometru. |
Poznámky a varování
Při instalaci zařízení je bezpodmínečně nutné odpojit přívod elektrické energie, protože napětí na některých součástech je nebezpečné pro život a zdraví. Doporučuje se svěřit instalaci kvalifikované osobě.
- Aby se předešlo problémům s provozem zařízení, je nutné se před zahájením instalace a používání seznámit s návodem. Není dovoleno zasahovat do konstrukce ani provádět vlastní opravy. To se týká zejména provádění změn prvků a součástí.
- Údržbu nebo servis smí provádět oprávněný personál (instalační technik nebo firemní servis). V budovách pro chov hospodářských zvířat s nuceným větráním je vyžadován poplachový systém.
- Výrobce zařízení neodpovídá za škody způsobené nesprávnou instalací, nesprávným naprogramováním funkcí, následky nahodilých událostí a vnějšími faktory.
- Zařízení vyžaduje nastavení parametrů podle podmínek v chovném prostoru. Tato nastavení jsou individuální záležitostí závislou na rozhodnutí chovatele. Výrobce zařízení si vyhrazuje právo na změny konstrukce zařízení a softwaru.
Po ukončení používání výrobku jej nevyhazujte společně s netříděným komunálním odpadem, ale zlikvidujte jej v souladu s platnými předpisy (směrnice WEEE Evropské unie 2012/19/EU). Výrobek byl vyroben v souladu s požadavky RoHS (směrnice Evropské unie 2011/65/EU).
Technické údaje regulátoru
| Parametr | POPIS |
|---|---|
| Střídavé napájecí napětí | 230VAC 50Hz |
| Maximální výstupní proud | 2A |
| Výstupní odrušovací filtr | RC |
| Vstupní impedance | 100kΩ |
| Přepěťová ochrana vstupů a výstupů | ANO |
| Napájení potenciometru | 10VDC |
| Maximální proud výstupů potenciometru | 30mA |
| Rozsah provozních teplot | -10 +40oC |
| Rozměry zařízení | 20x15x8 cm |
| Stupeň krytí krytu | IP65 |
Regulátor IC-AC obsahuje v sadě:
- 4 hmoždinky,
- 2 kabelovou vývodku PG11,
- 2 kabelovou vývodku PG9.
