Řídicí skříň krmného dopravníku

Skříň pro řízení kuličkového nebo spirálového krmného dopravníku. Spojuje ochranu, stykač, přepínač a časovací obvod v jedné skříni a umožňuje použití pouze jednoho snímače krmiva v krmítku. Časovací obvod omezuje opotřebení kontaktů eliminací krátkých sepnutí motoru a prodlužuje životnost mechanického systému omezením maximální doby provozu při nedostatku krmiva.

Parametry a vlastnosti:​

  • Tepelná ochrana motoru
    • FC-T2A5P – (1,6 – 2,5)A
    • FC-T4AP – (2,5 – 4)A
  • Integrovaný výkonový stykač 6A
  • Přepínač provozního režimu AUTOMAT – VYPNUTO – MANUAL
  • Zpoždění zapnutí 0 - 10 min
  • Zpožděné vypnutí při nedostatku krmiva 10 – 60 min
  • Jistič v řídicím obvodu
  • Vstup pro bezpečnostní koncový spínač
  • Spolupráce s pasivně napájenými kapacitními snímači
  • Utěsněná skříň IP65
  • Nízká spotřeba energie:
    • 0,6W čekání
    • 2,3W provoz

Funkce​

Ruční provoz​

Systém se spustí okamžitě a pracuje až do vypnutí nebo rozepnutí bezpečnostního koncového spínače, případně do aktivace tepelné ochrany motoru.

Automatický provoz​

Po zjištění nedostatku krmiva v krmítku snímač vydá signál ke spuštění. Pokud je bezpečnostní koncový spínač sepnutý, řídicí skříň krmného dopravníku začne odměřovat dobu T1 (zpožděného zapnutí) v rozsahu 0-10min. Po uplynutí stanovené doby T1 se spustí motor krmného dopravníku, který pracuje, dokud snímač krmiva nesignalizuje naplnění krmítka. V případě nedostatku krmiva v zásobníku se motor vypne po maximální době provozu T2 v rozsahu 10-60min. Další spuštění krmného dopravníku bude možné po doplnění krmiva, vypnutí a opětovném zapnutí systému.

nebezpečí

Změna nastavení dob T1,T2 vyžaduje vypnutí a opětovné zapnutí systému.

Zapojení​

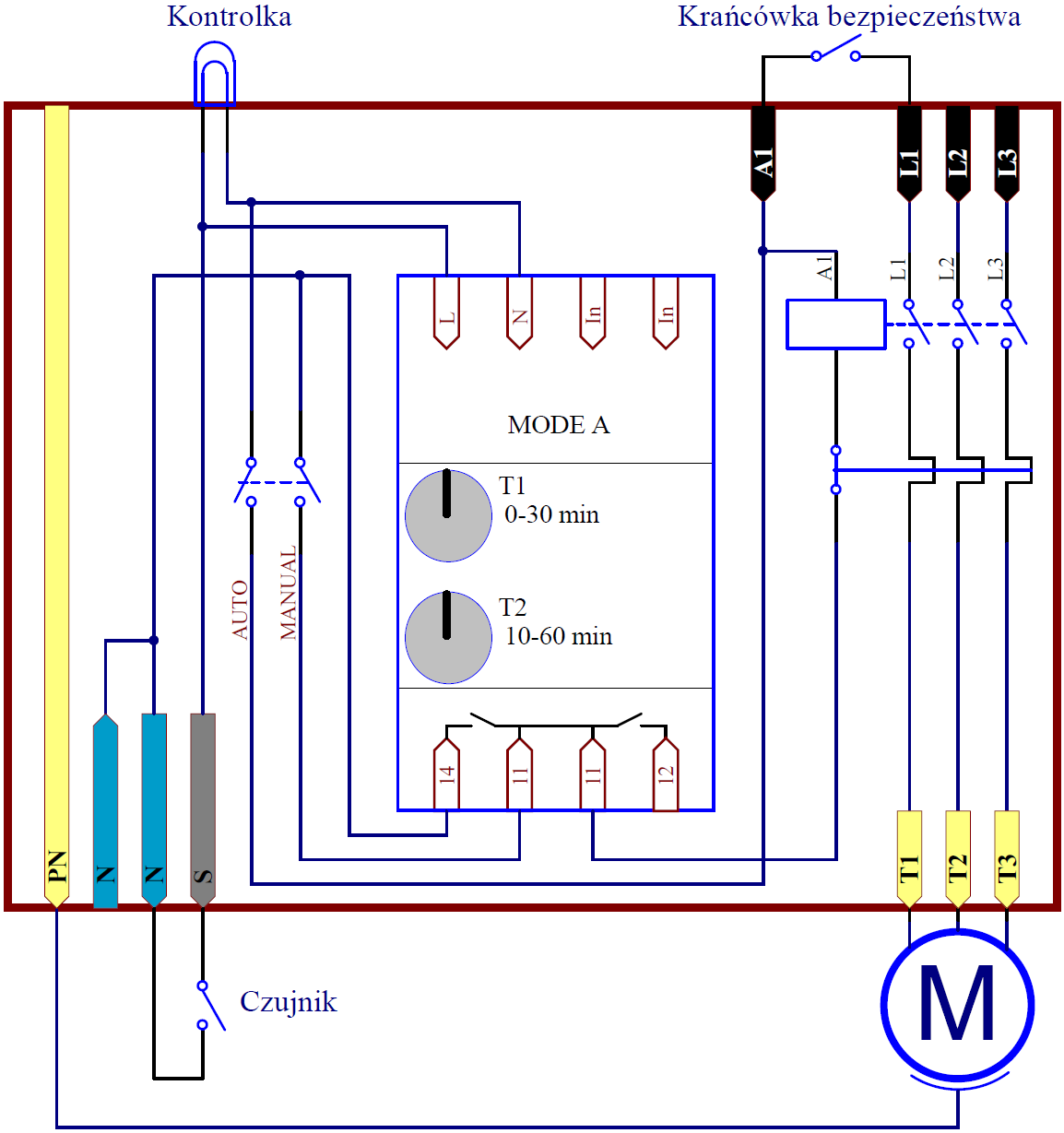

Zapojení

Poznámky a varování​

  • Před zahájením provozu zařízení je nutné se seznámit s návodem.
  • Před otevřením krytu zařízení je bezpodmínečně nutné vypnout napájecí napětí.
  • Zařízení musí být napájeno ze sítě s připojeným ochranným obvodem.
  • Nebezpečná napětí se vyskytují na všech vnitřních součástech a svorkách zařízení a mohou přetrvávat až jednu minutu po vypnutí napájení.
  • Chraňte zařízení před vniknutím jakýchkoli předmětů, kapalin a vlhkosti do jeho vnitřního prostoru.
  • Na tepelné ochraně je nutné nastavit požadovaný proud. Příliš vysoká hodnota může vést k poškození motoru, příliš nízká k vypínání krmného dopravníku.
