Tápegység DC50W24VB

Szünetmentes tápegység a légbevezetők és légkivezetők automatikus és kézi nyitásának funkciójával. A haszonállatok biztonságának biztosítására szolgál áramkimaradás vagy a vezérlő meghibásodása esetén. Rendellenesség észlelésekor a készülék riasztást ad, és az emelőszerkezeteket a beállított szintig nyitja.

Paraméterek és jellemzők:

• Üzemmódválasztó kapcsoló:
  • MANUAL
  • AUTO.
• A légbevezetők nyitási fokának forgatógombja.
• Támogatott szabványok:
  • 0-10, 2-10, 10-0, 10-2.
• A vezérlőjel invertálásának lehetősége.
• Riasztási kimenetek NO és NC.
• Áramkimaradás jelzése.
• A vezérlőfeszültség felügyelete 2-10V.
• A 24VDC kimenetek rövidzárlat-felügyelete.
• A 0-10V kimenetek rövidzárlat-felügyelete.
• 2 bemenet 0-10V.
• 2 kimenetek 0-10V.
• A bemenetek, kimenetek és a 24V vonal elektronikus védelme.
• Akkumulátortelep 24V 4.0 Ah.
• Hermetikus készülékház IP65.
• Tápfeszültség 85264VAC 4763Hz.

A vezérlő telepítése

veszély

A készülék telepítése során az elektromos energiaellátást feltétlenül le kell kapcsolni, mivel egyes részegységeken a feszültség élet- és egészségveszélyes. A telepítést ajánlott szakképzett személyre bízni.

A szerelési hely kiválasztása

A szerelési helyet körültekintően kell kiválasztani, figyelembe véve, hogy a készülék az arra jogosult személyek számára könnyen hozzáférhető, az állatok és gyermekek számára pedig hozzáférhetetlen legyen. Figyelembe kell venni a klimatikus körülményeket is, azaz a készüléknek -10°C és 40 °C közötti hőmérséklet-tartományban, közvetlen napsugárzástól védett helyen kell működnie. A készülék körül biztosítani kell a levegő szabad áramlását.

Szerelés

A készülék agresszív klimatikus körülmények között is működhet. A megfelelően felszerelt készülék ellenáll a környezet káros hatásainak.

A szerelés során a következőkre kell figyelni:

• a fedél minden csavarját meg kell húzni,
• a készülék bekötéséhez használt kábeleknek kör keresztmetszetűnek kell lenniük,
• a kábel bekötése után a tömszelencéket úgy kell meghúzni, hogy biztosítsák a kábel tömítését és rögzítését, szilikon használata ajánlott,
• a nem használt kábelkivezetéseket (tömszelencéket) le kell zárni,
• a készülékház alsó részét sík falra kell rögzíteni 4 feszítődübellel.

Elektromos bekötés

veszély

Az áramkör csatlakoztatása előtt meg kell győződni arról, hogy a tápellátás ki van kapcsolva!

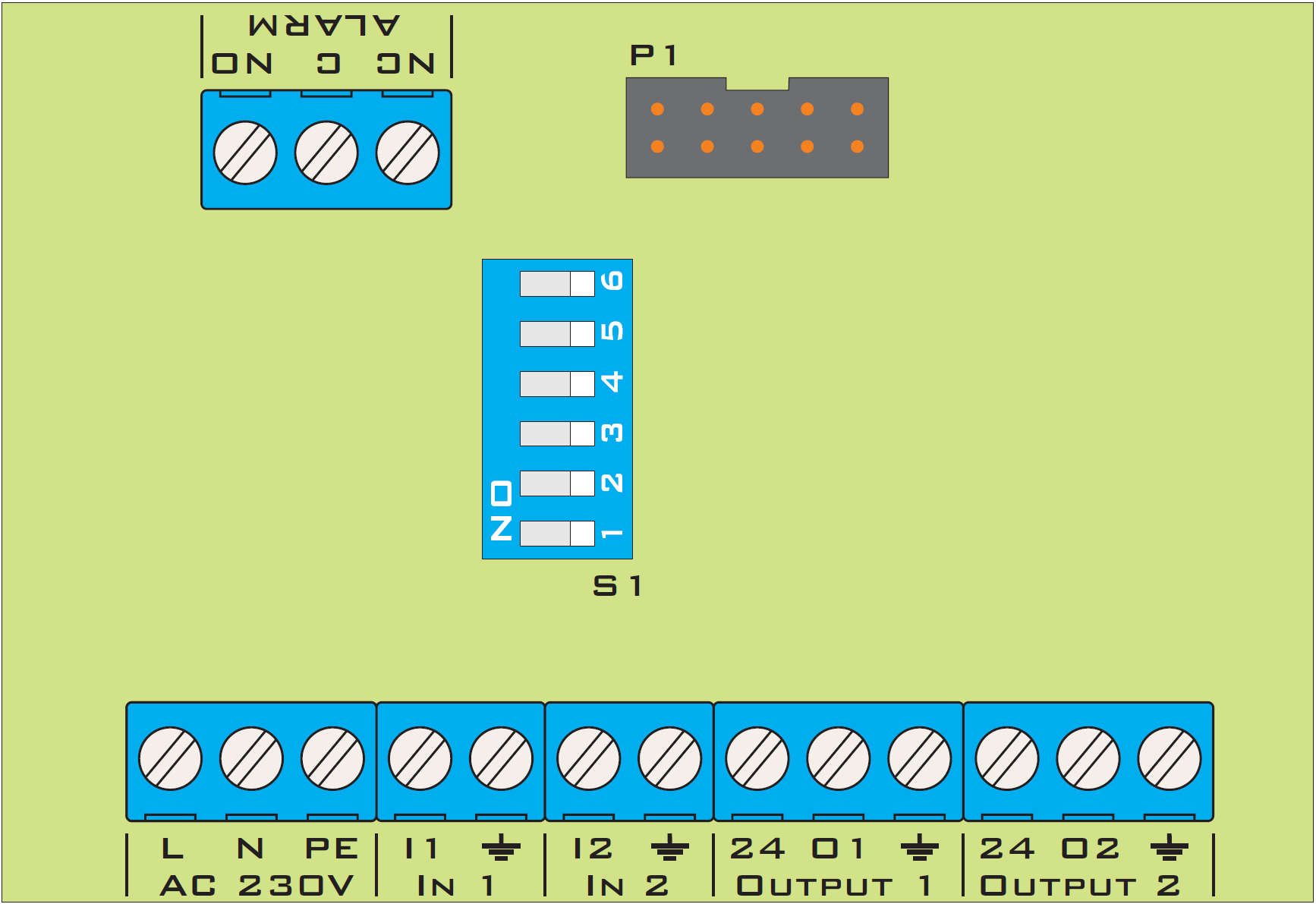

A készülék csavarjainak kicsavarása után az előlapot le kell venni. Ehhez ki kell húzni a szalagkábelt a P1 jelölésű csatlakozóból. A kábeleket át kell vezetni a gumi tömszelencéken, ezután megkezdhető a bekötésük. A bekötést a leírás szerint kell elvégezni.

Tápellátás 230V AC: csatlakoztatni kell a tápellátáshoz (elosztóhoz). Kötelező kismegszakító („S” típusú B6), valamint „C” osztályú túlfeszültség-korlátozók használata. A készülék széles, 85V és 264V közötti feszültségtartományban, valamint 47 és 63Hz közötti frekvenciatartományban táplálható, anélkül, hogy ez befolyásolná a készülék működését.

In1 és In2 csatlakozó a vezérlőhöz kell csatlakoztatni, hogy az emelőszerkezetek rendszerei megkapják a vezérlőjelet. A készülék két vezérlőt vagy egyetlen, külön légbevezető és légkivezető szekcióval rendelkező vezérlőt képes kezelni (a I1 és I2 kapcsokat át kell hidalni).

ALARM csatlakozó a riasztóközponthoz kell csatlakoztatni, a rendszertől függően – zárt (NO és C), nyitott (NC és C). A riasztás a következő esetekben kapcsol be: •megszűnt a készülék tápfeszültsége, •megszűnt a 2-10V vezérlőjel legalább az egyik bemeneten, •a kimeneti jel rövidzárlata lépett fel, vagy annak értéke eltér a mért értéktől, •rövidzárlat lépett fel az emelőszerkezeteket tápláló +24V sínen.

Ouput 1 és Ouput 2 csatlakozó a működtetőhöz (emelőszerkezethez) csatlakoztatandó az adott készülék által megkövetelt módon, a bekötés leírásának az adott működtető (emelőszerkezet) útmutatójában kell szerepelnie.

Üzemmódkapcsoló S1 az adott működtetőtől (emelőszerkezettől) függően ki kell választani a megfelelő üzemmódot. Alapértelmezés szerint a 1,2,3,4,5,6 kapcsolók off állásban vannak – 2-10V működés.

Csatorna 1	Csatorna 2	Funkció
1 – off	4 – off	Működés a 2-10V jeltartományban, a 1,5V alatti vezérlőfeszültség riasztást vált ki.
1 – on	4 – on	Működés a 0-10V jeltartományban, a 1,5V alatti jelre nincs riasztási reakció.
2 – off	5 – off	Arányos üzemmód, a kimeneti jelek a 0-10V vagy 2-10V tartományban vannak.
2 – on	5 – on	Fordított üzemmód, a kimeneti jelek a 10-0V vagy 10-2V tartományban vannak.
3 – off	6 – off	Bemeneti invertálás kikapcsolva.
3 – on	6 – on	Bemeneti invertálás bekapcsolva.

Működési elv

A szünetmentes tápegység normál üzemmódban táplálja a 24V működtetőket (emelőszerkezeteket), és tölti vagy feltöltött állapotban tartja az akkumulátorokat, amelyek áramkimaradás esetén biztosítják a tápellátást. A AUTO/MANUAL kapcsoló határozza meg a készülék üzemmódját.

A MANUAL üzemmód lehetővé teszi a működtetők (emelőszerkezetek) közvetlen vezérlését a készülék paneljén található forgatógombbal.

A AUTO üzemmód – az alapvető üzemmód, amely a vezérlőjelet a bemenetről a kimenetre továbbítja, a „S1” kapcsoló beállításainak megfelelő feldolgozást végezve, és felügyeli a bemeneti jel szintjét. Ha az adott bemeneten rendellenességet észlel, a készülék az előlapon található forgatógomb jelét adja a kimenetére. A riasztórelé a következő esetekben lép működésbe: •túl alacsony bemeneti jel (Uin < 1,5V) – „S1” kapcsoló 1-off, 4-off, •a kimeneti jel rövidzárlata a testhez vagy a 24V ponthoz, •a tápfeszültség hiánya, •a 24V feszültség rövidzárlata.

Használat

A felhasználó a kapcsolóval kiválasztja a MANUAL üzemmódot, a forgatógombbal pedig a légbevezetők igényeknek megfelelő nyitási fokát – a működtetők a forgatógomb beállításának megfelelően működnek. A légbevezetők beállításának befejezése után a kapcsolóval ki kell választani a AUTO üzemmódot, majd a készüléket ebben az állapotban kell hagyni – a légbevezetők a szellőzésvezérlő által megkövetelt szintre állnak. Vészhelyzetben a légbevezetők a forgatógomb beállításának megfelelően állnak be.

Előlap

MENÜ

Leírás

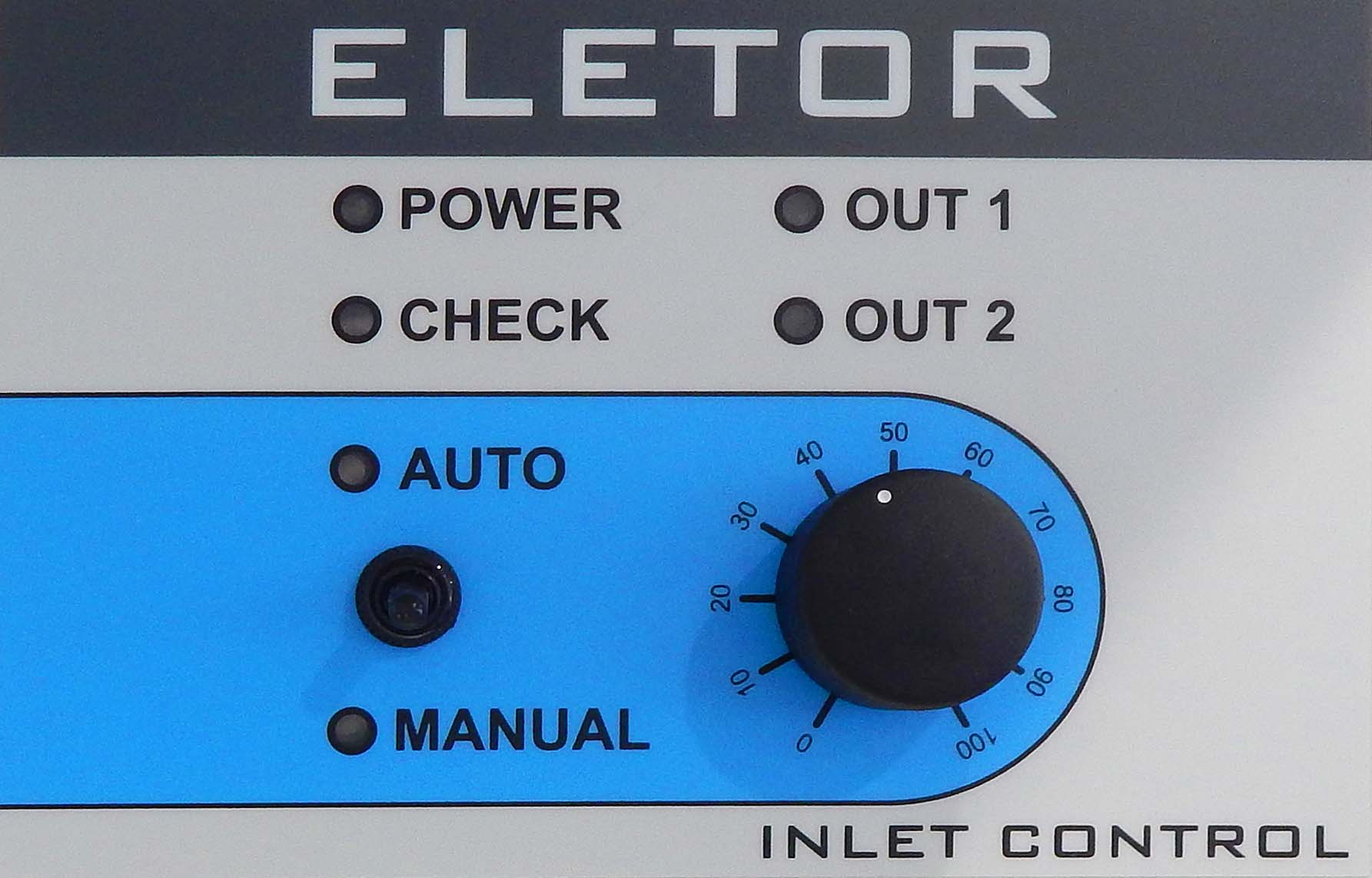

Jelzőlámpa POWER – jelzi a tápellátás meglétét és az akkumulátorok töltését. 1.Jelzőlámpa CHECK – automatikus üzemmódban folyamatosan világít, amikor a kimenetre a vezérlő jele kerül, villog, amikor a kimenetre a forgatógomb jele kerül. 2.OUT 1 – a 1 csatorna rendellenességeiről tájékoztat. 3.OUT 2 – a 2 csatorna rendellenességeiről tájékoztat. 4.AUTO – automatikus üzemmód. 5.MANUAL – kézi üzemmód. 6.Forgatógomb 0%-100% - a légbevezetők nyitási fokának kiválasztása.

Hibaüzenetek és figyelmeztetések

A hibaüzenetek a készülék működésében fellépő rendellenességekről tájékoztatják a felhasználót. Az alábbiakban a lehetséges hibaüzenetek szerepelnek:

• Jelzőlámpa POWER – nem világít zölden – nincs hálózati tápellátás.
• Jelzőlámpa CHECK – sárgán villog – a kimenetekre a potenciométer jele került.
• Jelzőlámpa OUT 1 – pirosan világít - rendellenesség észlelése (vezérlőjel hiánya, rövidzárlat a kimeneten vagy rövidzárlat a 24VDC sínen) az első csatornán.
• Jelzőlámpa OUT 2 – pirosan világít - rendellenesség észlelése (vezérlőjel hiánya, rövidzárlat a kimeneten vagy rövidzárlat a 24VDC sínen) a második csatornán.

Megjegyzések és figyelmeztetések

veszély

A készülék telepítése során az elektromos energiaellátást feltétlenül le kell kapcsolni, mivel egyes részegységeken a feszültség élet- és egészségveszélyes. A telepítést ajánlott szakképzett személyre bízni.

• A készülék üzemeltetési problémáinak elkerülése érdekében a telepítés és a használat megkezdése előtt el kell olvasni az útmutatót. Tilos a készülék szerkezetébe beavatkozni vagy önálló javításokat végezni. Ez különösen az elemek és részegységek módosítására vonatkozik.
• A karbantartási és szervizmunkákat arra jogosult személyzetnek (telepítőnek vagy a gyártó szervizének) kell elvégeznie. A kényszerszellőztetéssel rendelkező állattartó épületekben riasztórendszer használata kötelező.
• A készülék gyártója nem vállal felelősséget a helytelen telepítés, a funkciók helytelen programozása, véletlen események következményei és külső tényezők által okozott károkért. A készülék paramétereit az állattartó helyiségben uralkodó körülményeknek megfelelően kell beállítani.Ezek a beállítások egyediek, és az állattartó döntésétől függenek.
• A készülék gyártója fenntartja a jogot a készülék szerkezetének és szoftverének módosítására. A készülék akkumulátortelepet tartalmaz, az akkumulátorok túlzott kisütését meg kell akadályozni, mert az a telep károsodását okozhatja. Az akkumulátortelep pólusainak rövidre zárása tüzet okozhat.

figyelem

A terméket használatának befejezése után nem szabad a válogatatlan települési hulladékkal együtt kidobni, hanem a hatályos előírásoknak megfelelően kell kezelni (az Európai Unió WEEE-irányelvei 2012/19/UE). A termék a RoHS követelményeinek megfelelően készült (az Európai Unió 2011/65/UE irányelve).

A vezérlő műszaki adatai

Paraméter	LEÍRÁS
Váltakozó tápfeszültség	85264VAC 4763Hz
Egyen tápfeszültség	120~370VDC
Kimeneti feszültség	27,6VDC
Maximális kimeneti áram	1,8A
Hatásfok	85%
A 0-10V	vezérlőkimenetek maximális árama 30mA
Az ALARM kimenet (érintkező) maximális árama	3A
A bemenetek és kimenetek túlfeszültség-védelme	IGEN
Rövidzárlat elleni védelem	Automatikus
Akkumulátortelep	4Ah 24V
Üzemi hőmérséklet-tartomány	-10 +40oC
A készülék méretei	20x15x8 cm
A készülékház védettségi osztálya	IP65

információ

A IC-AC vezérlő készletének tartalma:

• feszítődübelek - 4 db,
• akkumulátorok 12V 4Ah - 2 db,
• tömszelence PG13,5 - 1 db,
• tömszelence PG11 - 3 db,
• tömszelence PG9 - 3 db.
