Vezérlő SC-S
Az SPEED CONTROL családba tartozó mikroprocesszoros klímavezérlő. Megbízható, egyszerűen telepíthető és üzemeltethető vezérlő, lengyel, angol, orosz és német nyelvű szoftverrel. A vezérlő programja lehetővé teszi a következő paraméterek intuitív beállítását: hőmérsékletek, időszakos szellőztetés, kiegészítő fűtés, min./max. szellőztetési szintek és riasztások.
Paraméterek és jellemzők:
- Az I. csoport szellőztetése:
- a fokozatmentes szabályozás kimenetének max. árama 6A,
- az áramkör hővédelme,
- a szellőztetés lágyindítása,
- a minimális fordulatszám kalibrálása
- Az II csoport szellőztetése, leválasztott érintkező legfeljebb 3A értékig (1 opcióként)
- Kiegészítő fűtés, leválasztott érintkező legfeljebb 3A értékig (1 opcióként)
- NO és NC riasztási kimenetek:
- a tápellátás megszűnésének jelzése,
- a min. vagy max. hőmérsékleti küszöb átlépésének jelzése
- 1 analóg bemenet a hőmérséklet méréséhez
- 2 0-10V kimenet
- Az áramkör teljesítményfelvétele < 3W
- Hermetikusan zárt ház IP56
- Tápfeszültség 230VAC 50Hz
A vezérlő telepítése
A készülék telepítése során az elektromos tápellátást feltétlenül meg kell szakítani, mivel egyes részegységeken az életre és az egészségre veszélyes feszültség van jelen.
Javasolt a telepítést szakképzett személyre bízni.
A felszerelési hely kiválasztása
A felszerelési helyet észszerűen kell kiválasztani, figyelembe véve, hogy a készülék az arra jogosult személyek számára könnyen hozzáférhető, az állatok és gyermekek számára viszont hozzáférhetetlen legyen. Figyelembe kell venni az éghajlati körülményeket is, azaz a készüléknek -10°C és 40°C közötti hőmérséklet-tartományban, közvetlen napfénytől védett helyen kell működnie. A készülék körül biztosítani kell a levegő szabad áramlását. A készülékhez hőmérséklet-érzékelő tartozik. A hőmérséklet-érzékelő felszerelésére néhány szabály vonatkozik:
- az érzékelőt nem szabad légáramlás nélküli vagy közvetlen napsugárzásnak kitett helyre felszerelni
- az érzékelőt nem szabad az épület teherhordó (külső) falára felszerelni,
- kerülni kell a hőt kibocsátó készülékek, például fűtőtestek és lámpák közelségét,
- az érzékelőt nem szabad közvetlenül ajtók és szellőzőnyílások mellé elhelyezni,
- az érzékelőt nem szabad állatok számára hozzáférhető helyre elhelyezni,
- javasolt az érzékelő csatlakozóvezetékét a tápvezetékektől távol elvezetni.
Felszerelés
A készülék nehéz éghajlati körülmények között is működhet. A megfelelően felszerelt vezérlő és hőmérséklet-érzékelő ellenáll a környezeti hatásoknak. A felszerelés során a következőkre kell ügyelni:
- az összecsavarozás előtt ellenőrizni kell a fedél tömítését,
- a fedelet az összes csavarral meg kell húzni,
- a vezérlő csatlakoztatásához használt vezetékeknek kör keresztmetszetűnek kell lenniük,
- a vezeték csatlakoztatása után a tömszelencéket úgy kell meghúzni, hogy a vezeték tömített és rögzített legyen; szilikon használata javasolt,
- a nem használt kivezetéseket (tömszelencéket) le kell zárni,
- a vezérlőt (a ház alsó részét) sík falra rögzítjük 4 dübellel.

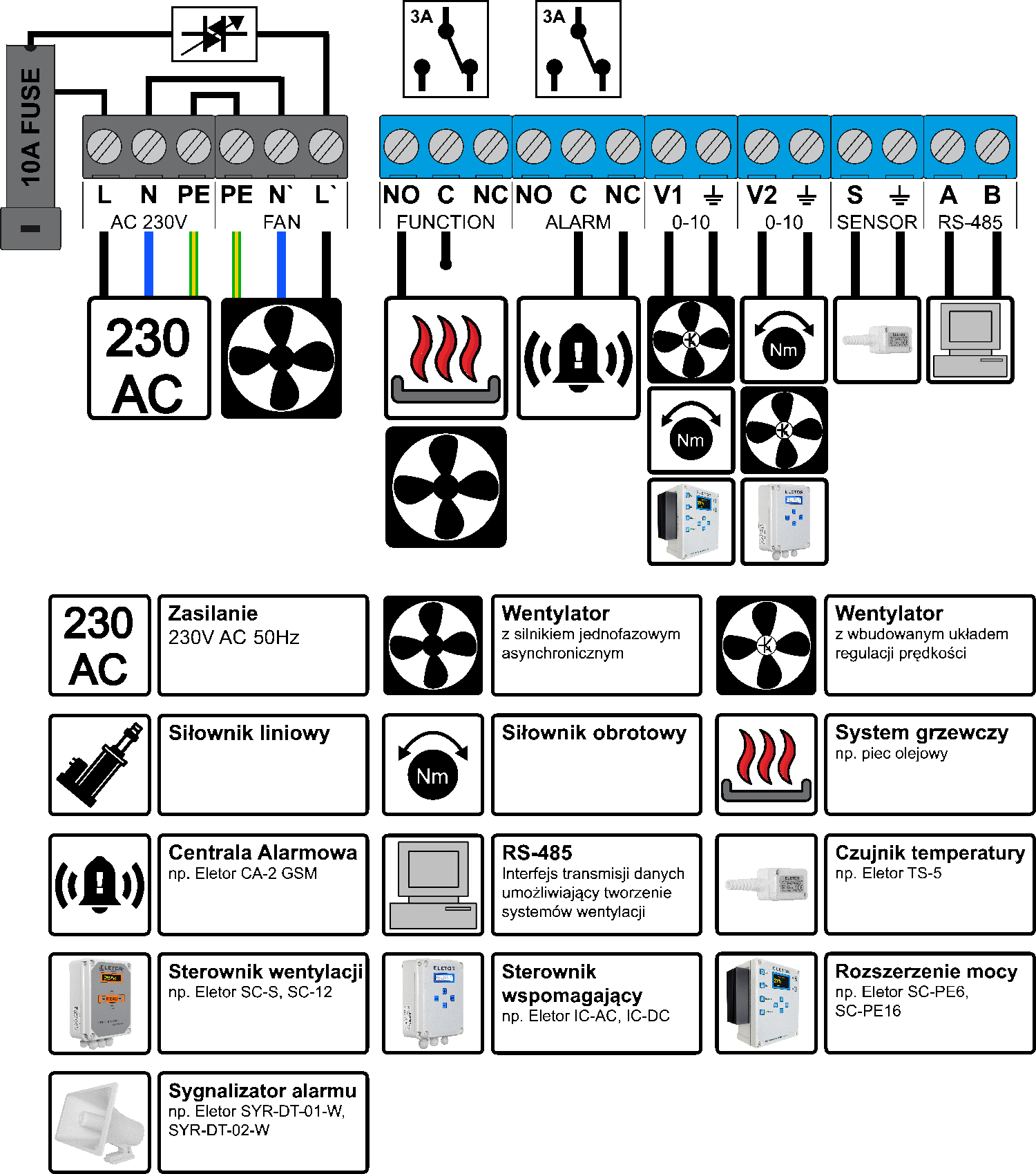

Elektromos csatlakoztatás
Az áramkör csatlakoztatása előtt győződjön meg arról, hogy a tápellátás ki van kapcsolva!
A vezérlő csatlakoztatása előtt ki kell csavarni a csavarokat és le kell venni a fedelet. A vezetékeket átvezetjük a gumi tömszelencéken, majd megkezdhetjük a csatlakoztatásukat. A vezérlő kapcsait az alábbi ábra mutatja.
Az AC 230V csatlakozót a tápellátáshoz (elosztószekrényhez) csatlakoztatjuk. 1P-B6 kismegszakító és T1 T2 típusú túlfeszültség-korlátozók alkalmazása szükséges. Több készülék csatlakoztatásakor bevált gyakorlat a vezérlők különböző „fázisokra” (L1, L2, L3) történő csoportosítása a tápvezeték egyenletes terhelése érdekében.
A FAN csatlakozót közvetlenül a ventilátorhoz kell csatlakoztatni; több ventilátor vezérlése esetén az összesített terhelés nem haladhatja meg az 6A értéket, és minden ventilátort külön védelemmel kell ellátni. A PE és N vezetékeket nem szabad a tápellátásból (elosztószekrényből) kivezetni, azokat feltétlenül a vezérlő kivezetéseihez kell csatlakoztatni.
A FUNCTION csatlakozó leválasztott relékimenet, az érintkező maximális árama 6A (a terhelés közvetlen vezérlése esetén külső 1P-B6 kismegszakító szükséges),
a következőkre használható:
- Kiegészítő fűtés – az érintkező zár, ha a mért hőmérséklet a beállított érték alá csökken.
- Az 2 csoport vagy a permetezőrendszerek szellőztetése – az érintkező zár, ha a mért hőmérséklet meghaladja a beállított hőmérséklet és a szellőztetési sáv összegét. az érintkező zár, ha a mért hőmérséklet meghaladja a beállított hőmérséklet és a szellőztetési sáv összegét.
Az alábbi ábra az 2 csoport ventilátorának vagy a léghevítőnek a csatlakoztatási módját mutatja.

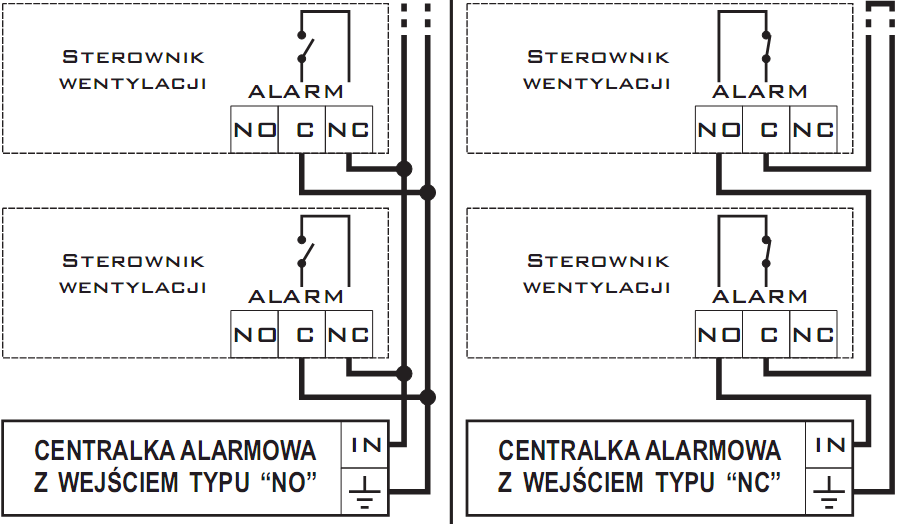

Az ALARM csatlakozó leválasztott NC, C és NO kimenetekből áll, amelyek a riasztóközponthoz való csatlakoztatásra szolgálnak. A riasztás a következő esetekben aktiválódik:
- a hőmérséklet túl alacsony vagy túl magas,
- a vezérlő vagy a hőmérséklet-érzékelő meghibásodott,
- megszűnt a vezérlő tápfeszültsége;
- a vezérlő rendellenesen működik (pl. a vezérlő túlmelegedett)
Az V1 0-10V csatlakozó teljesítménybővítő modulok vagy beépített fordulatszám-szabályozóval rendelkező ventilátorok csatlakoztatására szolgál. Ezen a kapcson a feszültség arányos a szellőztetési szinttel.
Az V2 0-10V csatlakozó a levegőbevezető csappantyúkat nyitó állítómű csatlakoztatására szolgál.
A SENSOR csatlakozót az 1 TS3 vagy TS5 hőmérséklet-érzékelőhöz csatlakoztatjuk, a polaritásnak nincs jelentősége. Bevált gyakorlat a mérővezetékek tápvezetékektől távol történő elvezetése.
Az RS-485 csatlakozó szellőztetőrendszerek kialakítására és PC-vel való kommunikációra használható.
Működési elv
A vezérlő fő feladata az állattartó helyiség hőmérsékletének az állattartó által meghatározott szinten tartása. Figyelembe kell venni, hogy a vezérlő csupán eszköz, amely segít az optimális klimatikus körülmények biztosításában az állattartó helyiségben. Ebben a folyamatban azonban az állattartó szerepe az elsődleges, akinek a készülék beállításait a változó kültéri éghajlati körülményekhez, és mindenekelőtt az állattartó épületben lévő állatok igényeihez kell igazítania, továbbá riasztóközpont segítségével figyelemmel kell kísérnie a készülék üzemállapotát.
A vezérlő első üzembe helyezése
A vezérlő első üzembe helyezésekor feltétlenül be kell állítani a motor tiltott működési sávját.
A vezérlő egyfázisú aszinkronmotorral működő ventilátorokkal használható, amelyek maximális összesített áramfelvétele 5A. A felhasználónak a kiválasztott ventilátorok csatlakoztatása után azokat a vezérlővel való együttműködéshez kell beállítania. Más szóval be kell állítani a ventilátor minimális működési szintjét (fordulatszámát). Ez a funkció a „Tiltott sáv” nevet viseli, és a felhasználó egyszer állítja be a „Speciális beállítások” menüben. A művelet megfelelő elvégzéséhez javasolt egy második személy segítsége, aki folyamatosan figyelheti a ventilátor viselkedését, miközben a másik személy a „Tiltott sáv” értékét állítja be. A tiltott sáv beállításának elmulasztása a készülék rendellenes működéséhez vezethet. A „Tiltott sáv” értéke akkor tekinthető megfelelőnek, amikor a ventilátor által létrehozott nyomás enyhén megemeli a szellőzőkürtő csappantyúit. A „Tiltott sáv” beállítását meg kell ismételni, ha a vezérlőhöz csatlakoztatott ventilátort kicserélik.
Időszakos szellőztetés
Az időszakos szellőztetés a vezérlő által végrehajtott funkció, amely akkor aktiválódik, amikor a helyiség hőmérséklete a beállított hőmérséklet alá csökken. Ez a funkció ciklikusan friss levegőt biztosít az állatoknak. Az időszakos szellőztetést 3 paraméter határozza meg:
- „Működési idő” - meghatározza, hány másodpercre kapcsoljon be a ventilátor,
- „Szünetidő” - meghatározza a ventilátor állásidejét másodpercben,
- „Időszakos szellőztetési szint” - meghatározza a szellőztetés teljesítményét a „Működési idő” alatt.
A példaként megadott 60s/120s beállítás azt jelenti, hogy a ventilátor 60s időtartamra kapcsol be, az egymást követő bekapcsolások között 120s szünettel.
A fent felsorolt összes paramétert a felhasználó állítja be. Az időszakos szellőztetés paramétereinek beállításakor néhány szabályt figyelembe kell venni:
- az időszakos szellőztetés kizárólag akkor kapcsol be, ha a sertésól hőmérséklete a beállított hőmérséklet alá csökken,
- az időszakos szellőztetés alapvető feladata az állatok ciklikus frisslevegő-ellátásának biztosítása, nem pedig a helyiség beállított hőmérsékletének fenntartása,
- javasolt a helyiségeket rövid ideig, de gyakran szellőztetni,
- kerülni kell a hosszú szellőztetési időszakokat, mert azok túl nagy hőmérséklet-ingadozásokhoz vezethetnek,
- a beállított paramétereket feltétlenül az állatok viselkedéséhez, valamint a helyiségen belüli és kívüli körülményekhez kell igazítani,
- az időszakos szellőztetési funkció kikapcsolható; ebben az esetben mind százalékos, mind időalapú üzemmódban nulla értéket kell beállítani a szellőztetési időnek megfelelő helyen, pl.: 0/120s

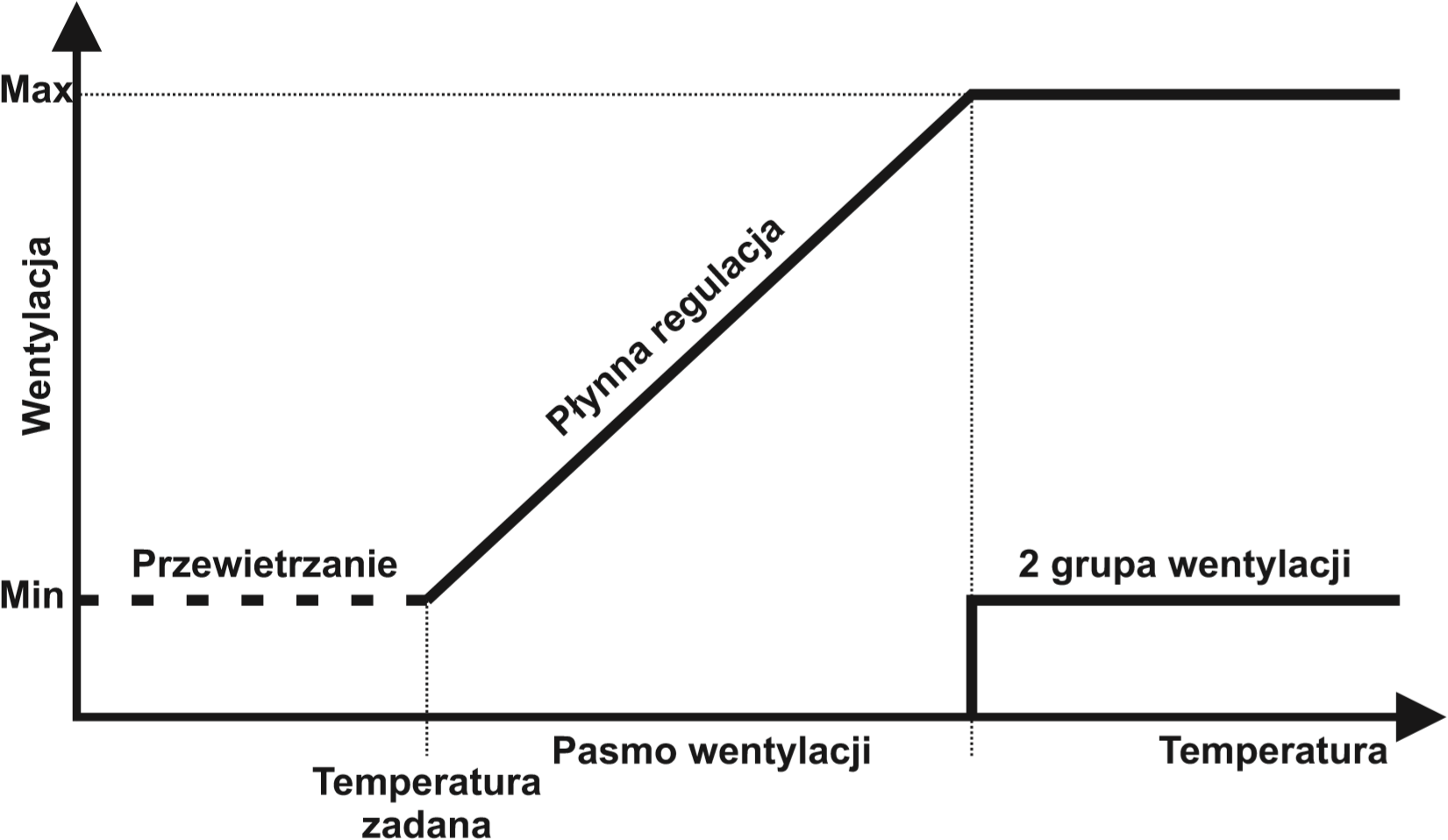

Fokozatmentes szellőztetés
A vezérlő a szellőztetést fokozatmentesen szabályozza a „Minimális fordulatszám” és a „Maximális fordulatszám” között, a „Beállított hőmérséklet” és a „Beállított hőmérséklet” és a „Szellőztetési sáv” összege közötti tartományban. E tartomány felett bekapcsol az 2 szellőztetési csoport.
E tartomány felett bekapcsol az 2 szellőztetési csoport. Ha a helyiség hőmérséklete a „Beállított hőmérséklet” alá csökken, a vezérlő időszakosan szellőzteti a helyiséget, további csökkenés esetén pedig bekapcsol a kiegészítő fűtés. Mindez a felhasználó által megadott beállításoktól függ. A vezérlő programja riasztóközponttal való együttműködést is lehetővé tesz, amely akkor aktiválható, ha a sertésól hőmérséklete eltér a beállított paraméterektől.
A vezérlő programozása
A vezérlő alapértelmezett beállításokat tartalmaz, amelyek két esetben kerülnek a nem felejtő memóriába:
- A készülék első üzembe helyezésekor,
- Adatmemória-hiba esetén.
A tápellátás hiánya vagy megszűnése esetén a vezérlő nem veszíti el a korábban megadott és elmentett felhasználói beállításokat.
A menü használata
A vezérlő számos funkcióval rendelkezik, amelyek lehetővé teszik az adott alkalmazáshoz való igazítását. Ezek a funkciók menübe vannak rendezve, amely az egyik („ Jobbra nyíl”, „Balra nyíl”) gomb megnyomásával érhető el. A paraméterek módosítása a „+” és „-” gombokkal történik, a szerkesztett paraméter az utolsó gombnyomástól számított 30s elteltével automatikusan mentésre kerül a nem felejtő memóriába.
Az alapmenü funkciói
| MENÜ | Leírás |
|---|---|
| Hőmérséklet 20,8°C W16% A | „Információs üzemmód” - normál működés. A kijelzőn az aktuális hőmérséklet, valamint működő ventilátor esetén a szellőztetési szint értéke látható. A további jelzések jelentése: A-bekapcsolt riasztás, D - bekapcsolt fűtés, W - kiegészítő szellőztetés |
| Beállított hőm. 20,0°C | „Beállított hőmérséklet” – a fokozatmentes szellőztetési folyamat kezdetét meghatározó hőmérsékleti érték. |
| Időszakos szellőztetés 20s / 200s | „Időszakos szellőztetés” – két időérték állítható be: 1 „Működési idő”, 2 „Szünetidő” a szellőztetés egymást követő ciklikus bekapcsolásai között. |
| Idősz. szell. szint 20% | „Időszakos szellőztetési szint” - a szellőztetési szint az időszakos szellőztetés működése alatt |
| Minimumriasztás 12,0°C | „Minimumriasztás” - meghatározza azt az abszolút minimális hőmérsékletet, amelynél a riasztás bekapcsol. |
| Maximumriasztás 28,0°C | "Maximumriasztás" - meghatározza azt az abszolút maximális hőmérsékletet, amelynél a riasztás bekapcsol. |
| Kiegészítő fűtés 12,0°C | A konfigurációtól függően a következő funkciók valósulnak meg: „Kiegészítő fűtés” - az érintkező zár, ha a hőmérséklet a kijelzett érték alá csökken. |
| 2 fokozatú szellőztetés 25,0 | „2 fokozatú szellőztetés” - az érintkező zár, ha a mért hőmérséklet meghaladja a beállított hőmérséklet és a szellőztetési sáv összegét. |
| Szellőztetési sáv 5,0°C | „Szellőztetési sáv” - meghatározza a vezérlő reakciójának sebességét (a szellőztetési szint változását az 1 minimumtól az 1 maximumig) az emelkedő hőmérsékletre. |
| Minimális fordulatszám 1% | „Minimális fordulatszám” – olyan állapot, amelyben a készülék határozatlan ideig marad, és a kimeneten a beállított értékű feszültséget adja. A készülék motorhoz és csappantyúmechanizmushoz történő kalibrálására szolgál. |
| Maximális fordulatszám 100% | „Maximális fordulatszám” – olyan állapot, amelyben a készülék határozatlan ideig marad, és a kimeneten a beállított értékű feszültséget adja. A szellőztetésre fordított teljesítmény korlátozására szolgál |
Speciális menü
A speciális menü elsősorban a telepítők számára készült, és lehetővé teszi a vezérlő rendszerhez és ventilátorhoz való igazítását. A speciális beállítások a két menügomb egyidejű megnyomásával és körülbelül 10s ideig történő nyomva tartásával érhetők el.
| MENÜ | Leírás |
|---|---|
| Nincsenek beállítások speciális | Ez az üzenet azt jelzi, hogy a vezérlő nincs a szellőztetéshez kalibrálva, és működése rendellenes lehet. Be kell lépni a speciális menübe, és el kell végezni a „Tiltott sáv” beállítását. |
| Beállítások Speciális | A speciális beállításokba való belépés jelzése. |
| Szoftververzió: 1907 | Tájékoztatás a szoftver verziójáról. |
| Tiltott sáv 1000 us | A közvetlenül a vezérlőhöz csatlakoztatott ventilátorok minimális fordulatszámának kalibrálása; ez a paraméter a „1%” szellőztetési szintnek felel meg |
| Érintkezők funkciója Kiegészítő fűtés | Az érintkezők funkciójának kiválasztása: • Kiegészítő fűtés (alapértelmezett) • 2 szellőztetési csoport |
| Időszakos szellőztetés Időalapú | Az időszakos szellőztetés típusának kiválasztása: • Időalapú (alapértelmezett) • Százalékos |
| Tartomány V1 2,0 és 10,0 között | Az V1 kimenet feszültségváltozási tartományának beállítása 0÷10V. A beállítások a minimális és maximális feszültségértékre vonatkoznak. A szabályozás a vezérlő teljesítménybővítőhöz vagy frekvenciaváltóhoz történő igazítására szolgál. |
| Invertálás V1 Nem | Aktiválása megfordítja az V1 kimenet karakterisztikáját. A feszültség a szellőztetési szint növekedésével csökken a min.-max. által meghatározott tartományban. Az V1 kimeneten a jel 10-0V típusú lesz. |
| Lekapcsolás V1 Nem | Aktiválásakor az V1 0-10V kimeneten 0V szint jelenik meg a beállított minimális érték helyett, ha a szellőztetési szint 0%. |
| Tartomány V2 2,0 és 10,0 között | Az V2 kimenet feszültségváltozási tartományának beállítása 0÷10V. A beállítások a minimális és maximális feszültségértékre vonatkoznak. A szabályozás a csappantyúrendszer kalibrálására szolgál. |
| Invertálás V2 Nem | Aktiválása megfordítja az V2 kimenet karakterisztikáját. A feszültség a szellőztetési szint növekedésével csökken a min.-max. által meghatározott tartományban. Az V2 kimeneten a jel 10-0V típusú lesz. |
| Hőm. kalibrálása 21,0°C -> 22,0°C | A hőmérséklet-érzékelő kalibrálása lehetővé teszi a leolvasott érték átskálázását. |
| Lágyindítás 50% | A szellőztetési szint meghatározása a ventilátor minden indításakor; a ventilátor a megadott értékre gyorsul fel, majd áttér a beállított szintre. |
| Nyelv Lengyel | A menü nyelvének kiválasztása: lengyel, angol, német, orosz |
| Kilépés | Kilépés a speciális menüből a „+” gombbal; a megadott módosítások mentésre kerülnek a nem felejtő memóriába. |
Hibaüzenetek és figyelmeztetések
A hibaüzenetek a vezérlő működési rendellenességeiről tájékoztatják a felhasználót. Az alábbiakban a lehetséges hibaüzenetek találhatók.
| HIBA | LEÍRÁS |
|---|---|
| Riasztás Túlterhelési | Túlterhelési riasztás, amely 75°C esetén aktiválódik. A készülék a lehűlésig felfüggeszti a működését. |
| ÉRZÉKELŐ SZAKADT! Ellenőrizze az érzékelőt | Szakadt érzékelő, az érzékelő vagy a csatlakozóvezeték meghibásodását jelzi. |
| ÉRZÉKELŐ ZÁRLATOS! Ellenőrizze az érzékelőt | Zárlatos érzékelő, az érzékelő vagy a csatlakozóvezeték meghibásodását jelzi. |
| Kimaradás Tápellátás | Tápellátás-kimaradás, túl alacsony tápfeszültség, hibás frekvencia vagy erősen torzult tápfeszültség. |
Megjegyzések és figyelmeztetések
A készülék telepítése során az elektromos tápellátást feltétlenül meg kell szakítani, mivel egyes részegységeken az életre és az egészségre veszélyes feszültség van jelen. Javasolt a telepítést szakképzett személyre bízni.
- A készülék üzemeltetésével kapcsolatos problémák elkerülése érdekében a telepítés és a használat megkezdése előtt meg kell ismerni az útmutatót.
- Tilos a készülék szerkezetébe beavatkozni vagy önálló javításokat végezni. Ez különösen az alkatrészek és részegységek módosítására vonatkozik.
- A karbantartási és szervizmunkákat arra jogosult személyzetnek (telepítőnek vagy a gyártó szervizének) kell elvégeznie. Kényszerszellőztetésű állattartó épületekben riasztórendszer alkalmazása szükséges. A készülék gyártója nem vállal felelősséget a helytelen telepítés, a funkciók helytelen programozása, véletlenszerű események következményei és külső tényezők által okozott károkért.
- A szellőztetésvezérlő paramétereit az állattartó helyiségben fennálló körülményeknek megfelelően kell beállítani. Ezek a beállítások egyediek, és az állattartó döntésétől függenek. A készülék gyártója fenntartja a készülék szerkezetének és szoftverének módosítására vonatkozó jogot.
A terméket használatának befejezése után nem szabad a válogatatlan települési hulladékkal együtt kidobni, hanem a hatályos előírásoknak megfelelően kell ártalmatlanítani (az Európai Unió WEEE-irányelvei 2012/19/EU).
A termék a RoHS követelményeinek megfelelően készült (az Európai Unió 2011/65/EU irányelve).
A vezérlő műszaki adatai
| Paraméter | LEÍRÁS |
|---|---|
| Tápfeszültség | 230VAC 50Hz |
| A FAN fokozatmentes szabályozási kimenet maximális árama | 6A |
| A kimeneti feszültség szabályozási tartománya | 70V ÷ (Uz-5)V |
| Az ALARM kimenet (érintkező) maximális árama | 3A |
| A FUNCTION kimenet (érintkező) maximális árama | 3A |
| Üzemi hőmérséklet-tartomány | -20 +40oC |
| Hőmérséklet-mérési tartomány | 0 +50°C |
| A hőmérsékletmérés felbontása | 0,1°C |
| A hőmérséklet-érzékelő hibáinak felismerése | IGEN |
| Az analóg érzékelők maximális száma | 1 |
| Hőmérséklet-mérési pontosság – analóg bemenet | 1°C |
| A mérés függése a vezetékek ellenállásától – analóg bemenet | 15,8Ω/°C |
| Túlfeszültség-állóság (max E) | 210J |
| Túlterhelés-védelem | 75°C |
| A készülék méretei | 20x15x8 [cm] |
| A ház védettségi fokozata | IP56 |
Az SPEED CONTROL SERVOMOTOR vezérlő készlete a következőket tartalmazza:
- 1 hőmérséklet-érzékelő + tartozékok,
- 4 dübel,
- 1 10A biztosíték.
