Vezérlő IC-AC

A légbeejtők mozgatószerkezeteinek és emelőinek vezérlője, amelyek jobbra/balra forgó AC motorokkal és az aktuális helyzet leolvasására szolgáló potenciométerrel rendelkeznek. A vezérlő az 0-10V jelet a légbeejtők nyitási szintjére alakítja át, emellett kézi vezérlést is lehetővé tesz.

Paraméterek és jellemzők:

• Üzemmódok:
  • MANUAL – kézi vezérlés a „+”, „-” gombokkal;
  • AUTO – automatikus működés a kalibrált tartományban, az 0-10V jellel arányosan;
  • VÉSZÜZEM – a vezérlőjel megszűnése esetén a légbeejtők a százalékban megadott szintre nyílnak;
• Relékimenet (jobbra/balra) 2A;
• Vezérlőjel: 0-10V;
• A vezérlőjel invertálásának lehetősége;
• Helyzetmérés 1-100kΩ potenciométerrel;
• Programozható hiszterézis és leolvasási átlagolási idő;
• Hermetikus burkolat IP56;
• Tápfeszültség 230VAC 50Hz;
• Menünyelvek:
  • lengyel
  • angol
  • ukrán
  • orosz

A vezérlő telepítése

veszély

A készülék telepítése során feltétlenül le kell választani az elektromos tápellátást, mivel egyes részegységeken az életre és az egészségre veszélyes feszültség van jelen. Javasolt a telepítést szakképzett személyre bízni.

A felszerelési hely kiválasztása

A felszerelési helyet észszerűen kell megválasztani, figyelembe véve, hogy a készülék az arra jogosult személyek számára könnyen hozzáférhető, állatok és gyermekek számára pedig hozzáférhetetlen legyen. Figyelembe kell venni a környezeti feltételeket is, azaz a készüléknek -10°C és 40 °C közötti hőmérséklet-tartományban, napsugárzástól védett helyen kell működnie.

Felszerelés

A készülék agresszív környezeti feltételek között is működhet. A megfelelően felszerelt készülék ellenáll a környezet káros hatásainak.

A felszerelés során a következőkre kell figyelni:

• a fedél összes csavarját meg kell húzni,
• a készülék csatlakoztatásához használt kábeleknek kör keresztmetszetűnek kell lenniük,
• a kábel csatlakoztatása után a tömszelencéket meg kell húzni úgy, hogy a kábel tömítve és rögzítve legyen, szilikon használata javasolt,
• a nem használt kivezetéseket (tömszelencéket) le kell zárni,
• a burkolat alsó részét sík falra rögzítjük 4 dübellel.

Elektromos bekötés

veszély

A rendszer csatlakoztatása előtt meg kell győződni arról, hogy a tápellátás ki van kapcsolva!

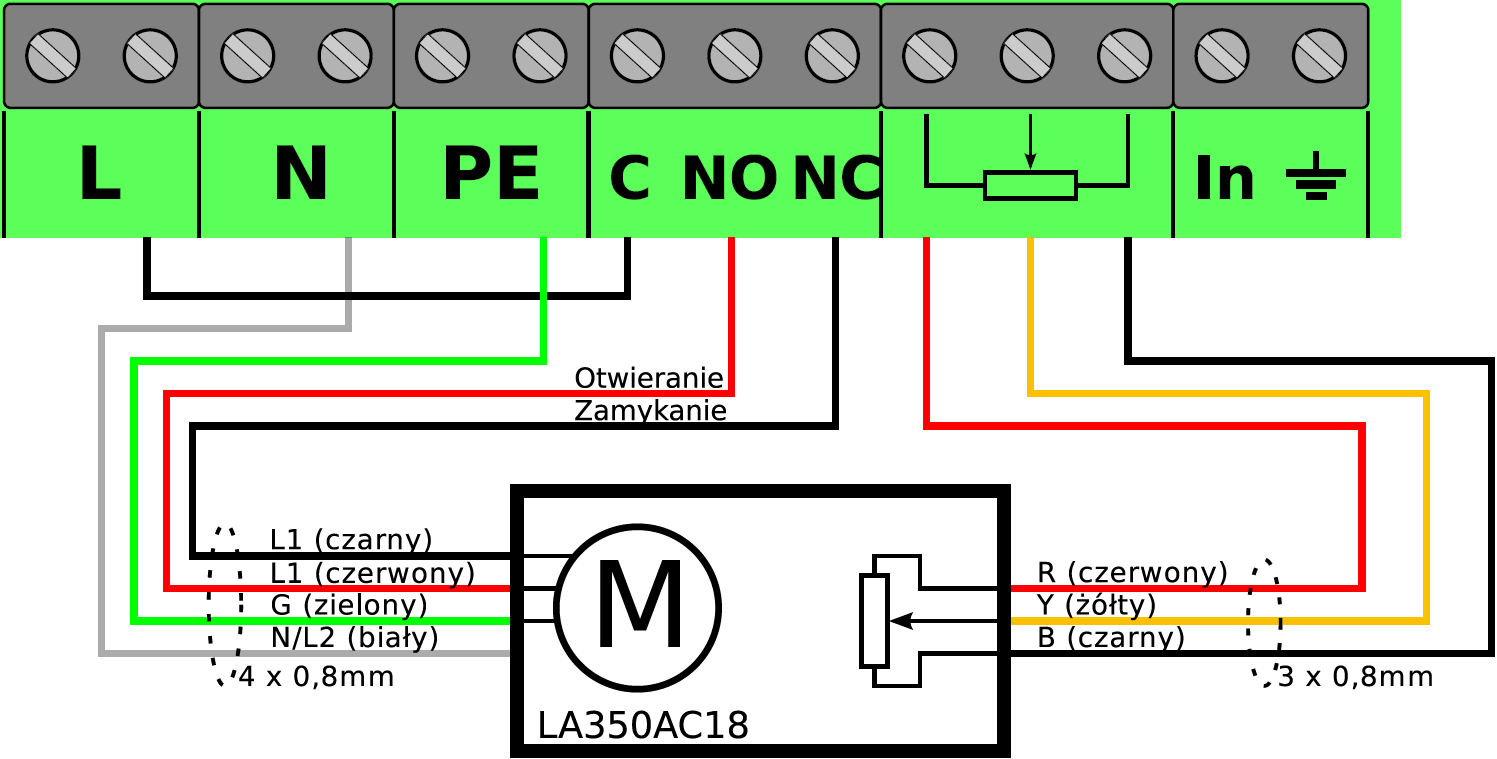

A készülék csavarjainak kicsavarása után az előlapot le kell venni. Ehhez kihúzzuk a szalagkábelt az P1 jelölésű csatlakozóból. A kábeleket átvezetjük a gumi tömszelencéken, és megkezdhetjük a bekötésüket. A bekötést a leírásnak megfelelően kell elvégezni. A vezérlő kapcsait az alábbi ábra mutatja.

Az elosztószekrényből érkező 230V AC tápellátást a következő kapcsokhoz csatlakoztatjuk:

• L csatlakozó fáziskapocs. Kismegszakító („S” típusú B3) és túlfeszültség-korlátozók használata kötelező.
• N csatlakozó nullavezető-kapocs.
• PE csatlakozó védővezető-kapocs.

Kimenet a mozgatószerkezethez:

• L csatlakozó vezetékkel összekötjük a C csatlakozóval, hogy a relék feszültséget kapjanak.
• N csatlakozó a mozgatószerkezet nullavezető-kapcsa.
• PE csatlakozó a mozgatószerkezet védővezető-kapcsa – burkolat.
• Csatlakozó NO a mozgatószerkezet kapcsa a légbeejtők nyitási irányához.
• Csatlakozó NC a mozgatószerkezet kapcsa a légbeejtők zárási irányához.
• Potenciométer-csatlakozó – a mozgatószerkezet kapcsolási rajzán szereplő jelölés szerint kell bekötni. A potenciométer tápellátásának polaritását úgy kell megválasztani, hogy a helyzetegységek a légbeejtők nyitásakor növekedjenek, zárásakor pedig csökkenjenek. Ha ez nem így van, fel kell cserélni a potenciométer tápvezetékeit.
• In csatlakozó – a vezérlőhöz kell csatlakoztatni az emelőrendszerek vezérlőjelének biztosításához.

Működési elv

A vezérlő automatikus üzemmódban az 0-10V tartományba eső vezérlőjelet a légbeejtők mozgatószerkezetének megfelelő helyzetére alakítja át. A mozgatószerkezetet a légbeejtők maximálisan nyitott és zárt helyzetében kalibrálni kell. A kalibrálás során ügyelni kell arra, hogy a légbeejtőkhöz vezető kötelek folyamatosan feszesek maradjanak. Kalibrálás közben a „+” gombnak nyitnia, a „-” gombnak pedig zárnia kell a légbeejtőket. Ha ez nem így van, fel kell cserélni a vezetékeket az NO és NC kapcsokon. A potenciométerről leolvasott nyitási és zárási helyzetértékeknek több mint 100 egységgel kell eltérniük egymástól. A potenciométerről leolvasott helyzetegységeknek a légbeejtők nyitásakor növekedniük, zárásakor pedig csökkenniük kell. Ha ez nem így van, fel kell cserélni a potenciométer tápvezetékeit. A megfelelő kalibrálás után a vezérlő készen áll az automatikus működésre, és szabályozni fogja a mozgatószerkezet helyzetét. Az 1,5V alatti szintű vezérlőjel hatására a légbeejtők a vészhelyzeti helyzetbe állnak.

Használat

A légbeejtők vezérlője két üzemmód egyikében működhet: kézi vagy automatikus üzemmódban. A kiválasztott üzemmód tárolódik, és a tápellátás megszűnésétől függetlenül megmarad – a tápellátás bekapcsolása után a vezérlő visszatér ahhoz az üzemmódhoz, amelyben legutóbb működött. Az aktuálisan kiválasztott üzemmód a kijelzőn látható:

• MANUAL - a "+" vagy "-" gomb hosszan történő nyomva tartása bekapcsolja a kézi üzemmódot. Ebben az üzemmódban a légbeejtők kézzel vezérelhetők a gombokkal: „+” - nyitás, „-” - zárás.
• AUTO - az "Esc" gomb hosszan történő nyomva tartása bekapcsolja az automatikus üzemmódot. Ebben az üzemmódban a légbeejtők automatikusan működnek, az In csatlakozóról érkező 0-10V jel vezérli őket.

Az alapmenü funkciói

MENÜ	Leírás
MANUAL LEÁLLÍTÁS POT 539	„Információs mód” – kézi működés esetén. Megjelenített információk: - LEÁLLÍTÁS – a mozgatószerkezet áll; - NYITÁS – a légbeejtők nyitása a „+” gomb megnyomása után; - ZÁRÁS – a légbeejtők zárása a „-” gomb megnyomása után; - POT 539 – a mozgatószerkezet aktuális helyzetének a potenciométer által meghatározott paramétere. •Átváltás automatikus üzemmódra az „Esc” gomb nyomva tartásával
AUTO 20 % = In 3,70 POT 511	„Információs mód” automatikus működés esetén. Megjelenített információk: 20 % A légbeejtők beállított nyitási helyzetének értéke "=" a légbeejtők a beállított helyzetben vannak "–" a légbeejtők zárása a meghatározott helyzetig "+" a légbeejtők nyitása a meghatározott helyzetig In 3,70 a vezérlőfeszültség mérése az In kapcsokon POT 511 a mozgatószerkezet aktuális helyzetének a potenciométer által meghatározott paramétere. Átváltás kézi üzemmódra a „+” vagy „-” gomb nyomva tartásával
Csappantyúk vészhelyzetben 30 %	„Csappantyúk vészhelyzetben” – a csappantyúk (légbeejtők) vészhelyzeti nyitási értékének beállítása a vezérlőjel megszűnése esetére. A légbeejtők a beállított szintre nyílnak a vezérlő vagy a jelkábel meghibásodása esetén.
Nyitás kalibrálása 671 -> 311	„Nyitás kalibrálása” – a légbeejtők nyitásának kalibrálása a légbeejtők maximális nyitásának (véghelyzetének) beállításával történik a „+” és „-” gombok segítségével. Az első megjelenített érték a legutóbb mentett beállítást, a második érték a mozgatószerkezet aktuális helyzetét jelzi. Az „Ok” gomb a memóriába menti a megadott beállításokat, az „Esc” mentés nélkül kilép a kalibrálási módból.
Zárás kalibrálása 281 -> 311	„Zárás kalibrálása” – a légbeejtők zárásának kalibrálása a légbeejtők minimális helyzetének beállításával történik a „+” és „-” gombok segítségével. Az első megjelenített érték a legutóbb mentett beállítást, a második érték a mozgatószerkezet aktuális helyzetét jelzi. Az „Ok” gomb a memóriába menti a megadott beállításokat, az „Esc” mentés nélkül kilép a kalibrálási módból.
Átlagolási idő 5 s	„Átlagolási idő” – az In csatlakozóról érkező vezérlőjel átlagolási ideje, védelmet nyújt a vezérlőbemenet ingadozásaival szemben.
Invertálás Nem	„Invertálás” – e funkció bekapcsolása a vezérlőt az 10-0V vezérlőjelhez igazítja
Nyelv Lengyel	„Nyelv” – a menü nyelvének kiválasztása
Pot hiszterézis 5	„Potenciométer-hiszterézis” – a mozgatószerkezet helyzetparaméterének a beállított értéknél kisebb változását a pozicionálás nem veszi figyelembe. A paraméter célja a mozgatószerkezet nagyon kis mozgásainak és a potenciométerből származó zavaroknak a kiküszöbölése.

Megjegyzések és figyelmeztetések

veszély

A készülék telepítése során feltétlenül le kell választani az elektromos tápellátást, mivel egyes részegységeken az életre és az egészségre veszélyes feszültség van jelen. Javasolt a telepítést szakképzett személyre bízni.

• A készülék üzemeltetésével kapcsolatos problémák elkerülése érdekében a telepítés és a használat megkezdése előtt el kell olvasni az útmutatót. Tilos a készülék szerkezetébe beavatkozni vagy önálló javításokat végezni. Ez különösen az alkatrészek és részegységek módosítására vonatkozik.
• A karbantartási és szervizelési munkákat jogosult személyzetnek (telepítőnek vagy a gyártó szervizének) kell végeznie. A kényszerszellőztetésű állattartó épületekben riasztórendszer szükséges.
• A készülék gyártója nem vállal felelősséget a helytelen telepítés, a funkciók helytelen programozása, a véletlen események következményei és a külső tényezők által okozott károkért.
• A készülék paramétereit az állattartó helyiségben uralkodó körülményeknek megfelelően kell beállítani. Ezek a beállítások egyediek, és az állattartó döntésétől függenek. A készülék gyártója fenntartja a jogot a készülék szerkezetének és szoftverének módosítására.

figyelem

A termék használatának befejezése után azt nem szabad a nem szelektíven gyűjtött települési hulladékkal együtt kidobni, hanem a hatályos előírásoknak megfelelően kell ártalmatlanítani (az Európai Unió 2012/19/EU WEEE irányelvei). A termék az RoHS követelményeinek megfelelően készült (az Európai Unió 2011/65/EU irányelve).

A vezérlő műszaki adatai

Paraméter	LEÍRÁS
Váltakozó tápfeszültség	230VAC 50Hz
Maximális kimeneti áram	2A
Kimeneti zavarszűrő	RC
Bemeneti impedancia	100kΩ
A bemenetek és kimenetek túlfeszültség-védelme	IGEN
A potenciométer tápellátása	10VDC
A potenciométer kimeneteinek maximális árama	30mA
Üzemi hőmérséklet-tartomány	-10 +40oC
A készülék méretei	20x15x8 cm
A burkolat védettségi fokozata	IP65

információ

Az IC-AC vezérlő csomagja a következőket tartalmazza:

• 4 dübel,
• 2 PG11 tömszelence,
• 2 PG9 tömszelence.
