Vezérlő SC-12

Az SPEED CONTROL sorozatba tartozó mikroprocesszoros klímavezérlő. A készülék sokoldalúságát a rendszer nagyszámú be- és kimenete, valamint az intuitív, lengyel és angol nyelvű szoftver biztosítja. A vezérlő programja a hőmérsékletek, az időszakos szellőztetés, a kiegészítő fűtés, a szellőzés min./max. szintje és a riasztások alapvető beállításain túl lehetővé teszi a vezérlővel együttműködő beavatkozószervek tesztelését és kalibrációjuk mentését.

Paraméterek és jellemzők:

• I. csoport szellőzése:
  • a fokozatmentes szabályozású kimenet max. árama 12A,
  • a rendszer hővédelme,
  • a szellőzés lágyindítása – lágyindítás,
  • áthidaló relé teljes kivezérlésnél,
  • a minimális fordulatszám kalibrálása,
  • energiatakarékos program előre nyitó zsalurendszerrel.
• A II csoport szellőzése, leválasztott érintkező 6A értékig.
• Kiegészítő fűtés, leválasztott érintkező 6A értékig
• NO és NC riasztási kimenetek:
  • a tápellátás megszűnésének jelzése,
  • a min. vagy max. hőmérsékleti küszöb átlépésének jelzése,
  • beépített hangjelző.
• Független 3 0..10V kimenetek:
  • együttműködés bővítőmodulokkal,
  • a zsalurendszer vezérlése,
  • változtatható teljesítményű fűtés szabályozása.**
• Két analóg bemenet a hőmérséklet méréséhez.
• Digitális port a hőmérséklet méréséhez (legfeljebb 4 érzékelő).
• Két funkcionális relékimenet (választható):
  • együttműködés lineáris működtetőkkel,
  • III és IV szellőzési csoport
• Két 0-10V analóg bemenet.
• DC 10V tápellátás potenciométerhez.
• Kiegészítő DC 12V tápellátás.
• Számítógéppel való együttműködés lehetősége 1200m értékig.
• Hermetikusan zárt IP65 készülékház.
• Tápfeszültség 230VAC 50Hz.
• A rendszer teljesítményfelvétele < 10V

A vezérlő telepítése

veszély

A készülék telepítése során az elektromos tápellátást feltétlenül le kell választani, mivel egyes részegységeken az életre és az egészségre veszélyes feszültség van jelen. Javasolt a telepítést szakképzett személyre bízni. Ez a művelet veszélyes

A szerelési hely kiválasztása

A szerelési helyet észszerűen kell kiválasztani, figyelembe véve, hogy a készülék az arra jogosult személyek számára könnyen hozzáférhető, az állatok és gyermekek számára pedig hozzáférhetetlen legyen. A klimatikus körülményeket is figyelembe kell venni, azaz a készüléknek -10°C és 40 °C közötti hőmérséklet-tartományban, közvetlen napsugárzástól védett helyen kell működnie. A készülék körül biztosítani kell a levegő szabad áramlását. A készülékhez hőmérséklet-érzékelő tartozik.

A hőmérséklet-érzékelő felszerelésére néhány szabály vonatkozik:

• az érzékelőt nem szabad légáramlás nélküli vagy közvetlen napsugárzásnak kitett helyre szerelni,
• az érzékelőt nem szabad az épület teherhordó (külső) falára szerelni,
• kerülni kell a hőt kibocsátó készülékek, például fűtőtestek, lámpák közelségét,
• az érzékelőt nem szabad közvetlenül ajtók és szellőzőnyílások mellé helyezni,
• az érzékelőt nem szabad állatok számára hozzáférhető helyre helyezni,
• javasolt az érzékelő összekötő vezetékét a tápvezetékektől távol elvezetni.

Szerelés

A készülék agresszív klimatikus körülmények között is működhet. A megfelelően felszerelt vezérlő és hőmérséklet-érzékelő ellenáll a környezet káros hatásainak.

A szerelés során a következőkre kell ügyelni:

• az összecsavarozás előtt ellenőrizni kell a fedél tömítését,
• a fedelet minden csavarral rögzíteni kell,
• a vezérlő bekötéséhez használt vezetékeknek kör keresztmetszetűnek kell lenniük,
• a vezeték bekötése után meg kell húzni a tömszelencéket úgy, hogy a vezeték tömítetten és rögzítetten helyezkedjen el, szilikon használata javasolt,
• a nem használt kivezetéseket (tömszelencéket) le kell zárni,
• a vezérlőt (a készülékház alsó részét) sík falra rögzítjük 4 tipli segítségével.

Elektromos bekötés

veszély

A rendszer bekötése előtt meg kell győződni arról, hogy a tápellátás ki van kapcsolva! Ez a művelet veszélyes

A vezérlő bekötésének megkezdése előtt ki kell csavarozni és le kell venni a fedelet. A vezetékeket a gumitömszelencéken keresztül vezetjük be, majd megkezdhetjük a bekötésüket. A vezérlő kapcsait az alábbi ábra mutatja.

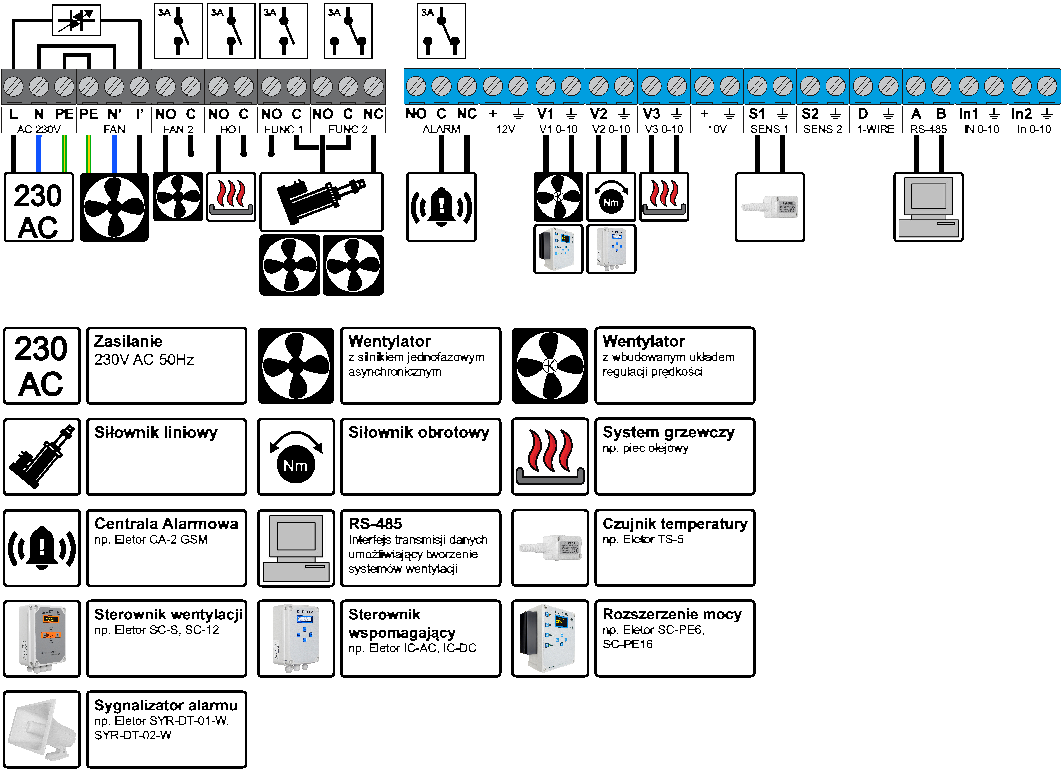

bekötés

Az AC 230V csatlakozót a tápellátáshoz (elosztószekrényhez) csatlakoztatjuk. 1P-B6 kismegszakító és T1 T2 típusú túlfeszültség-levezetők alkalmazása szükséges. Több készülék bekötésekor bevált gyakorlat a vezérlőket különböző „fázisokra” (L1, L2, L3) csoportosítani a tápvezeték egyenletes terhelése érdekében.

A FAN csatlakozót közvetlenül a ventilátorhoz kell csatlakoztatni, több ventilátor vezérlése esetén az összesített terhelés nem haladhatja meg a 6A értéket, minden ventilátort külön védelemmel kell ellátni. A PE és N vezetékeket nem szabad a tápellátásból (elosztószekrényből) kivezetni, ezeket feltétlenül a vezérlő kivezetéseihez kell csatlakoztatni.

A FAN 2 csatlakozó a 2 csoport ventilátorainak vagy permetezőrendszereknek a csatlakoztatására használható. A kimenet leválasztott, az érintkező maximális árama 6A (a terhelés közvetlen vezérlése esetén 1P-B6 típusú külső kismegszakító szükséges), az érintkező akkor zár, ha a mért hőmérséklet magasabb a beállított hőmérséklet és a szellőzési sáv összegénél.

A HOT csatlakozó légfűtő csatlakoztatására használható. A kimenet leválasztott, az érintkező maximális árama 6A (a terhelés közvetlen vezérlése esetén 1P-B6 külső kismegszakító szükséges), az érintkező akkor zár, amikor a mért hőmérséklet a beállított érték alá csökken.

Az ALARM csatlakozó leválasztott NC, C és NO kimenetei a riasztóközponthoz való csatlakoztatásra szolgálnak. A riasztás a következő esetekben kapcsol be:

• a hőmérséklet túl alacsony vagy túl magas,
• a vezérlő vagy a hőmérséklet-érzékelő meghibásodott,
• megszűnt a vezérlő tápfeszültsége,
• a vezérlő rendellenes működése lépett fel (pl. a vezérlő túlmelegedése) Az alábbi ábra a ventilátor riasztóközponthoz való csatlakoztatásának módját mutatja.

A FUNC1 és FUNC2 csatlakozó a légbeömlőket nyitó, jobbra/balra forgó motorral működő emelőszerkezet csatlakoztatására szolgál. A FUNC1 relé bekapcsolja a működtető áramellátását, a FUNC2 pedig átkapcsolja a motor forgásirányát. Az emelőszerkezet bekötésének példája (1P-B6 külső kismegszakító szükséges): Az emelőszerkezet funkciójának kikapcsolásakor a FUNC1 és FUNC2 kimenetek rendre a 3 és 4 szellőzési csoport érintkezőiként működnek.

A 12V csatlakozó külső érzékelők tápellátására szolgál.

A V1 0-10V csatlakozó teljesítménybővítő modulok csatlakoztatására szolgál. Az ezen a kapcson lévő feszültség arányos a szellőzési szinttel.

A V2 0-10V csatlakozó a légbeeresztő zsalukat nyitó működtető csatlakoztatására szolgál.

A V3 0-10V csatlakozó fokozatmentesen szabályozható teljesítményű fűtőrendszer csatlakoztatására szolgál. Az ezen a kimeneten lévő feszültség a hőmérséklet csökkenésével arányosan növekszik, a kiegészítő fűtés hőmérsékletétől kezdődően.

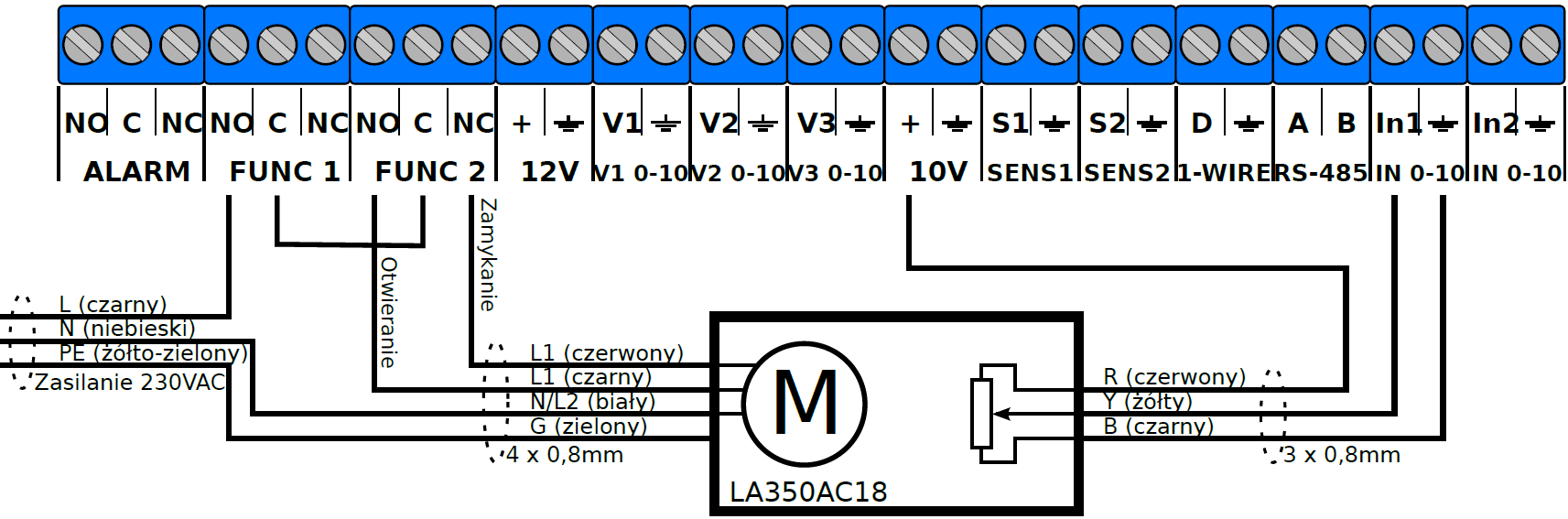

A 10V csatlakozó az emelőszerkezet potenciométerének vagy más 0-10V típusú rendszerek tápellátására szolgál.

A SENS1 (SENS2) csatlakozót a 1 TS3 vagy TS5 hőmérséklet-érzékelőhöz csatlakoztatjuk, a polaritás nem számít. 2 érzékelő egyidejű csatlakoztatása esetén a mért hőmérsékletek átlagolásra kerülnek. Bevált gyakorlat a mérővezetékeket a tápvezetékektől távol elvezetni.

A 1-WIRE csatlakozó nagyobb számú, legfeljebb 4 digitális hőmérséklet-érzékelő párhuzamos csatlakoztatására használható (ügyelni kell a megfelelő polaritásra). Az érzékelőket összekötő vezeték maximális hossza 150m (a hossz nem befolyásolja a hőmérsékletmérést), árnyékolt vezeték használata javasolt.

A RS-485 csatlakozó szellőzőrendszerek kiépítésére és PC-vel való kommunikációra használható.

A IN1 0-10 csatlakozó a légbeömlőrendszer visszacsatolási jelének bevitelére szolgál – meghatározza a légbeömlők aktuális helyzetét.

A IN2 0-10 csatlakozó a vezérlő más érzékelőkhöz, pl. páratartalom-, CO2 érzékelőkhöz való csatlakoztatására, illetve a vezérlő teljesítménybővítőként való működtetésére szolgál.

Működési elv

A vezérlő fő feladata az állattartó helyiség hőmérsékletének a tenyésztő által meghatározott szinten tartása. Nem szabad megfeledkezni arról, hogy a vezérlő csupán eszköz, amely az állattartó helyiség optimális klimatikus körülményeinek biztosítását segíti. Ebben a folyamatban azonban a tenyésztő tölti be a meghatározó szerepet, akinek a készülék beállításait a változó külső klimatikus körülményekhez, mindenekelőtt pedig az állattartó épületben lévő állatok igényeihez kell igazítania, és a riasztóközpont segítségével figyelemmel kell kísérnie a készülék működési állapotát.

A vezérlő első üzembe helyezése

veszély

A vezérlő első üzembe helyezésekor feltétlenül be kell állítani a motor működésének tiltott sávját.

A vezérlő egyfázisú aszinkronmotorral működő ventilátorokkal működik együtt, amelyek maximális összesített áramfelvétele 12A. A felhasználónak az általa kiválasztott ventilátorok bekötése után be kell állítania őket a vezérlővel való együttműködéshez. Más szóval szükséges a ventilátor minimális működési szintjének (fordulatszámának) beállítása. Ezt a funkciót „Tiltott sávnak” nevezik, és a felhasználó egyszeri alkalommal állítja be a „Speciális beállítások” menüben. A művelet megfelelő végrehajtásához javasolt egy második személy segítsége, aki folyamatosan figyelheti a ventilátor működését, miközben a másik személy beállítja a „Tiltott sáv” értékét (ennek gyári értéke 0). A tiltott sáv beállításának elmulasztása a készülék rendellenes működéséhez vezethet. A „Tiltott sáv” értéke akkor tekinthető megfelelőnek, amikor a ventilátor által létrehozott nyomás a szellőzőkürtő zsaluit kissé megemeli. A „Tiltott sáv” beállítását ismételten el kell végezni, ha a vezérlőhöz csatlakoztatott ventilátort kicserélik.

Időszakos szellőztetés

Az időszakos szellőztetés a vezérlő által végrehajtott funkció, amely akkor indul el, amikor a helyiség hőmérséklete a beállított hőmérséklet alá csökken. Ez a funkció ciklikus frisslevegő-ellátást biztosít az állatok számára. Az Időszakos szellőztetés menüben 3 paraméter található:

• „Működési idő” - meghatározza, hány percre kapcsoljon be a ventilátor;
• „Szünetidő” - meghatározza a ventilátor állásidejét;
• „Időszakos szellőztetés szintje” - meghatározza a szellőzés teljesítményét a „Működési idő” alatt.

A fent felsorolt összes paramétert a felhasználó állítja be.

Az időszakos szellőztetés paramétereinek beállításakor néhány szabályt szem előtt kell tartani:

• az időszakos szellőztetés kizárólag akkor kapcsol be, ha a sertésól hőmérséklete a beállított hőmérséklet alá csökken,
• az időszakos szellőztetés alapvető feladata az állatok ciklikus frisslevegő-ellátásának biztosítása, nem pedig a helyiség beállított hőmérsékletének fenntartása,
• javasolt a helyiségeket rövid ideig, de gyakran szellőztetni,
• kerülni kell a hosszú szellőztetési időszakokat, mivel ezek túl nagy hőmérséklet-ingadozáshoz vezethetnek,
• a beállított paramétereket feltétlenül az állatok viselkedéséhez és a helyiségen belüli, valamint azon kívüli körülményekhez kell igazítani.

A készülék működése

A vezérlő fokozatmentesen szabályozza a szellőzést „Min.1” és „Max.1” között, a „Beállított hőmérséklettől” a „Beállított hőmérséklet” és a „1cs. szellőzési sávja” összegéig terjedő tartományban. E tartomány felett bekapcsol a 2 szellőzési csoport, a 1 csoport pedig „Min.2” szintre vált, a hőmérséklet további emelkedésével a szellőzés „Max.2” szintig növekszik, a „2 cs. szellőzési sávja” tartományának végén. Ha a „2 cs. szellőzési sávja” nullára van állítva, és a szellőzés „Max.1” szinten működik, bekapcsol a 2 szellőzési csoport, és a hőmérséklet további emelkedése már nem változtat a szellőzésen (a grafikon pontozott része). Ha a helyiség hőmérséklete a „Beállított hőmérséklet” alá csökken, a vezérlő időszakosan szellőzteti a helyiséget, további csökkenés esetén bekapcsol a kiegészítő fűtés. Minden a felhasználó által megadott beállításoktól függ. A vezérlő programja a riasztóközponttal való együttműködést is biztosítja, amely akkor aktiválható, ha a sertésól hőmérséklete eltér a beállított paraméterektől.

A vezérlő programozása

A vezérlő rendelkezik alapértelmezett beállításokkal, amelyek két esetben kerülnek a nem felejtő memóriába:

1. A készülék első üzembe helyezése,
2. Hiba az adatmemóriában. A tápellátás hiánya vagy megszűnése esetén a vezérlő nem veszíti el a korábban megadott és elmentett felhasználói beállításokat.

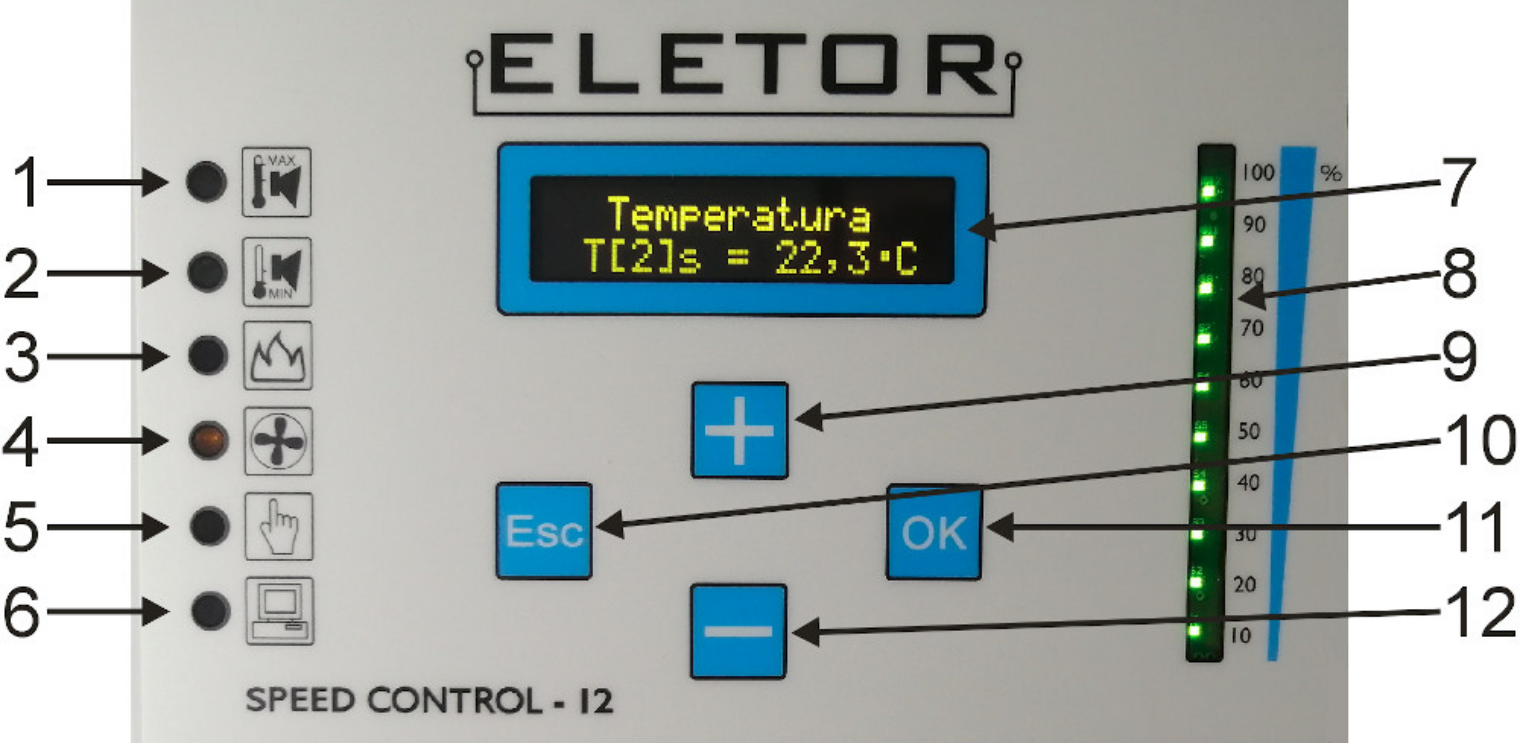

Előlap – jelzőfények, nyomógombok és kijelző

1. Piros jelzőfény, amely a megengedett maximális hőmérséklet túllépését jelzi.
2. Piros jelzőfény, amely a megengedett minimális hőmérséklet alá csökkenést jelzi.
3. Sárga jelzőfény, amely a kiegészítő fűtést jelzi.
4. Sárga jelzőfény, amely a 2 csoport szellőzését jelzi.
5. Zöld jelzőfény, amely a szellőzési szint kézi beállítását jelzi.
6. Zöld jelzőfény, amely a RS485 kommunikáció működését jelzi.
7. Menükijelző, normál működési állapotban a hőmérsékletet mutatja.
8. Oszlopkijelző, amely a szellőzési szintet jelzi.
9. Gomb a menüben felfelé történő navigáláshoz vagy a paraméter értékének módosításához.
10. ESC gomb - kilépés a menüből vagy az adott paraméterből az érték mentése nélkül.
11. OK gomb - belépés a menübe vagy az adott paraméter jóváhagyása (mentése).
12. Gomb a menüben lefelé történő navigáláshoz vagy a paraméter értékének módosításához.

A menü használata

A vezérlő számos funkcióval rendelkezik, amelyek lehetővé teszik az adott alkalmazáshoz való hozzáigazítását. Ezek a funkciók menübe vannak csoportosítva, amely a („+”, „-” vagy „OK”) gombok egyikének megnyomásával érhető el. A „+” és „-” gombok a funkció kiválasztására szolgálnak, a szerkesztés, az adatok mentése vagy a következő almenübe lépés a „OK” gombbal végezhető el. A „Esc” gomb megnyomása a felsőbb szintű menübe való visszatérésre vagy az adott paraméter mentésének elvetésére szolgál.

Az alapmenü funkciói

MENÜ	Leírás
Hőmérséklet 20,8o C W16% A	Információs üzemmód - normál működés. A kijelzőn az aktuális hőmérséklet, valamint bekapcsolt ventilátor esetén a szellőzési szint értéke látható. A kiegészítő szimbólumok jelentése:A-bekapcsolt riasztást jelent,D - bekapcsolt fűtést jelent, W - kiegészítő szellőzést jelent
Beállított hőm. 20,0o C	„Beállított hőmérséklet” – Meghatározza azt a hőmérsékletet, amelytől a fokozatmentes szellőzés folyamata megkezdődik. A megfelelő értéket a haszonállatok fajtájától függően kell kiválasztani.
Időszakos szellőztetés	Időszakos szellőztetés – két időérték állítható be. 1.Működési idő Meghatározza a szellőzés működésének időtartamát percben. 2.Szünetidő Meghatározza a szellőzés állásidejét percben az egymást követő működési ciklusok között. 3.Időszakos szellőztetés szintje - Meghatározza a szellőzés intenzitását az időszakos szellőztetés működése alatt.
Riasztás	1.Riasztás aktív Igen - A riasztási érintkező aktiválása/kikapcsolása, annak érdekében, hogy a vezérlő ne adjon riasztási jelet a kimeneten (a riasztóközpont felé), a menüben a „NEM” értéket kell kiválasztani. 2. Min. hőm. 15,0o C - Meghatározza azt az abszolút minimális hőmérsékletet, amelynél a riasztás bekapcsol. 3.Max. hőm. 25,0o C - Meghatározza azt az abszolút maximális hőmérsékletet, amelynél a riasztás bekapcsol. 4.Riasztási hangjelzés Igen - A vezérlő belső hangjelzésének aktiválása/kikapcsolása.
Szellőzés	1.Szell. sáv 1 5,0o C - Meghatározza a vezérlő reakciósebességét (a szellőzési szint változását a 1 minimumtól a 1 maximumig) az emelkedő hőmérsékletre. 2.Min. szint 1 1 % - Meghatározza a beállított hőmérsékletnek megfelelő szellőzési szintet. 3.Max. szint 1 100 %-Meghatározza az állandó szellőzési szintet a fokozatmentes szabályozás tartományát meghaladó hőmérséklet esetén, ha a „2cs. szell. sávja” = 0, egyébként pedig a szabályozott szellőzés maximális szintjét a beállított hőmérséklet és a 1 csoport sávjának összegével egyenlő hőmérséklet esetén. 4.Szell. sáv 2 0,0o C-Meghatározza a vezérlő reakciósebességét (a szellőzési szint változását a 2 minimumtól a 2 maximumig) az emelkedő hőmérsékletre a 2 csoport esetén. A funkció inaktív, ha a sáv értéke nulla. 5.Min. szint 2 1 %-Meghatározza a 1 csoport minimális szellőzési szintjét a 2 csoport érintkezőinek zárási pontjában. 6.Max. szint 2 100 %-Meghatározza az állandó szellőzési szintet a fokozatmentes szabályozás tartományát meghaladó hőmérséklet esetén, amikor a 2 csoport be van kapcsolva. 7.Csoport 3 5,0o C-Meghatározza az állandó szellőzési szintet a fokozatmentes szabályozás tartományát meghaladó hőmérséklet esetén, amikor a 2 csoport be van kapcsolva. 8.Csoport 4 7,0o C-Meghatározza a 4 szellőzési csoport bekapcsolási hőmérsékletét a beállított hőmérséklethez viszonyítva (az emelőszerkezet funkcióját ki kell kapcsolni).
Kiegészítő fűtés	1.Kieg. fűtés hőm. 15,0o C-Meghatározza a kiegészítő fűtés bekapcsolási hőmérsékletét. 2.Kieg. fűtés sávja 5,0o C -Meghatározza a kiegészítő fűtőrendszerek teljesítményarányát (a V3 0-10V kimeneten) a hőmérséklet függvényében.

A speciális menü funkciói

A speciális menü elsősorban telepítők számára készült, lehetővé teszi a vezérlő hozzáigazítását a rendszerhez és a ventilátorhoz, az áramkörök tesztelését, valamint a menü nyelvének kiválasztását. A speciális beállításokba két menügomb egyidejű megnyomásával és körülbelül 10s ideig történő nyomva tartásával lehet belépni.

MENÜ	Leírás
Tesztelés	Ez a funkció a vezérlő egyes beavatkozó áramköreinek ellenőrzésére szolgál, minden beállítás ideiglenes, csak az adott menüpontban való tartózkodás idejére érvényes, az „ESC” vagy „OK” megnyomása után az adott kimenet visszatér a vezérlő működéséből következő állapotba. 1.Szellőzés 0 % Lehetővé teszi a szellőzési szint kézi megadását a szellőzőrendszer ellenőrzése érdekében. A funkció jóváhagyása után kigyullad a zöld jelzőfény (kéz). 2.Riasztás Nem Aktiváláskor bekapcsol 2 piros jelzőfény, a hangjelzés és a riasztási áramkör. 3.Kiegészítő fűtés Nem Aktiváláskor bekapcsol a sárga jelzőfény (láng), valamint a kiegészítő fűtés áramköre. 4.2 fokozat szell. Nem Aktiváláskor bekapcsol a sárga jelzőfény (ventilátor), valamint a 2 csoport áramköre. 5.Kimenet V1 0,0 V Kimenet V2 0,0 V Kimenet V3 0,0 V-A 0-10V kimenetek tesztelése, a „+” vagy „-” gombokkal a kiválasztott feszültség adható meg rendre a következő rendszerek számára: bővítőmodulok, légbeeresztő zsaluk, fokozatmentes kiegészítő fűtés. A funkció különösen hasznos a légbeeresztő zsaluk V2 kimenetének kalibrálásakor. 6.Emelőszerkezet 0 Lehetővé teszi a légbeeresztő zsalurendszer ellenőrzését, „+” - nyitja a légbeömlőket, „-” - zárja a légbeömlőket, a kijelzőn a működtető potenciométerről leolvasott aktuális helyzete látható. 7.Csoport 3 Nem Aktiváláskor bekapcsol a 3 szellőzési csoport áramköre. (az emelőszerkezet funkcióját ki kell kapcsolni) 8.Csoport 4 Nem Aktiváláskor bekapcsol a 4 szellőzési csoport áramköre. (az emelőszerkezet funkcióját ki kell kapcsolni)
Nyelv	A menü nyelvének kiválasztása. Lengyel vagy angol nyelv választható.
Ventilátor	1.Tiltott sáv 0- A közvetlenül a vezérlőhöz csatlakoztatott ventilátorok minimális fordulatszámának kalibrálása, ez a paraméter a „1%” szellőzési szintnek felel meg. A paraméter pozitív értéke növeli, negatív értéke csökkenti a fordulatszámot. 2.Bőv. modul Min. 1,9 V -A teljesítménybővítő modulra adott minimális feszültség (V1 0-10V kimenet). 3.Bőv. modul Max. 10,0 V -A teljesítménybővítő modulra adott maximális feszültség (V1 0-10V kimenet). 4.Modul lekapcsolása Nem - A teljesítménybővítő modul lekapcsolása, ha az „IGEN” van kiválasztva, a bővítőmodulokat vezérlő kimeneten (V1 0-10V) a feszültség 0V szintre csökken, nem pedig a beállított minimális értékre, amikor a szellőzési szint 0%. 5.Invertálás Nem-Aktiváláskor a V1 kimenet karakterisztikája megfordul. A feszültség a szellőzési szint növekedésével csökken a min.-max. által meghatározott tartományban. A V1 kimeneten lévő jel 10-0V típusú lesz.
Légbeeresztő zsaluk	1.Előnyitás 0,0o C-A légbeeresztő zsaluk korábbi nyitása. A megadott paraméter meghatározza, hogy a „Beállított hőmérsékletnél” mennyivel alacsonyabb hőmérsékleten nyíljanak ki a légbeeresztő zsaluk. 2.Teljes zárás Nem- Aktiváláskor a légbeeresztő zsalukat vezérlő kimeneten (V2 0-10V) a feszültség 0V szintre csökken, nem pedig a beállított minimális értékre. Szellőzés hiányában (0% szellőzési szint). 3.Zsaluk min. 1,9 V- A légbeeresztő zsalukra adott minimális feszültség (V2 0-10V kimenet). 4.Zsaluk max. 10,0 V- A légbeeresztő zsalukra adott maximális feszültség (V2 0-10V kimenet). 5.Invertálás Nem-Aktiváláskor a V2 kimenet karakterisztikája megfordul. A feszültség a szellőzési szint növekedésével csökken a min.-max. által meghatározott tartományban. A V2 kimeneten lévő jel 10-0V típusú lesz.
Hőmérsékletmérés	1.Kalibrálás S1 23,0o C -> 23,5o C,Kalibrálás S2 23,0o C -> 23,2o C - Az analóg bemenetek kalibrálása lehetővé teszi a S1 és S2 érzékelőkről leolvasott hőmérséklet átskálázását. 2.Átlagolási idő 60 s- Ez a paraméter meghatározza azt az időtartamot, amely alatt az aktuális hőmérséklet-leolvasások átlagolásra kerülnek. Az átlaghőmérséklet értéke a vezérlő funkcióinak alapvető paramétere. A kimenetek állapotváltozásai (szellőzés, kiegészítő fűtés, zsaluk, további szellőzési csoportok, riasztások,...) szorosan kapcsolódnak ehhez a paraméterhez, és nem következhetnek be az itt meghatározott időnél gyakrabban.
Emelőszerkezet	1.Nyitás kalibr. 1024 -> 853,Zárás kalibr. 0 -> 324 -Az emelőszerkezet kalibrálása elengedhetetlen a légbeömlőrendszer megfelelő működéséhez. A „+” gomb nyitja, a „-” gomb zárja a légbeömlőket. A légbeömlők nyitásakor a helyzetparaméternek növekednie, zárásakor csökkennie kell, ellenkező esetben ellenőrizni kell a működtető bekötését (tápellátás és potenciométer). A nyitás kalibrálásakor a légbeömlőket teljesen kinyitjuk, és a helyzetet az „OK” gombbal jóváhagyjuk. A zárás kalibrálásakor a légbeömlőket bezárjuk, és a helyzetet az „OK” gombbal jóváhagyjuk. Az „ESC” gomb mentés nélkül léptet ki a funkcióból. A nyitott és a zárt helyzet közötti különbségnek legalább 100 egységnek kell lennie. 2.Kikapcsolás Nem-A kikapcsolás felszabadítja a FUNC1 és FUNC2 érintkezőket az emelőszerkezet vezérlése alól, ezek az érintkezők ekkor a 3 és 4 csoport szellőzését vezérlik.
Lágyindítás	Az ebben a menücsoportban található paraméterek a szellőzés indításáért felelnek. A fokozatmentes csoport szellőzésének bekapcsolását fokozatos felfutás előzi meg 100% szintig, rövid működés 100% szinten, majd csökkenés a szükséges szellőzési szintre. Ez a szellőzés indításakor olyan átfúvást hoz létre, amely megkönnyíti a kürtőkben lévő pillangószelepek nyitását. Az értékek a tápfeszültség periódusaiban vannak megadva 1% szellőzésnél. 1.Felfutási idő 5- A paraméter meghatározza a szellőzés fordulatszámának növekedési sebességét a nulla szinttől a maximumig – a ventilátorok lágy bekapcsolását. A 0 érték kikapcsolja a lágy felfutást. 2.100% idő 100- A paraméter meghatározza az indításkori működés időtartamát 100% szellőzési szinten. A felfutási idő és a 100% 0 értékre állítása teljesen kikapcsolja a szellőzés indításakor végzett átfúvást. 3.Lefutási idő 5- A paraméter meghatározza a szellőzési szint változásának sebességét.
Kiegészítő fűtés	1.Érintkező invertálása Nem-Aktiváláskor a HOT kimenet karakterisztikája megfordul. Az érintkező a mért hőmérséklet csökkenésével nyitni fog. 2.Hiszterézis 0,5o C - Meghatározza a kiegészítő fűtés érintkezőjének hőmérsékleti hiszterézisét. 3.Relatív működés Nem-Aktiváláskor a kiegészítő fűtés hőmérséklete a beállított hőmérséklethez viszonyítva adható meg. A kiegészítő fűtés alapmenüje megváltozik, és abban a beállított hőmérséklettől való eltérést kell megadni. 4.Kiegészítő fűtés min. 1,9 V - A fokozatmentes fűtésvezérlésre adott minimális feszültség – változtatható ventilátorteljesítményű légfűtő (V3 0-10V kimenet). 5.Kiegészítő fűtés max. 10,0 V - A fokozatmentes fűtésvezérlésre adott maximális feszültség – változtatható ventilátorteljesítményű légfűtő (V3 0-10V kimenet).
Program	verzió 2.4 ápr. 13 2018 - A szoftververzió és a fordítás dátumának leolvasása

Hiba- és figyelmeztető üzenetek

A hibaüzenetek a vezérlő működésében fellépő rendellenességekről tájékoztatják a felhasználót. Az alábbiakban a lehetséges hibaüzenetek találhatók

HIBA	LEÍRÁS
Riasztás Túlterhelés	Túlterhelési riasztás, 75°C esetén aktiválódik. A készülék a lehűlésig felfüggeszti a működését.
Riasztás Nincs érzékelő	Az érzékelő vagy az összekötő vezeték hiányát vagy meghibásodását jelzi.

Megjegyzések és figyelmeztetések

veszély

A készülék telepítése során az elektromos tápellátást feltétlenül le kell választani, mivel egyes részegységeken az életre és az egészségre veszélyes feszültség van jelen. Javasolt a telepítést szakképzett személyre bízni.

• A készülék üzemeltetési problémáinak elkerülése érdekében a telepítés és a használat megkezdése előtt meg kell ismerni az útmutatót.
• Tilos a készülék szerkezetébe beavatkozni vagy önálló javításokat végezni. Ez különösen az alkatrészek és részegységek módosítására vonatkozik.
• A karbantartási vagy szervizműveleteket jogosult személyzetnek (telepítőnek vagy a gyártó szervizének) kell elvégeznie. A kényszerszellőzésű állattartó épületekben riasztórendszer szükséges. A készülék gyártója nem felel a helytelen telepítés, a funkciók helytelen programozása, váratlan események következményei és külső tényezők által okozott károkért.
• A szellőzésvezérlő paramétereit az állattartó helyiségben fennálló körülményeknek megfelelően kell beállítani. Ezek a beállítások egyediek, és a tenyésztő döntésétől függenek. A készülék gyártója fenntartja a jogot a készülék szerkezetének és szoftverének módosítására.

figyelem

A terméket használatának befejezése után nem szabad a válogatatlan települési hulladékkal együtt kidobni, hanem a hatályos előírásoknak megfelelően kell ártalmatlanítani (az Európai Unió WEEE-irányelvei 2012/19/EU). A termék az RoHS követelményeinek megfelelően készült (az Európai Unió 2011/65/EU irányelve).

tanács

A vezérlő műszaki adatai

Paraméter	LEÍRÁS
Tápfeszültség	230VAC 50Hz
A FAN fokozatmentes szabályozású kimenet maximális árama	12A
A kimeneti feszültség szabályozási tartománya	70V ÷ 230V
A FAN 2	kimenet (érintkező) maximális árama 6A
A HOT kimenet (érintkező) maximális árama	6A
Az ALARM kimenet (érintkező) maximális árama	4A
A FUNC1 és FUNC2	kimenet (érintkező) maximális árama 4A
Üzemi hőmérséklet-tartomány	-10 +40oC
Hőmérsékletmérési tartomány	0 +50oC
A hőmérsékletmérés felbontása	0,1oC
A hőmérséklet-érzékelő meghibásodásának észlelése	IGEN
Az analóg érzékelők maximális száma	2
A hőmérsékletmérés pontossága – analóg bemenet	1oC
A mérés függése a vezetékek ellenállásától – analóg bemenet	15,8Ω/oC
A digitális érzékelők maximális száma	4
A hőmérsékletmérés pontossága – digitális bemenet	0,5oC
A mérés függése a vezetékek ellenállásától – digitális bemenet	Nincs
A digitális érzékelőket összekötő vezeték maximális hossza	150m
Túlfeszültség-állóság (max E)	210J
Túlterhelés elleni védelem	75oC
A készülék méretei	34x29x12 [cm]
A készülékház védettségi osztálya	IP56

információ

A SPEED CONTROL-12 v2 vezérlő készlete a következőket tartalmazza:

• 1 hőmérséklet-érzékelő,
• 4 tipli,
• 2 PG13,5 tömszelence.
• 3 PG11 tömszelence,
• 4 PG9 tömszelence.
