Takarmányszállító vezérlőszekrény

Vezérlőszekrény gyöngyláncos vagy csigás takarmányszállító vezérléséhez. A védelmet, a mágneskapcsolót, a kapcsolót és az időzítő áramkört egyetlen házban egyesíti, lehetővé téve, hogy az etetőben csupán egyetlen takarmányérzékelőt kelljen használni. Az időzítő áramkör a motor rövid idejű bekapcsolásainak kiküszöbölésével csökkenti az érintkezők kopását, valamint takarmányhiány esetén a maximális üzemidő korlátozásával meghosszabbítja a mechanikus rendszer élettartamát.

Paraméterek és jellemzők:​

  • A motor hővédelme
    • FC-T2A5P – (1,6 – 2,5)A
    • FC-T4AP – (2,5 – 4)A
  • Integrált működtető mágneskapcsoló 6A
  • Üzemmódkapcsoló AUTOMATIKUS – KI – MANUAL
  • Bekapcsolási késleltetés 0 - 10 min
  • Késleltetett kikapcsolás takarmányhiány esetén 10 – 60 min
  • Kismegszakító a vezérlőáramkörben
  • Bemenet biztonsági végálláskapcsolóhoz
  • Együttműködés passzív tápellátású kapacitív érzékelőkkel
  • Tömített ház IP65
  • Alacsony energiafogyasztás:
    • 0,6W készenlét
    • 2,3W üzem

Működés​

Kézi üzem​

A rendszer azonnal elindul, és a kikapcsolásig, a biztonsági végálláskapcsoló érintkezőjének nyitásáig vagy a motor hővédelmének működésbe lépéséig üzemel.

Automatikus üzem​

Az etetőben fellépő takarmányhiány észlelésekor az érzékelő indítási jelet ad; ha a biztonsági végálláskapcsoló érintkezője zárt, a takarmányszállító vezérlőszekrény megkezdi a T1 idő (bekapcsolási késleltetés) mérését a 0-10min tartományban. A meghatározott T1 idő elteltével elindul a takarmányszállító motorja, amely addig üzemel, amíg a takarmányérzékelő nem jelzi az etető feltöltődését. Ha a tartályban nincs takarmány, a motor a 10-60min tartományban megadott T2 maximális üzemidő elteltével kikapcsol. A takarmányszállító következő indítása a takarmány pótlása, valamint a rendszer kikapcsolása és újbóli bekapcsolása után lehetséges.

veszély

A T1,T2 idők beállításának módosításához a rendszert ki kell kapcsolni, majd újra be kell kapcsolni.

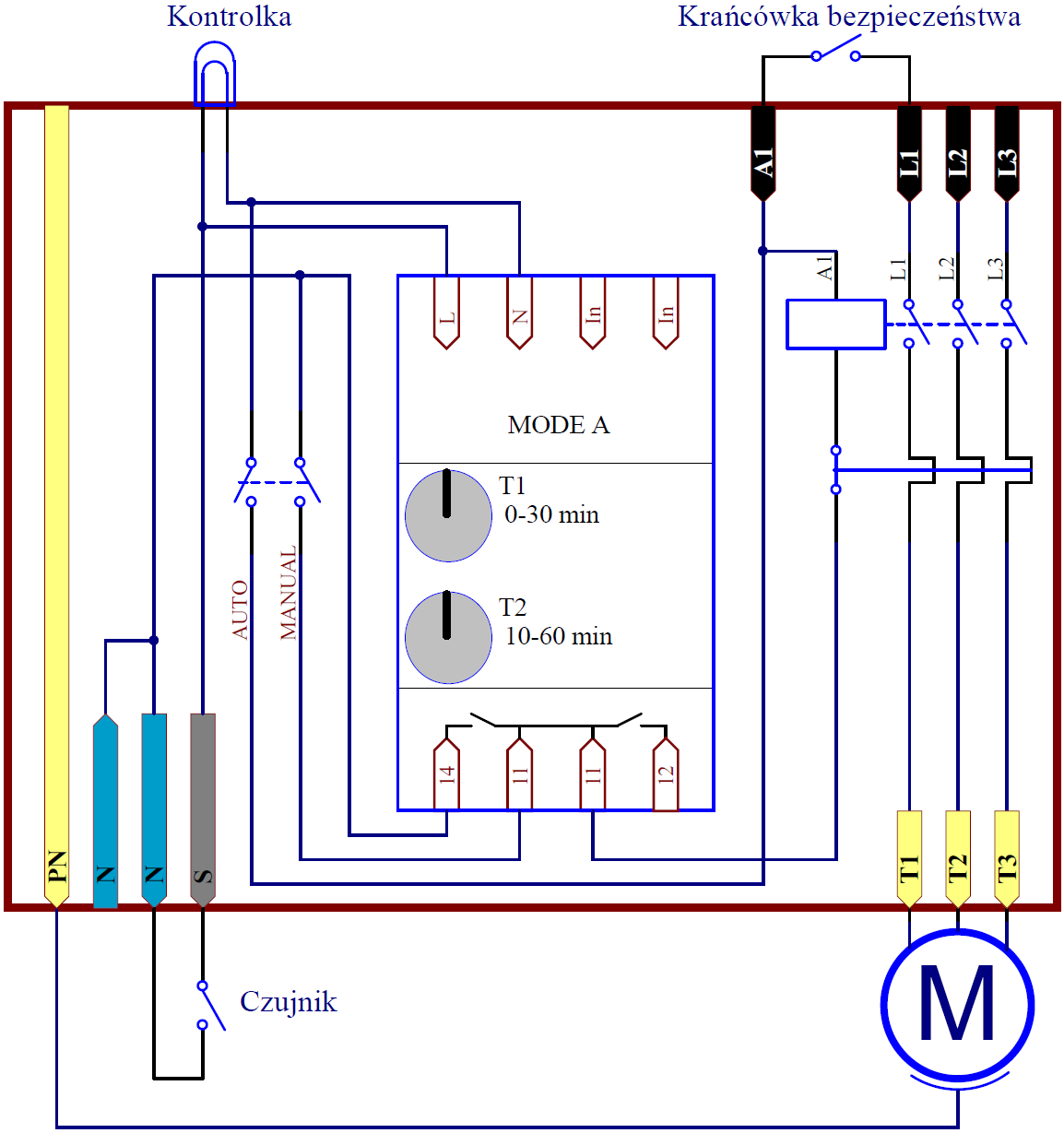

Bekötés​

Bekötés

Megjegyzések és figyelmeztetések​

  • A készülék használatának megkezdése előtt el kell olvasni az útmutatót.
  • A készülék fedelének felnyitása előtt feltétlenül le kell kapcsolni a tápfeszültséget.
  • A készüléket csatlakoztatott védőáramkörrel rendelkező hálózatról kell táplálni.
  • A készülék valamennyi belső alkatrészén és csatlakozókapcsán veszélyes feszültség van jelen, amely a tápellátás kikapcsolása után akár egy percig is fennmaradhat.
  • Óvja a készüléket attól, hogy bármilyen tárgy, folyadék vagy nedvesség kerüljön a belsejébe.
  • A hővédelmen be kell állítani a szükséges áramértéket. A túl nagy érték a motor károsodását, a túl kicsi érték a takarmányszállító kikapcsolását okozhatja.
