Блок питания DC50W24VB

Аварийный блок питания с функцией автоматического и ручного открытия приточных и вытяжных отверстий. Применяется для обеспечения безопасности сельскохозяйственных животных при отключении электропитания или неисправности контроллера. При обнаружении отклонений устройство подаст сигнал тревоги и откроет подъемные механизмы до заданного уровня.

Параметры и характеристики:

• Переключатель выбора режима работы:
  • MANUAL
  • AUTO.
• Ручка регулировки степени открытия приточных отверстий.
• Поддержка стандартов:
  • 0-10, 2-10, 10-0, 10-2.
• Возможность инверсии управляющего сигнала.
• Выходы сигнализации NO и NC.
• Сигнализация отсутствия электропитания.
• Контроль управляющего напряжения 2-10V.
• Контроль короткого замыкания выходов 24VDC.
• Контроль короткого замыкания выходов 0-10V.
• 2 вход 0-10V.
• 2 выхода 0-10V.
• Электронная защита входов, выходов и линии 24V.
• Аккумуляторная батарея 24V 4.0 А·ч.
• Герметичный корпус IP65.
• Напряжение питания 85264VAC 4763Hz.

Установка контроллера

осторожно

При установке устройства необходимо в обязательном порядке отключить подачу электроэнергии, поскольку напряжение на некоторых компонентах представляет опасность для жизни и здоровья. Рекомендуется поручить установку квалифицированному специалисту.

Выбор места монтажа

Место монтажа следует выбирать рационально, обеспечивая удобный доступ к устройству уполномоченным лицам и исключая доступ животных и детей. Следует также учитывать климатические условия, то есть устройство должно работать в диапазоне температур от -10°C до 40 °C, в месте, не подверженном воздействию солнечных лучей. Вокруг устройства должна обеспечиваться свободная циркуляция воздуха.

Монтаж

Устройство может работать в агрессивных климатических условиях. Правильно смонтированное устройство устойчиво к вредному воздействию окружающей среды.

При монтаже необходимо обратить внимание на следующее:

• крышка должна быть закреплена всеми винтами,
• кабели, используемые для подключения устройства, должны иметь круглое поперечное сечение,
• после подключения кабеля необходимо затянуть кабельные вводы так, чтобы обеспечить герметизацию и фиксацию кабеля, рекомендуется использовать силикон,
• неиспользуемые выводы (кабельные вводы) необходимо заглушить,
• нижнюю часть корпуса закрепляют на ровной стене 4 распорными дюбелями.

Электрическое подключение

осторожно

Перед подключением схемы необходимо убедиться, что электропитание отключено!

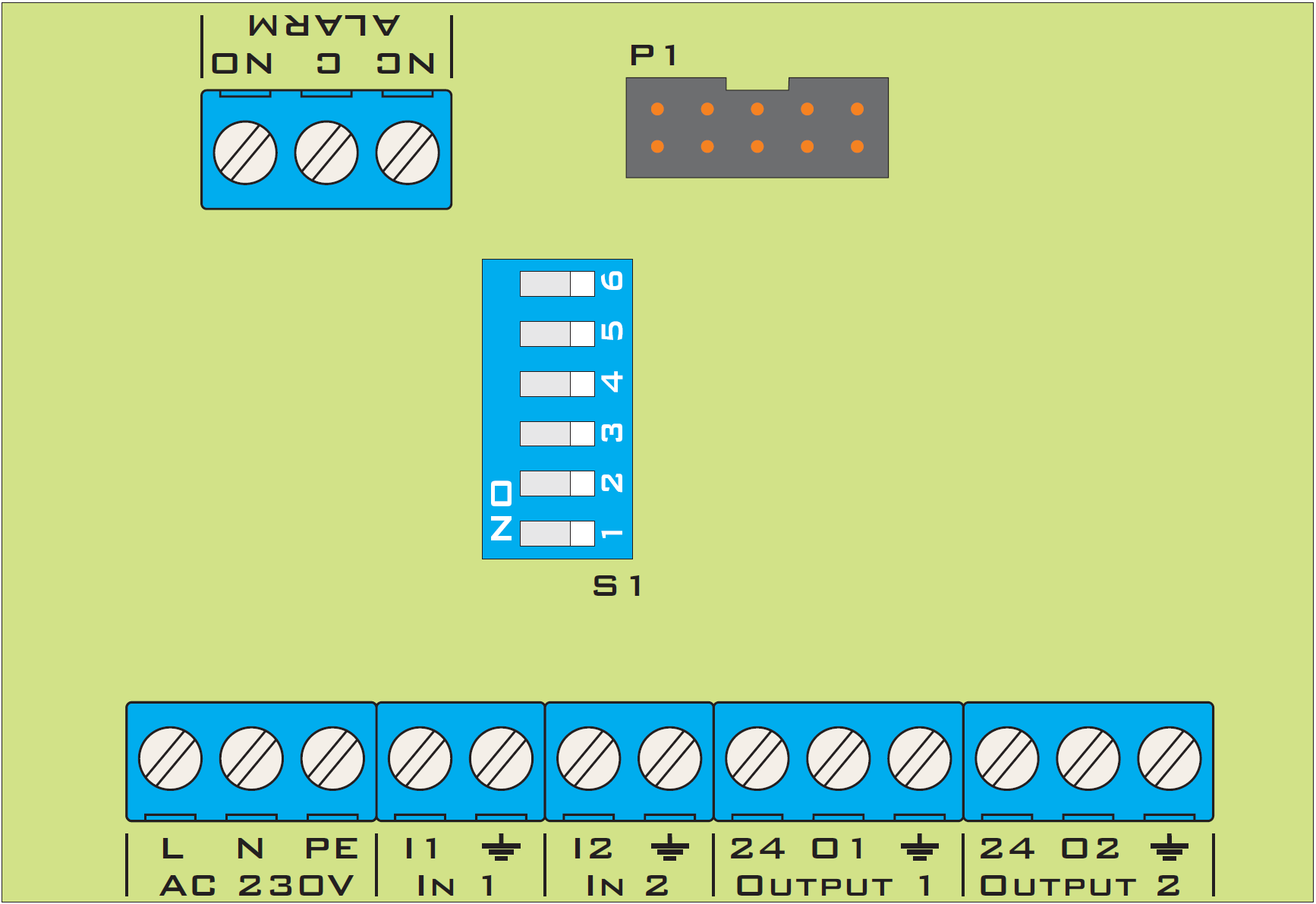

После отвинчивания креплений устройства необходимо снять переднюю панель. Для этого извлекают шлейф из разъема, обозначенного как P1. Кабели вводят через резиновые кабельные вводы, после чего можно приступать к их подключению. Подключение необходимо выполнить в соответствии с описанием.

Питание 230V переменного тока: подключают к источнику питания (распределительному щиту). Требуется применение автоматического выключателя максимального тока (типа «S» B6), а также ограничителей перенапряжения класса «C». Устройство может питаться в широком диапазоне напряжений от 85V до 264V и частот от 47 до 63Hz без влияния на его работу.

Разъем In1 и In2 необходимо подключить к контроллеру для подачи управляющего сигнала на системы подъемных механизмов. Устройство может обслуживать два контроллера или один с раздельными секциями приточных и вытяжных отверстий (клеммы I1 и I2 необходимо соединить перемычкой).

Разъем ALARM подключают к центральному блоку сигнализации в зависимости от системы — замкнутый (NO и C), разомкнутый (NC и C). Сигнал тревоги включается в следующих случаях: •пропало напряжение питания устройства, •пропал управляющий сигнал 2-10V хотя бы на одном из входов, •произошло короткое замыкание выходного сигнала или его значение отличается от измеренного, •произошло короткое замыкание на шине +24V, питающей подъемные механизмы.

Разъем Ouput 1 и Ouput 2 подключают к исполнительному приводу (подъемному механизму) способом, требуемым для имеющегося устройства; описание подключения должно содержаться в инструкции соответствующего исполнительного привода (подъемного механизма).

Переключатель режима работы S1 в зависимости от имеющегося исполнительного привода (подъемного механизма) необходимо выбрать соответствующий режим работы. По умолчанию переключатели 1,2,3,4,5,6 находятся в положении off — работа 2-10V.

Канал 1	Канал 2	Функция
1 – off	4 – off	Режим работы в диапазоне сигналов 2-10V, управляющее напряжение ниже 1,5V вызывает сигнал тревоги.
1 – on	4 – on	Режим работы в диапазоне сигналов 0-10V, отсутствие реакции сигнализации на сигнал ниже 1,5V.
2 – off	5 – off	Пропорциональный режим работы, сигналы на выходе в диапазоне 0-10V или 2-10V.
2 – on	5 – on	Инверсный режим работы, сигналы на выходе в диапазоне 10-0V или 10-2V.
3 – off	6 – off	Инверсия входа отключена.
3 – on	6 – on	Инверсия входа включена.

Принцип работы

Аварийный блок питания в нормальном режиме работы питает исполнительные приводы (подъемные механизмы) 24V и заряжает аккумуляторы или поддерживает их заряд; аккумуляторы обеспечат питание при отключении электропитания. Переключатель AUTO/MANUAL определяет режим работы устройства.

Режим MANUAL позволяет непосредственно управлять исполнительными приводами (подъемными механизмами) с помощью ручки на панели устройства.

Режим AUTO – основной режим работы, передает управляющий сигнал со входа на выход, выполняя соответствующую обработку в зависимости от настроек переключателя «S1», и контролирует уровень входного сигнала. При обнаружении отклонений на соответствующем входе устройство подаст на свой выход сигнал от ручки на передней панели. Реле сигнализации сработает в случае: •слишком низкого входного сигнала (Uin < 1,5V) – переключатель «S1» 1-off, 4-off, •замыкания выходного сигнала на общий провод или 24V, •отсутствия напряжения питания, •короткого замыкания напряжения 24V.

Эксплуатация

Пользователь выбирает переключателем режим MANUAL, а ручкой — требуемую степень открытия приточных отверстий; исполнительные приводы работают в соответствии с положением ручки. После завершения настройки приточных отверстий переключателем выбирают режим AUTO и оставляют устройство — приточные отверстия установятся на уровень, требуемый контроллером вентиляции. В аварийной ситуации приточные отверстия установятся в соответствии с положением ручки.

Передняя панель

МЕНЮ

Описание

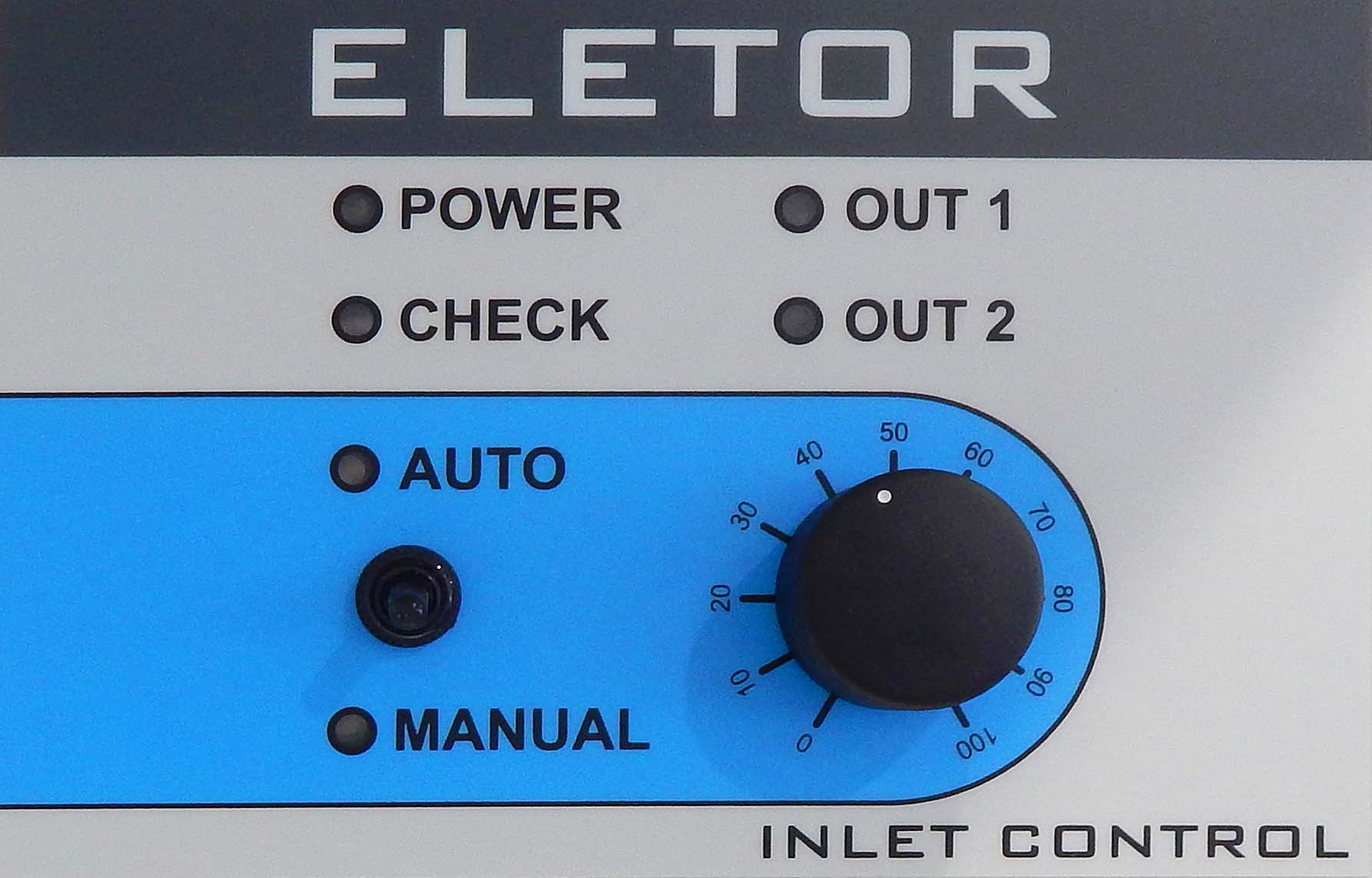

Индикатор POWER – сигнализирует о наличии питания и зарядке аккумуляторов. 1.Индикатор CHECK – горит постоянно в автоматическом режиме, когда на выход передается сигнал от контроллера, мигает при подаче на выход сигнала от ручки. 2.OUT 1 – сообщает об отклонениях в канале 1. 3.OUT 2 – сообщает об отклонениях в канале 2. 4.AUTO – автоматический режим работы. 5.MANUAL – ручной режим работы. 6.Ручка 0%-100% - выбор степени открытия приточных отверстий.

Сообщения об ошибках и предупреждения

Сообщения об ошибках служат для информирования пользователя об отклонениях в работе устройства. Ниже приведены возможные сообщения об ошибках:

• Индикатор POWER – не горит зеленым – отсутствие сетевого питания.
• Индикатор CHECK – мигает желтым – на выходы подан сигнал от потенциометра.
• Индикатор OUT 1 – горит красным - обнаружено отклонение (отсутствие управляющего сигнала, короткое замыкание на выходе или короткое замыкание на шине 24VDC) в первом канале.
• Индикатор OUT 2 – горит красным - обнаружено отклонение (отсутствие управляющего сигнала, короткое замыкание на выходе или короткое замыкание на шине 24VDC) во втором канале.

Примечания и предупреждения

осторожно

При установке устройства необходимо в обязательном порядке отключить подачу электроэнергии, поскольку напряжение на некоторых компонентах представляет опасность для жизни и здоровья. Рекомендуется поручить установку квалифицированному специалисту.

• Во избежание проблем при эксплуатации устройства необходимо ознакомиться с инструкцией перед началом установки и использования. Запрещается вмешиваться в конструкцию или выполнять самостоятельный ремонт. Это касается, в частности, внесения изменений в элементы и компоненты.
• Техническое обслуживание и сервисные работы должен выполнять уполномоченный персонал (монтажник или фирменная сервисная служба). В животноводческих зданиях с принудительной вентиляцией требуется система сигнализации.
• Производитель устройства не несет ответственности за ущерб, вызванный неправильной установкой, неправильным программированием функций, последствиями случайных событий и внешними факторами. Устройство требует настройки параметров в соответствии с условиями в животноводческом помещении.Эти настройки индивидуальны и зависят от решения животновода.
• Производитель устройства оставляет за собой право вносить изменения в конструкцию устройства и программное обеспечение. В состав устройства входит аккумуляторная батарея; не следует допускать чрезмерного разряда аккумуляторов, поскольку это может привести к повреждению батареи. Короткое замыкание полюсов батареи может привести к пожару.

предупреждение

По окончании использования изделия его нельзя выбрасывать вместе с несортированными коммунальными отходами; его следует утилизировать в соответствии с действующими нормативными требованиями (директивами WEEE Европейского союза 2012/19/ЕС). Изделие изготовлено в соответствии с требованиями RoHS (директивой Европейского союза 2011/65/ЕС).

Технические характеристики контроллера

Параметр	ОПИСАНИЕ
Напряжение питания переменного тока	85264VAC 4763Hz
Напряжение питания постоянного тока	120~370VDC
Выходное напряжение	27,6VDC
Максимальный выходной ток	1,8A
КПД	85%
Максимальный ток управляющих выходов 0-10V	30mA
Максимальный ток выхода (контакта) ALARM	3A
Защита входов и выходов от перенапряжения	ДА
Защита от короткого замыкания	Автоматическая
Аккумуляторная батарея	4А·ч 24V
Диапазон рабочих температур	-10 +40oC
Размеры устройства	20x15x8 см
Степень защиты корпуса	IP65

к сведению

В комплект контроллера IC-AC входят:

• распорные дюбели - 4 шт.,
• аккумуляторы 12V 4А·ч - 2 шт.,
• кабельный ввод PG13,5 - 1 шт.,
• кабельный ввод PG11 - 3 шт.,
• кабельный ввод PG9 - 3 шт.
