Контроллер IC-AC

Контроллер приводов и подъемных механизмов воздухоприточных клапанов на базе реверсивных двигателей переменного тока с потенциометром для считывания текущего положения. Контроллер выполняет функцию преобразователя сигнала 0-10V в степень открытия воздухоприточных клапанов, дополнительно обеспечивая ручное управление.

Параметры и характеристики:

• Режимы работы:
  • MANUAL – ручное управление с помощью кнопок «+», «-»;
  • AUTO – автоматическая работа в откалиброванном диапазоне пропорционально сигналу 0-10V;
  • АВАРИЙНЫЙ – при пропадании управляющего сигнала воздухоприточные клапаны открываются до заданной в процентах степени открытия;
• Релейный выход (правое/левое вращение) 2A;
• Управляющий сигнал: 0-10V;
• Возможность инверсии управляющего сигнала;
• Измерение положения с помощью потенциометра 1-100kΩ;
• Программируемые гистерезис и время усреднения показаний;
• Герметичный корпус IP56;
• Напряжение питания 230VAC 50Hz;
• Язык меню:
  • польский
  • английский
  • украинский
  • русский

Установка контроллера

осторожно

При установке устройства необходимо обязательно отключить электропитание, поскольку напряжение на некоторых компонентах опасно для жизни и здоровья. Рекомендуется поручить установку квалифицированному специалисту.

Выбор места монтажа

Место монтажа следует выбирать рационально, обеспечивая удобный доступ к устройству уполномоченным лицам и недоступность для животных и детей. Следует также учитывать климатические условия, т. е. устройство должно работать в диапазоне температур от -10°C до 40 °C, в месте, не подверженном воздействию солнечных лучей.

Монтаж

Устройство может работать в агрессивных климатических условиях. Правильно установленное устройство устойчиво к вредному воздействию окружающей среды.

При монтаже необходимо обратить внимание на следующее:

• крышка должна быть затянута всеми винтами,
• кабели, используемые для подключения устройства, должны иметь круглое поперечное сечение,
• после подключения кабеля необходимо затянуть кабельные вводы так, чтобы кабель был герметично уплотнен и зафиксирован, рекомендуется использовать силикон,
• неиспользуемые вводы (кабельные вводы) необходимо заглушить,
• нижнюю часть корпуса крепят к плоской стене 4 распорными дюбелями.

Электрическое подключение

осторожно

Перед подключением системы необходимо убедиться, что питание отключено!

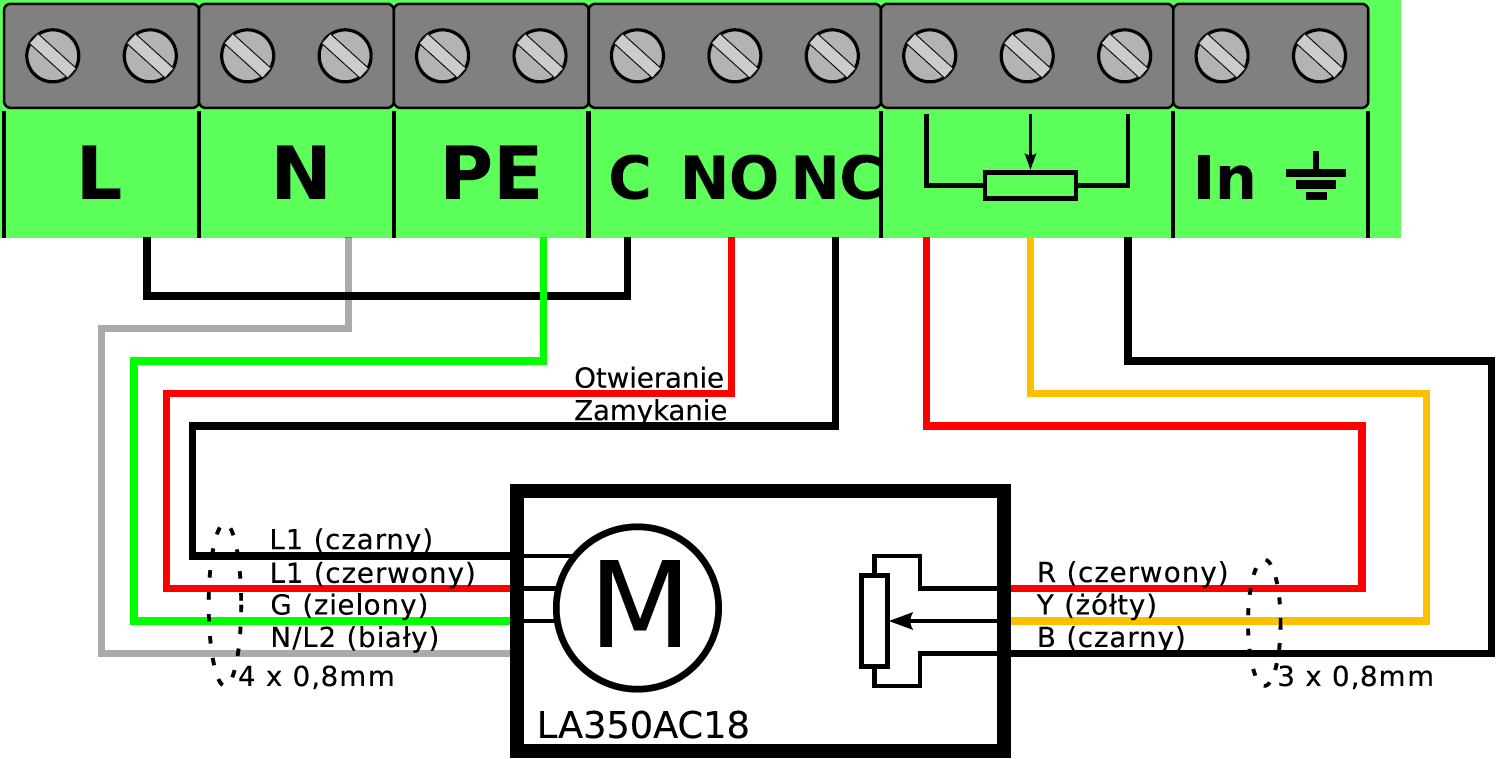

После отвинчивания винтов устройства необходимо снять переднюю панель. Для этого извлекают шлейф из разъема, обозначенного P1. Кабели вводят через резиновые кабельные вводы, после чего можно приступать к их подключению. Подключение необходимо выполнить в соответствии с описанием. Клеммы контроллера показаны на рисунке ниже.

Питание 230V переменного тока от распределительного щита подключают к клеммам:

• Клемма L фазная клемма. Требуется использовать автоматический выключатель максимального тока (типа «S» B3), а также ограничители перенапряжений.
• Клемма N нейтральная клемма.
• Клемма PE клемма защитного заземления.

Выход на привод:

• Клемма L соединяется проводом с клеммой C для подачи напряжения на реле.
• Клемма N нейтральная клемма привода.
• Клемма PE клемма защитного заземления привода – корпус.
• Клемма NO клемма привода для движения в направлении открытия воздухоприточных клапанов.
• Клемма NC клемма привода для движения в направлении закрытия воздухоприточных клапанов.
• Разъем потенциометра – необходимо подключить в соответствии с обозначениями на схеме привода. Полярность питания потенциометра должна быть выбрана таким образом, чтобы значение положения в единицах увеличивалось при открытии воздухоприточных клапанов и уменьшалось при закрытии. Если происходит обратное, необходимо поменять местами провода питания потенциометра.
• Разъем In – необходимо подключить к контроллеру для подачи управляющего сигнала на системы подъемных механизмов.

Принцип работы

В автоматическом режиме контроллер преобразует управляющий сигнал в диапазоне 0-10V в соответствующее положение привода воздухоприточных клапанов. Необходимо выполнить калибровку привода в положениях максимального открытия и закрытия воздухоприточных клапанов. В процессе калибровки необходимо следить за тем, чтобы тросы, идущие к воздухоприточным клапанам, оставались постоянно натянутыми. Во время калибровки кнопка «+» должна открывать клапаны, а кнопка «-» должна закрывать воздухоприточные клапаны. Если происходит обратное, необходимо поменять местами провода на клеммах NO и NC. Показания положения, считываемые с потенциометра для открытия и закрытия, должны различаться более чем на 100 единиц. Значение положения в единицах, считываемое с потенциометра, должно увеличиваться при открытии клапанов и уменьшаться при закрытии. Если происходит обратное, необходимо поменять местами провода питания потенциометра. После правильной калибровки контроллер готов к автоматической работе и будет контролировать положение привода. Подача управляющего сигнала ниже 1,5V приводит к установке воздухоприточных клапанов в аварийное положение.

Эксплуатация

Контроллер воздухоприточных клапанов может работать в одном из двух режимов: ручном или автоматическом. Выбранный режим работы сохраняется независимо от пропадания питания – после включения питания контроллер возвращается в режим, в котором работал в последний раз. Текущий выбранный режим работы обозначается на дисплее:

• MANUAL - длительное удержание «+» или «-» включает ручной режим. В этом режиме воздухоприточные клапаны управляются вручную кнопками: «+» - открытие, «-» - закрытие.
• AUTO - длительное удержание «Esc» включает автоматический режим. В этом режиме клапаны работают автоматически под управлением сигнала 0-10V с разъема In.

Функции основного меню

МЕНЮ	Описание
MANUAL СТОП POT 539	«Информационный режим» – ручной работы. Отображаемая информация: - СТОП – привод неподвижен; - ОТКРЫТИЕ – открытие воздухоприточных клапанов после нажатия кнопки «+»; - ЗАКРЫТИЕ – закрытие клапанов после нажатия кнопки «-»; - POT 539 – параметр текущего положения привода, определяемый потенциометром. •Переход в автоматический режим работы при удержании кнопки «Esc»
AUTO 20 % = In 3,70 POT 511	«Информационный режим» автоматической работы. Отображаемая информация: 20 % Заданное значение положения открытия воздухоприточных клапанов "=" воздухоприточные клапаны находятся в заданном положении "–" закрытие клапанов до определенного положения "+" открытие клапанов до определенного положения In 3,70 измерение управляющего напряжения на клеммах In POT 511 параметр текущего положения привода, определяемый потенциометром. Переход в ручной режим работы при удержании кнопки «+» или «-»
Аварийное открытие заслонок 30 %	«Аварийное открытие заслонок» – задание значения аварийного открытия заслонок (воздухоприточных клапанов) при пропадании управляющего сигнала. Воздухоприточные клапаны откроются до заданной степени открытия в случае неисправности контроллера или сигнального кабеля.
Калибровка Откр 671 -> 311	«Калибровка открытия» – калибровка открытия воздухоприточных клапанов выполняется путем установки максимального открытия (крайнего положения) клапанов с помощью кнопок «+» и «-». Первое отображаемое значение представляет последнюю сохраненную настройку, второе значение – текущее положение привода. Кнопка «Ok» сохраняет введенные настройки в памяти, «Esc» выходит из режима калибровки без сохранения.
Калибровка Закр 281 -> 311	«Калибровка закрытия» – калибровка закрытия воздухоприточных клапанов выполняется путем установки минимального положения клапанов с помощью кнопок «+» и «-». Первое отображаемое значение представляет последнюю сохраненную настройку, второе значение – текущее положение привода. Кнопка «Ok» сохраняет введенные настройки в памяти, «Esc» выходит из режима калибровки без сохранения.
Время усреднения 5 s	«Время усреднения» – время усреднения управляющего сигнала с разъема In, обеспечивает защиту от колебаний на управляющем входе.
Инверсия Нет	«Инверсия» – включение этой функции адаптирует контроллер к управляющему сигналу 10-0V
Язык Польский	«Язык» – выбор языка меню
Гистерезис Pot 5	«Гистерезис потенциометра» – изменение параметра положения привода меньше установленного значения не учитывается при позиционировании. Параметр предназначен для устранения очень малых перемещений привода и помех от потенциометра.

Примечания и предупреждения

осторожно

При установке устройства необходимо обязательно отключить электропитание, поскольку напряжение на некоторых компонентах опасно для жизни и здоровья. Рекомендуется поручить установку квалифицированному специалисту.

• Во избежание проблем при эксплуатации устройства необходимо ознакомиться с инструкцией перед началом установки и использования. Запрещается вмешиваться в конструкцию или выполнять самостоятельный ремонт. В частности, это касается внесения изменений в элементы и компоненты.
• Работы по техническому обслуживанию или сервисному обслуживанию должен выполнять уполномоченный персонал (монтажник или фирменная сервисная служба). В животноводческих зданиях с принудительной вентиляцией требуется система аварийной сигнализации.
• Производитель устройства не несет ответственности за ущерб, вызванный неправильной установкой, неправильным программированием функций, последствиями случайных событий и внешними факторами.
• Параметры устройства необходимо настроить в соответствии с условиями в помещении для содержания животных. Эти настройки являются индивидуальными и зависят от решения животновода. Производитель устройства оставляет за собой право вносить изменения в конструкцию устройства и программное обеспечение.

предупреждение

По окончании использования изделия его нельзя выбрасывать вместе с несортированными коммунальными отходами; его следует утилизировать в соответствии с действующими нормативными требованиями (директивы WEEE Европейского союза 2012/19/ЕС). Изделие изготовлено в соответствии с требованиями RoHS (директивой Европейского союза 2011/65/ЕС).

Технические данные контроллера

Параметр	ОПИСАНИЕ
Напряжение питания переменного тока	230VAC 50Hz
Максимальный выходной ток	2A
Выходной помехоподавляющий фильтр	RC
Входное сопротивление	100kΩ
Защита входов и выходов от перенапряжений	ДА
Питание потенциометра	10VDC
Максимальный ток выходов потенциометра	30mA
Диапазон рабочей температуры	-10 +40oC
Размеры устройства	20x15x8 см
Степень защиты корпуса	IP65

к сведению

В комплект контроллера IC-AC входят:

• 4 распорные дюбели,
• 2 кабельный ввод PG11,
• 2 кабельный ввод PG9.
