Шкаф управления кормотранспортером

Шкаф для управления шариковым или спиральным кормотранспортером. Объединяет защиту, контактор, переключатель и схему выдержки времени в одном корпусе, позволяя использовать только один датчик корма в кормушке. Схема выдержки времени снижает износ контактов, исключая кратковременные включения двигателя, а также увеличивает срок службы механической системы за счет ограничения максимального времени работы при отсутствии корма.

Параметры и характеристики:

• Тепловая защита двигателя
  • FC-T2A5P – (1,6 – 2,5)А
  • FC-T4AP – (2,5 – 4)А
• Встроенный исполнительный контактор 6A
• Переключатель режима работы АВТОМАТИЧЕСКИЙ – ВЫКЛ. – MANUAL
• Задержка включения 0 - 10 min
• Задержка отключения при отсутствии корма 10 – 60 min
• Автоматический выключатель в цепи управления
• Вход для концевого выключателя безопасности
• Совместимость с емкостными датчиками с пассивным питанием
• Герметичный корпус IP65
• Низкое энергопотребление:
  • 0,6W ожидание
  • 2,3W работа

Принцип работы

Ручной режим

Система запускается немедленно и работает до отключения, размыкания концевого выключателя безопасности или срабатывания тепловой защиты двигателя.

Автоматический режим

При обнаружении отсутствия корма в кормушке датчик подает сигнал запуска. Если концевой выключатель безопасности замкнут, шкаф управления кормотранспортером начинает отсчет времени T1 (задержки включения) в диапазоне 0-10min. По истечении заданного времени T1 запускается двигатель кормотранспортера, который работает до тех пор, пока датчик корма не подаст сигнал о заполнении кормушки. При отсутствии корма в бункере двигатель будет отключен по истечении максимального времени работы T2 в диапазоне 10-60min. Следующий запуск кормотранспортера будет возможен после пополнения корма, отключения и повторного включения системы.

осторожно

Изменение настроек времени T1,T2 требует отключения и повторного включения системы.

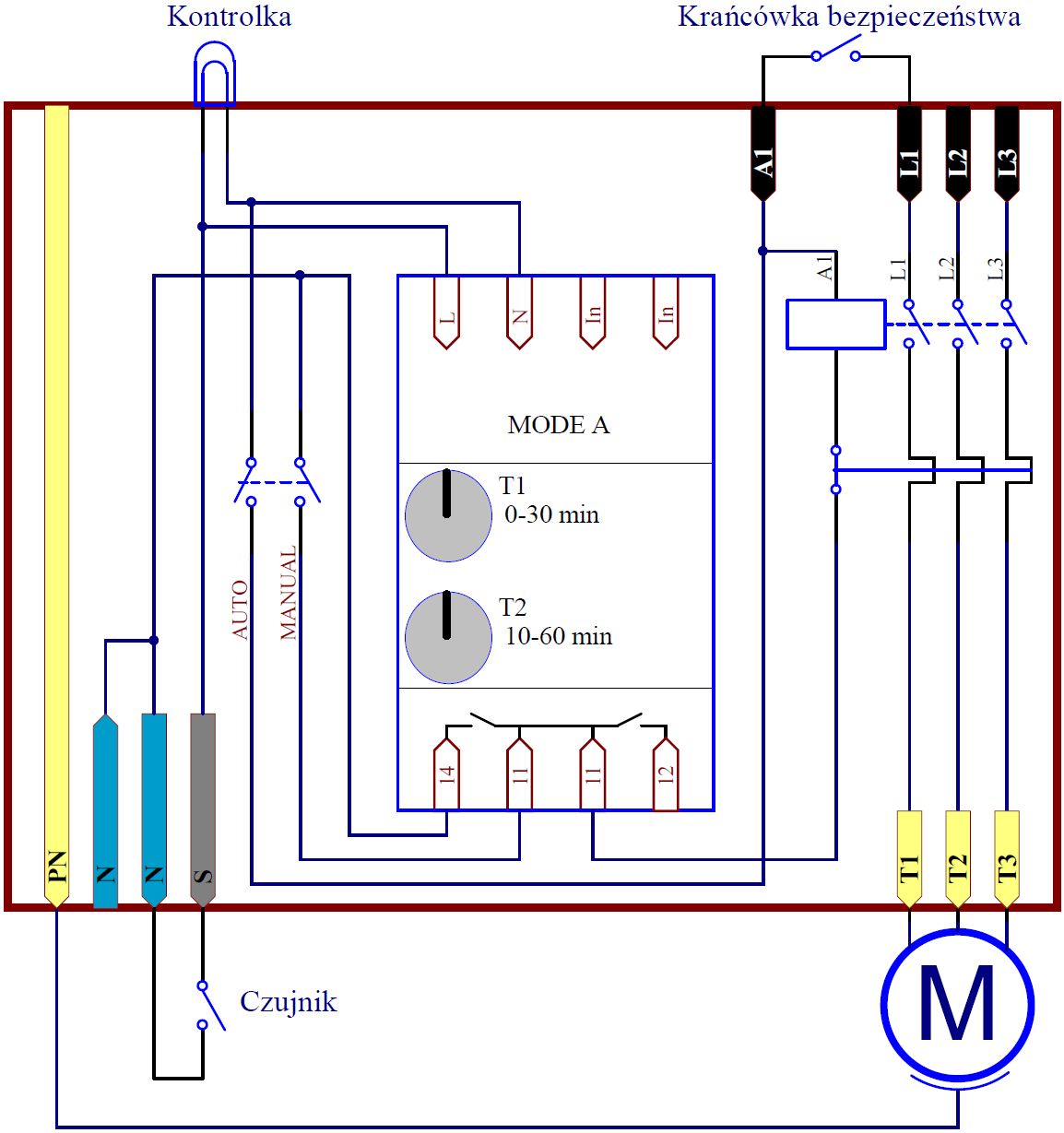

Подключение

Примечания и предупреждения

• Перед началом эксплуатации устройства необходимо ознакомиться с инструкцией.
• Перед открытием крышки устройства необходимо обязательно отключить напряжение питания.
• Устройство должно питаться от сети с подключенной защитной цепью.
• Опасное напряжение присутствует на всех внутренних элементах и клеммах устройства и может сохраняться до одной минуты после отключения питания.
• Необходимо защищать устройство от попадания внутрь любых предметов, жидкостей и влаги.
• Необходимо установить требуемый ток срабатывания тепловой защиты. Слишком высокое значение может привести к повреждению двигателя, слишком низкое — к отключению кормотранспортера.
