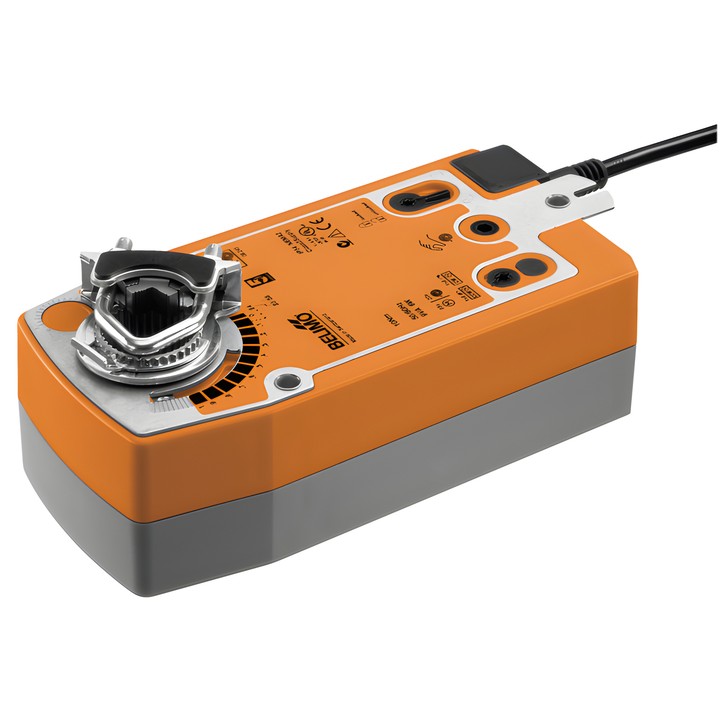

Belimo NF24A-SZ - otočný servopohon s vratnou pružinou

Belimo NF24A-SZ – otočný servopohon s bezpečnostní funkcí

Servopohon slouží k nastavování klapek ve stacionárních systémech vytápění, větrání a klimatizace. Během provozu řídicí signál Y přestavuje klapku a napíná vratnou pružinu. Při přerušení napájení pružina přesune klapku do bezpečnostní polohy.

Hlavní vlastnosti a parametry

• Točivý moment motoru a bezpečnostní funkce: 10 Nm.
• Jmenovité napětí: AC/DC 24 V; rozsah napětí: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Rozsah řízení Y: 0.5...10 V; zpětnovazební signál polohy U: 0.5...10 V.
• Doba chodu motoru: 150 s / 90°; doba chodu bezpečnostní funkce: <20 s @ -20...50°C, <60 s @ -30°C.
• Úhel otáčení: max. 95°; nastavení pomocí mechanických dorazů.
• Univerzální svorka pro hřídel 10...25.4 mm; ruční přestavení klikou a blokovacím spínačem.
• Připojení napájení a řízení: kabel 1 m, 4x 0.75 mm².
• Příkon: 3.5 W během pohybu a 2.5 W v klidovém stavu; výkon pro dimenzování kabelů: 5.5 VA.
• Stupeň krytí: IP54; okolní teplota: -30...50°C [-22...122°F].

Směr pohybu motoru se volí přepínačem L/R, zatímco směr otáčení bezpečnostní funkce se určuje způsobem montáže L/R. Dokumentace uvádí vzduchové klapky s plochou do přibližně 2 m².
