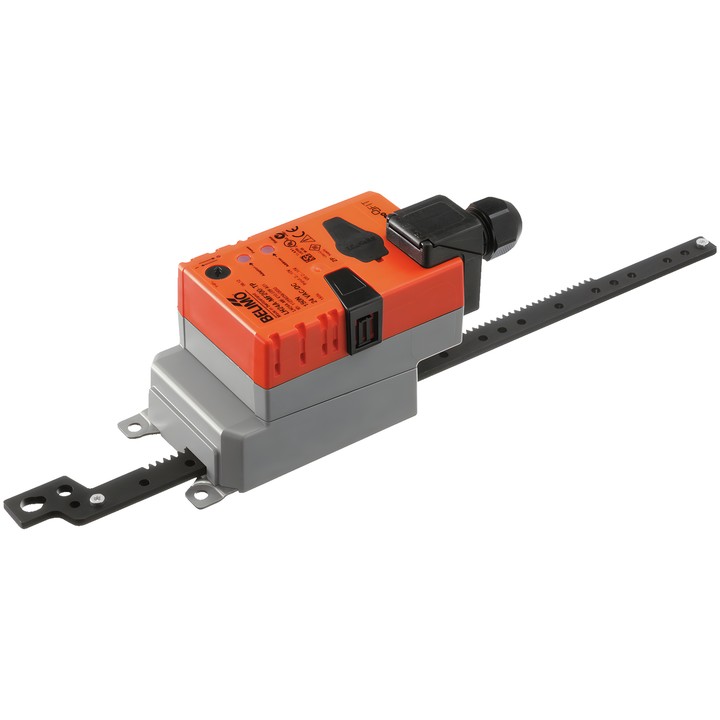

Belimo LH24A-MP200-TP - Linearantrieb 150 N

Belimo LH24A-MP200-TP - Linearantrieb 150 N

Belimo
726,86 zł
Bruttopreis
590,94 zł tax excluded

Kommunikationsfähiger Linearantrieb zur Regelung von Klappen und Schiebern in der Gebäudetechnik. Kraft 150 N, Versorgung AC/DC 24 V, MP-Bus-Kommunikation und modulierende Ansteuerung 2...10 V.

Max. Hub 200 mm, in Schritten von 20 mm einstellbar; Laufzeit 150 s / 100 mm. Schutzart IP54; Anschluss über Klemmen.

Lieferung in ca. 14 Tagen
Teilen

Belimo LH24A-MP200-TP

Linearantrieb zur Regelung von Klappen und Schiebern in der Gebäudetechnik. Unterstützt die Ansteuerung über ein analoges Signal sowie die MP-Bus-Kommunikation. Das Signal eines angeschlossenen Sensors kann verarbeitet und über den MP-Bus übertragen werden.

Wichtigste Merkmale

  • Antriebskraft: 150 N; Nennspannung: AC/DC 24 V, 50/60 Hz.
  • Modulierende, kommunikationsfähige Ansteuerung; Arbeitsbereich Y: 2...10 V und Rückmeldesignal U: 2...10 V.
  • Kommunikation: MP-Bus.
  • Hub: 200 mm; max. 200 mm, in Schritten von 20 mm einstellbar.
  • Motorlaufzeit: 150 s / 100 mm; einstellbar: 70...270 s / 100 mm.
  • Leistungsaufnahme im Betrieb: 2.5 W; im Stillstand: 1.2 W; zur Kabeldimensionierung: 5 VA.
  • Netz- und Steuerungsanschluss: Klemmen 4 mm² (Kabel ø4...10 mm, 4-adrig).
  • Bewegungsrichtung per Schalter wählbar; manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    LH24A-MP200-TP
  • ean13
    7630498120923

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    2.5 W
  • Leistungsaufnahme (Halten)
    1.2 W
  • Nennleistung
    5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Klemmen 4 mm² (Kabel ø4...10 mm, 4-adrig)
  • Steuerungsart
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Kraft
    150 N
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Hub
    200 mm
  • Laufzeit (Motor)
    150 s / 100 mm
  • Variable Motorlaufzeit
    70...270 s / 100 mm
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Bewegungsrichtung – Motor
    Über Schalter wählbar
