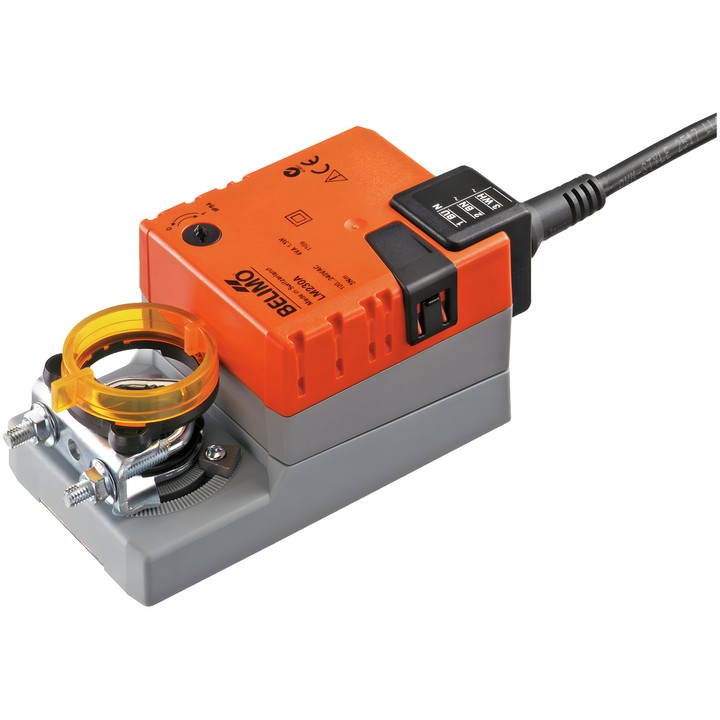

Belimo LM230A - Klappenantrieb

Belimo LM230A - Klappenantrieb

Belimo
476,76 zł
Bruttopreis
387,61 zł tax excluded

Belimo LM230A Klappenantrieb mit einem Drehmoment von 5 Nm, versorgt mit AC 100...240 V. Unterstützt Auf/Zu- und 3-Punkt-Steuerung; die Laufzeit beträgt 150 s / 90°.

Ausgestattet mit einer Universal-Wellenklemme für 6...20 mm Wellen, manueller Verstellung per Drucktaste und mechanischen Drehwinkelbegrenzern.

Lieferung in ca. 14 Tagen
Teilen

Belimo LM230A Klappenantrieb

Der LM230A ist ein Antrieb zur Regelung von Luftklappen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 1 m² vorgesehen.

Wichtigste Merkmale und technische Daten

  • Motordrehmoment: 5 Nm.
  • Bemessungsspannung: AC 100...240 V; Frequenz: 50/60 Hz.
  • Steuerung: Auf/Zu, 3-Punkt.
  • Motorlaufzeit: 150 s / 90°; Drehwinkel: max. 95°.
  • Drehrichtung über Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts).
  • Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; der Drehwinkel wird beidseitig durch verstellbare mechanische Anschläge begrenzt.
  • Mechanischer Anschluss: Universal-Wellenklemme für 6...20 mm Wellen. Mechanische Stellungsanzeige.
  • Stromversorgungs- und Steueranschluss: Kabel 1 m, 3x 0.75 mm².
  • Leistungsaufnahme im Betrieb: 1.5 W; in Ruhestellung: 0.5 W; Bemessungsleistung für die Kabeldimensionierung: 3.5 VA.
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
  • Umgebungstemperatur: -30...50°C [-22...122°F].

Der Antrieb ist gegen Überlast geschützt und stoppt automatisch beim Erreichen der Endposition.

  • Marke
    Belimo
  • Artikel-Nr.
    LM230A
  • ean13
    7630498112157

  • AC/DC-Spannung
    AC 100...240 V
  • Leistungsaufnahme (Betrieb)
    1.5 W
  • Leistungsaufnahme (Halten)
    0.5 W
  • Nennleistung
    3,5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 3x 0.75 mm²
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    150 s / 90°
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    5 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts)
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Universalklemme 6...20 mm

Techniczna karta katalogowa

Download (1.41MB)

Instrukcja montażu

Download (507.4KB)

EU Declaration of Conformity – LM230A

Download (32.73KB)

Environmental Declaration – LM..

Download (72.42KB)
