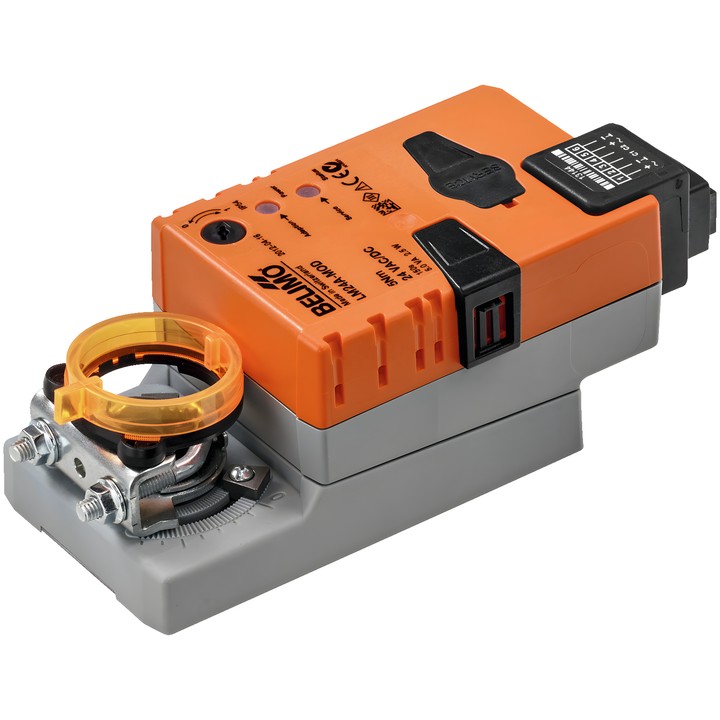

Belimo LM24A-MOD-J6 - Klappenantrieb 5 Nm

Belimo LM24A-MOD-J6 - Klappenantrieb 5 Nm

Belimo
1.603,92 zł
Bruttopreis
1.304,00 zł tax excluded

Kommunikationsfähiger Klappenantrieb Belimo LM24A-MOD-J6 mit einem Drehmoment von 5 Nm, versorgt mit AC/DC 24 V. Unterstützt BACnet MS/TP und Modbus RTU und verfügt über eine RJ12-Steckbuchse.

Die Laufzeit des Motors beträgt 150 s / 90°, der einstellbare Laufzeitbereich 35...150 s. Der Antrieb ist mit einer Universalklemme 6...20 mm und einer manuellen Verstellung per Drucktaste mit Verriegelungsmöglichkeit ausgestattet.

Produkt nicht verfügbar
Teilen

Wenn lieferbar, bitte benachrichtigen

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo LM24A-MOD-J6 – Klappenantrieb

Kommunikationsfähiger Drehantrieb zur Positionierung von Klappen in technischen Gebäudeanlagen. Die integrierte Schnittstelle empfängt ein digitales Steuersignal und übermittelt den aktuellen Gerätestatus. Klappengröße: bis ca. 1 m².

Wichtigste Merkmale und Parameter

  • Motordrehmoment: 5 Nm.
  • Nennspannung: AC/DC 24 V; Nennspannungsfrequenz: 50/60 Hz.
  • Kommunikation: BACnet MS/TP oder Modbus RTU (Werkseinstellung).
  • Motorlaufzeit: 150 s / 90°; einstellbare Laufzeit: 35...150 s.
  • Drehwinkel: max. 95°; beidseitig durch einstellbare mechanische Anschläge begrenzt.
  • Die Bewegungsrichtung des Motors wird mit dem Schalter 0/1 gewählt.
  • Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
  • Mechanischer Anschluss: Universalklemme 6...20 mm; mechanischer, aufsteckbarer Stellungsanzeiger.
  • Stromversorgungs- und Steueranschluss: RJ12-Steckbuchse.
  • Leistungsaufnahme im Betrieb: 2.5 W; in Ruhestellung: 1.3 W; zur Leitungsdimensionierung: 5 VA.
  • Schutzart IEC/EN: IP40; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Umgebungstemperatur: -30...50°C [-22...122°F].

Die Geräteparameter können mit Belimo Assistant 2 geändert werden. Die Anpassung des Einstellbereichs kann manuell gestartet werden; während der Anpassung werden beide mechanischen Endanschläge erkannt.

  • Marke
    Belimo
  • Artikel-Nr.
    LM24A-MOD-J6

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    2.5 W
  • Leistungsaufnahme (Halten)
    1.3 W
  • Nennleistung
    5 VA
  • Anschluss für die Versorgungsspannungsregelung
    RJ12-Buchse
  • Steuerungsart
    BACnet MS/TP Modbus RTU
  • Schutzart
    IP40
  • NEMA-Schutzart
    NEMA 1
  • Gehäusetyp
    UL-Gehäusetyp 1
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    150 s / 90°
  • Variable Motorlaufzeit
    35...150 s
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    5 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar 0/1
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Universalklemme 6...20 mm

Techniczna karta katalogowa

Download (1.71MB)

Instrukcja montażu

Download (656.5KB)

Techniczna karta katalogowa – LM24A-MOD-J6

Download (1.72MB)

Environmental Declaration – LM..

Download (72.46KB)
