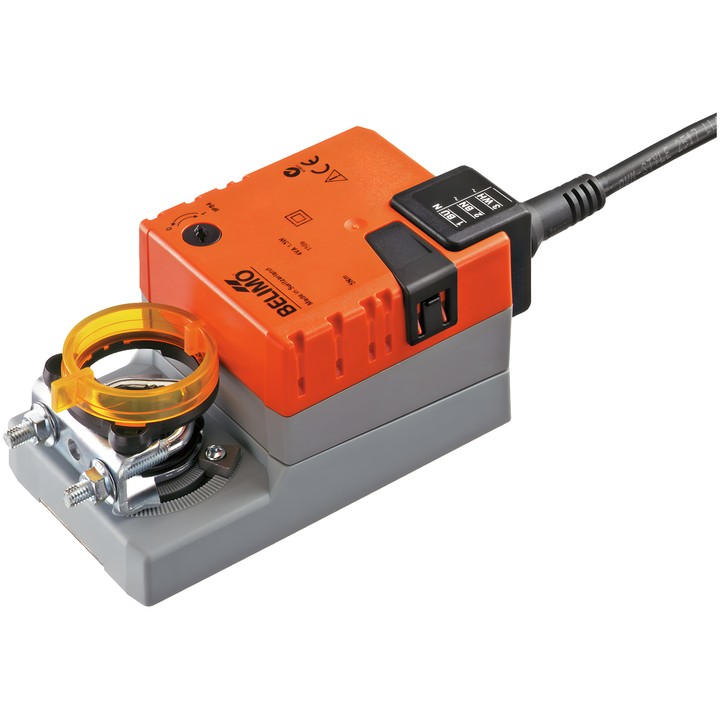

Belimo LMC230A - Klappenantrieb

Belimo LMC230A - Klappenantrieb

Belimo
476,76 zł
Bruttopreis
387,61 zł tax excluded

Belimo LMC230A Klappenantrieb mit einem Drehmoment von 5 Nm, Versorgungsspannung AC 100...240 V und 3-Punkt-Auf/Zu-Steuerung. Die Motorlaufzeit beträgt 35 s / 90°.

Ausgestattet mit Universalklemme 6...20 mm, manueller Verstellung per Drucktaste mit Arretiermöglichkeit und mechanischer Stellungsanzeige. IEC/EN-Schutzart: IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo LMC230A Klappenantrieb

Antrieb zur Regelung von Luftklappen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Klappen mit einer Fläche von bis zu ca. 1 m² vorgesehen.

Wichtigste Merkmale und Parameter

  • Motordrehmoment: 5 Nm.
  • Nennspannung: AC 100...240 V; Frequenz: 50/60 Hz.
  • Steuerung: Auf/Zu, 3-Punkt.
  • Motorlaufzeit: 35 s / 90°; Drehwinkel: max. 95°.
  • Bewegungsrichtung über Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts).
  • Manuelle Verstellung per Drucktaste mit Arretiermöglichkeit; Drehwinkel durch verstellbare mechanische Anschläge begrenzt.
  • Mechanischer Anschluss: Universalklemme 6...20 mm; mechanische, abnehmbare Stellungsanzeige.
  • Versorgungs- und Steueranschluss: Kabel 1 m, 3x 0.75 mm².
  • Leistungsaufnahme im Betrieb: 2 W; in Ruhestellung: 0.5 W; zur Kabeldimensionierung: 4 VA.
  • IEC/EN-Schutzart: IP54; IEC/EN-Schutzklasse: II, verstärkte Isolierung.
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    LMC230A
  • ean13
    7630498112379

  • AC/DC-Spannung
    AC 100...240 V
  • Leistungsaufnahme (Betrieb)
    2 W
  • Leistungsaufnahme (Halten)
    0.5 W
  • Nennleistung
    4 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 3x 0.75 mm²
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    35 s / 90°
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    5 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts)
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Universalklemme 6...20 mm

Techniczna karta katalogowa

Download (1.41MB)

Instrukcja montażu

Download (507.4KB)

EU Declaration of Conformity – LMC230A

Download (32.74KB)

Environmental Declaration – LM..

Download (72.43KB)
