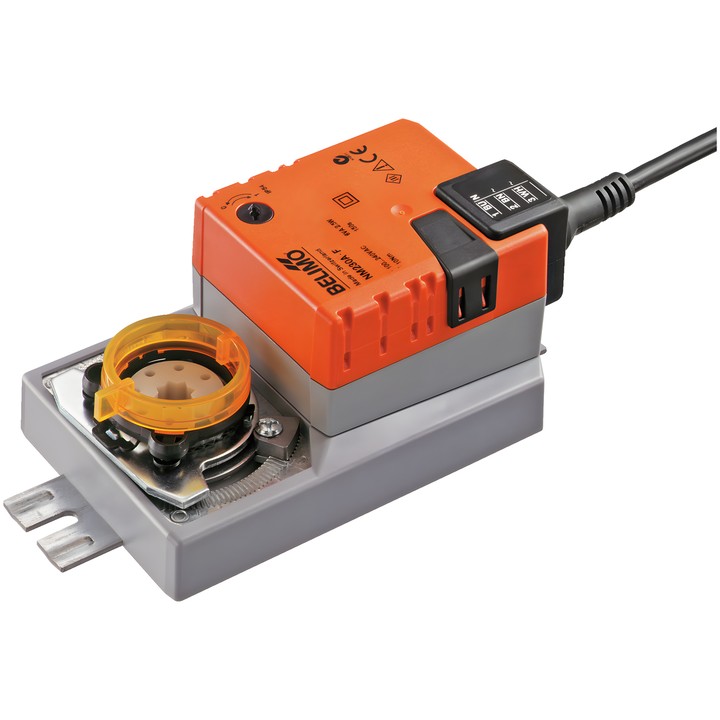

Belimo NM230A-F - Klappenantrieb 10 Nm

Belimo NM230A-F - Klappenantrieb 10 Nm

Belimo
581,86 zł
Bruttopreis
473,06 zł tax excluded

Belimo NM230A-F Klappenantrieb mit einem Drehmoment von 10 Nm, versorgt mit AC 100...240 V. Zu/Auf-Steuerung, 3-Punkt; die Laufzeit des Motors beträgt 150 s / 90°.

Formschlüssiger Anschluss 8x8 mm, Handverstellung per Drucktaste mit Verriegelungsmöglichkeit und Schutzart IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo NM230A-F – Klappenantrieb

Antrieb zur Regelung von Luftklappen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Klappen mit einer Fläche von bis zu ca. 2 m² geeignet.

Wichtigste Merkmale und Parameter

  • Drehmoment: 10 Nm.
  • Nennspannung: AC 100...240 V; Frequenz: 50/60 Hz.
  • Steuerung: Zu/Auf, 3-Punkt.
  • Laufzeit des Motors: 150 s / 90°; Drehwinkel: max. 95°.
  • Bewegungsrichtung über Schalter 0 (Drehung nach links) / 1 (Drehung nach rechts) wählbar.
  • Formschlüssiger Anschluss 8x8 mm; direkte Montage auf der Klappenachse.
  • Handverstellung per Drucktaste mit Verriegelungsmöglichkeit; Einstellung des Drehwinkels über mechanische Anschläge auf beiden Seiten.
  • Mechanischer, aufsteckbarer Stellungsanzeiger.
  • Leistungsaufnahme im Betrieb: 2.5 W; in Ruhestellung: 0.6 W; Dimensionierungsleistung für die Kabelauswahl: 5.5 VA.
  • Anschluss für Stromversorgung und Steuerung: Kabel 1 m, 3x 0.75 mm².
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    NM230A-F
  • ean13
    7630498112997

  • AC/DC-Spannung
    AC 100...240 V
  • Leistungsaufnahme (Betrieb)
    2.5 W
  • Leistungsaufnahme (Halten)
    0.6 W
  • Nennleistung
    5.5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 3x 0.75 mm²
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    150 s / 90°
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    10 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts)
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Formschlüssige Verbindung 8x8 mm

Techniczna karta katalogowa

Download (1.49MB)

Instrukcja montażu

Download (423.98KB)

EU Declaration of Conformity – NM230A-F

Download (32.76KB)

Environmental Declaration – NM..

Download (72.37KB)
