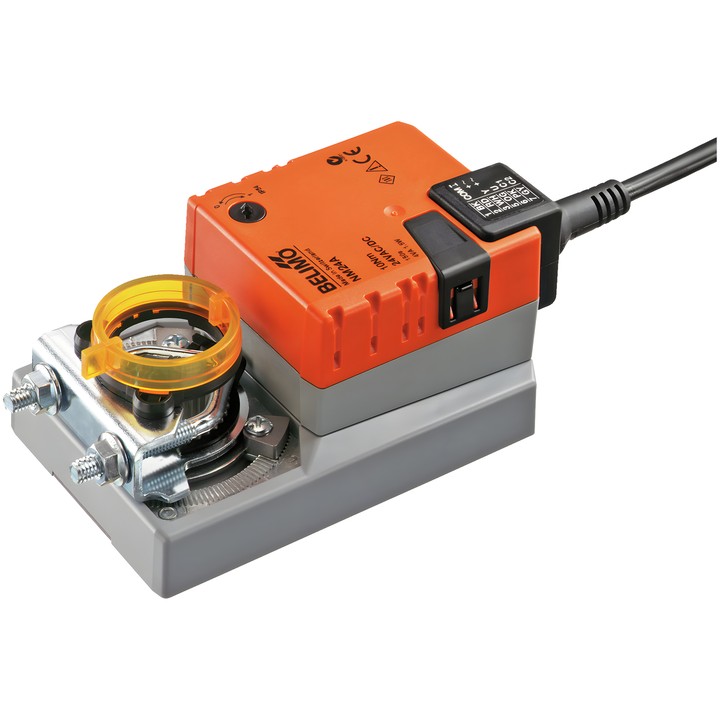

Belimo NM24A - Klappenantrieb

Belimo NM24A - Klappenantrieb

Belimo
561,61 zł
Bruttopreis
456,59 zł tax excluded

Belimo NM24A Klappenantrieb mit einem Drehmoment von 10 Nm, versorgt mit AC/DC 24 V. Unterstützt Auf/Zu- und 3-Punkt-Steuerung; die Laufzeit beträgt 150 s / 90°.

Ausgestattet mit einer Universalspannvorrichtung 8...26.7 mm, einem Handverstellknopf mit Arretiermöglichkeit und einem Gehäuse der Schutzart IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo NM24A – Klappenantrieb

Antrieb zur Regelung von Luftklappen in stationären Heizungs-, Lüftungs- und Klimaanlagen. Laut technischem Datenblatt ist er für Klappen mit einer Fläche von bis zu ca. 2 m² vorgesehen.

Wichtigste Merkmale und technische Daten

  • Drehmoment: 10 Nm; Nennspannung: AC/DC 24 V; Nennspannungsfrequenz: 50/60 Hz.
  • Steuerung: Auf/Zu, 3-Punkt; Motorlaufzeit: 150 s / 90°.
  • Drehrichtung über Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts).
  • Drehwinkel: max. 95°, beidseitig durch verstellbare mechanische Anschläge begrenzbar.
  • Handverstellung per Knopf mit Arretiermöglichkeit; mechanischer aufsteckbarer Stellungsanzeiger.
  • Mechanischer Anschluss: Universalspannvorrichtung 8...26.7 mm; Stromversorgungs- und Steueranschluss: Kabel 1 m, 3x 0.75 mm².
  • Leistungsaufnahme im Betrieb: 1.5 W; im Ruhezustand: 0.2 W; Dimensionierungsleistung: 3.5 VA.
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    NM24A
  • ean13
    7630498113086

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    1.5 W
  • Leistungsaufnahme (Halten)
    0.2 W
  • Nennleistung
    3,5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 3x 0.75 mm²
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    150 s / 90°
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    10 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts)
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Universalklemme 8...26.7 mm

Techniczna karta katalogowa

Download (1.5MB)

Instrukcja montażu

Download (536.21KB)

EU Declaration of Conformity – NM24A

Download (47.89KB)

Environmental Declaration – NM..

Download (72.35KB)
