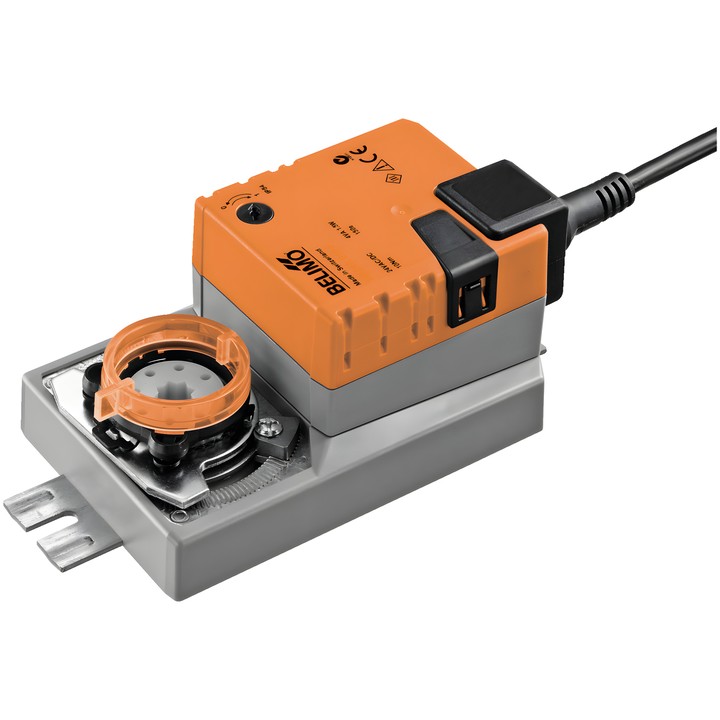

Belimo NM24A-F - Klappenantrieb

Belimo NM24A-F - Klappenantrieb

Belimo
561,77 zł
Bruttopreis
456,72 zł tax excluded

Belimo NM24A-F Klappenantrieb mit einem Drehmoment von 10 Nm, Versorgung AC/DC 24 V und 3-Punkt-Auf/Zu-Steuerung. Die Laufzeit beträgt 150 s / 90°, der mechanische Anschluss ist eine formschlüssige Verbindung 8x8 mm.

Lieferung in ca. 14 Tagen
Teilen

Belimo NM24A-F – Klappenantrieb

Antrieb zur Regelung von Klappen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 2 m² vorgesehen.

Wichtigste Merkmale und Kenndaten

  • Drehmoment: 10 Nm.
  • Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
  • Steuerung: 3-Punkt-Auf/Zu.
  • Motorlaufzeit: 150 s / 90°; Drehwinkel: max. 95°, mit beidseitig einstellbaren mechanischen Anschlägen.
  • Bewegungsrichtung über Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts).
  • Handverstellung per Drucktaste mit Arretiermöglichkeit; mechanische, abnehmbare Stellungsanzeige.
  • Mechanischer Anschluss: formschlüssige Verbindung 8x8 mm.
  • Anschluss für Versorgung und Steuerung: Kabel 1 m, 3x 0.75 mm².
  • Leistungsaufnahme: 1.5 W während der Bewegung und 0.2 W im Stillstand; Wert zur Kabeldimensionierung: 3.5 VA.
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    NM24A-F
  • ean13
    7630498113109

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    1.5 W
  • Leistungsaufnahme (Halten)
    0.2 W
  • Nennleistung
    3,5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 3x 0.75 mm²
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    150 s / 90°
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    10 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts)
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Formschlüssige Verbindung 8x8 mm

Techniczna karta katalogowa

Download (1.07MB)

Instrukcja montażu

Download (423.97KB)

EU Declaration of Conformity – NM24A-F

Download (32.74KB)

Environmental Declaration – NM..

Download (72.36KB)
