Belimo EF24A-MP - Drehantrieb für Klappen mit Sicherheitsfunktion

Belimo EF24A-MP – Antrieb für Klappen

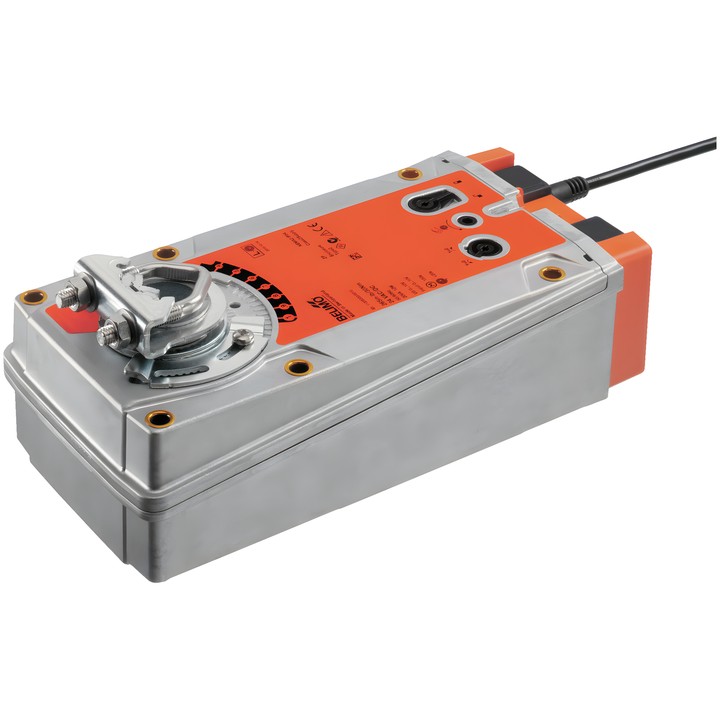

Dieser kommunikationsfähige Drehantrieb mit Sicherheitsfunktion ist für die Regelung von Klappen in stationären Heizungs-, Lüftungs- und Klimaanlagen vorgesehen. Während des Betriebs positioniert der Antrieb die Klappe und spannt die Rückstellfeder. Bei einer Unterbrechung der Stromversorgung bewegt die Feder die Klappe in die Sicherheitsstellung.

Wichtigste Merkmale und technische Daten

• Drehmoment von Motor und Sicherheitsfunktion: 30 Nm.
• Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• MP-Bus-Kommunikation; maximal 8 MP-Bus-Knoten.
• Betriebsbereich des Steuersignals Y: 2...10 V; Positionsrückmeldesignal U: 2...10 V.
• Motorlaufzeit: 150 s / 90°; einstellbare Laufzeit: 60...150 s.
• Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
• Drehwinkel: max. 95°, einstellbar über mechanische Endanschläge.
• Handverstellung mit Kurbel und Sperrschalter; mechanische Stellungsanzeige.
• Mechanischer Anschluss: Universalklemme für Wellen mit 12...26.7 mm.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm², halogenfrei.
• Schutzart: IP54; Umgebungstemperatur: -30...50°C [-22...122°F].

Im Analogbetrieb dient die Spannung U zur Anzeige der Klappenstellung. Bei Betrieb über MP-Bus fungiert der Anschluss U als Kommunikationsschnittstelle und liefert keine analoge Messspannung. An den Antrieb kann außerdem ein passiver oder aktiver Sensor oder ein Schaltkontakt angeschlossen und dessen Signal über MP-Bus übertragen werden.
