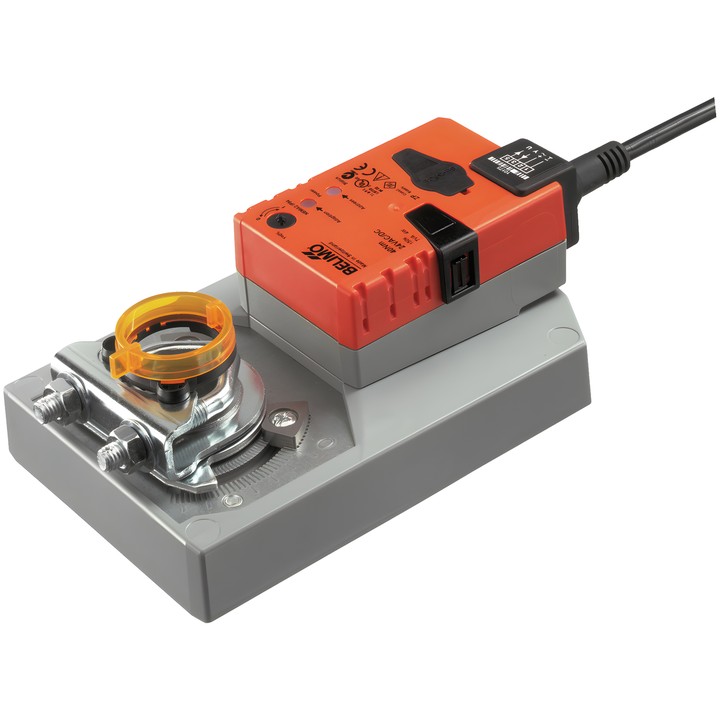

Belimo GM24A-MOD - Drehantrieb für Klappen

Belimo GM24A-MOD – Antrieb für Klappen

Kommunikationsfähiger Drehantrieb zur Regelung von Klappen in technischen Gebäudeanlagen. Er kann mit stetiger, kommunikationsbasierter oder hybrider Regelung betrieben werden.

Wichtigste Merkmale und Parameter

• Motordrehmoment: 40 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Kommunikation: BACnet MS/TP, Modbus RTU (Werkseinstellung) und MP-Bus.
• Arbeitsbereich Y: 2...10 V; einstellbarer Arbeitsbereich Y: 0.5...10 V.
• Motorlaufzeit: 150 s / 90°; einstellbare Laufzeit: 75...290 s.
• Drehwinkel: max. 95°, mit beidseitig einstellbaren mechanischen Anschlägen.
• Bewegungsrichtung über Schalter 0/1 wählbar; manuelle Verstellung per Drucktaste mit Sperrmöglichkeit.
• Universelle Wellenklemme für 12...26.7 mm; mechanische, abnehmbare Stellungsanzeige.
• Ein passiver, aktiver oder Sensor mit Schaltkontakt kann angeschlossen und sein Signal über den Bus übertragen werden.
• Leistungsaufnahme im Betrieb: 3.5 W; im Ruhezustand: 1.6 W; für die Kabeldimensionierung: 5.5 VA.
• Stromversorgungs- und Steuerungsanschluss: Kabel 1 m, 6x 0.75 mm².
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].
