Belimo LHQ24A-SR100 - servomoteur linéaire modulant

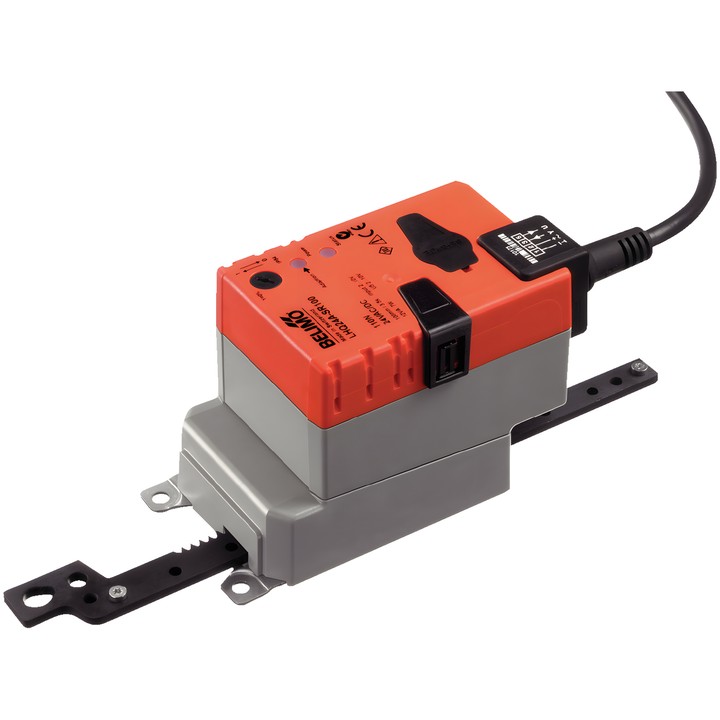

Belimo LHQ24A-SR100 – servomoteur linéaire

Servomoteur modulant destiné à la régulation des registres et des vannes à tiroir dans les installations techniques des bâtiments. Selon la fiche technique, il convient aux registres d’air d’une surface allant jusqu’à env. 0.7 m².

Caractéristiques et paramètres principaux

• Force d’actionnement : 100 N.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de commande Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Course : 100 mm ; max. 100 mm, réglable par incréments de 20 mm. Course minimale autorisée : 40 mm.
• Temps de course du moteur : 3.5 s / 100 mm.
• Puissance consommée en fonctionnement : 13 W ; en position de repos : 2 W ; pour le dimensionnement des câbles : 23 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Sens de déplacement sélectionnable par commutateur ; réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...40°C [-22...104°F].

Lors de la première mise sous tension, le servomoteur adapte la plage de fonctionnement et le signal de retour à la plage mécanique réglée. L’adaptation peut également être lancée avec le bouton-poussoir ; elle est nécessaire après toute modification de la limitation de course.
