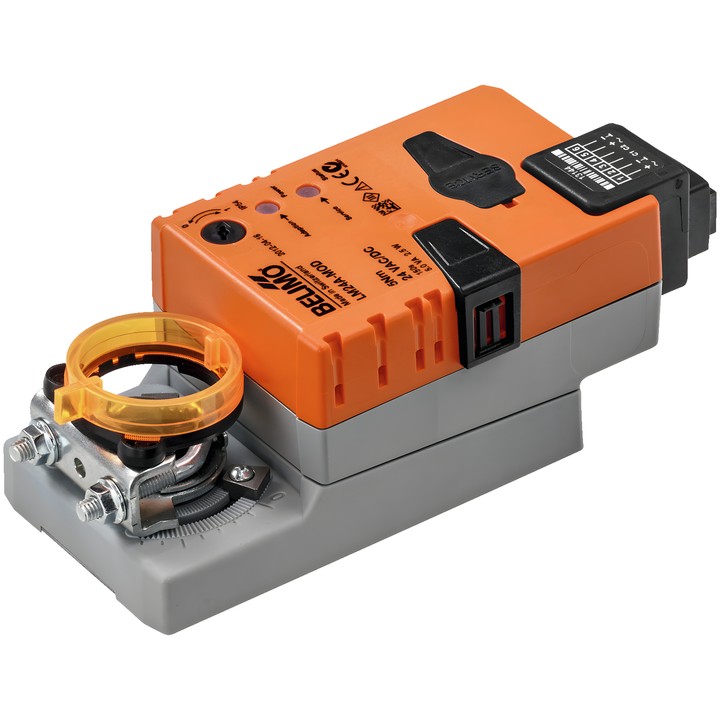

Belimo LM24A-MOD-J6 – servomoteur de registre

Servomoteur rotatif communicant destiné au positionnement des registres dans les installations techniques des bâtiments. L’interface intégrée reçoit un signal de commande numérique et transmet l’état actuel de l’appareil. Taille du registre : jusqu’à env. 1 m².

Caractéristiques et paramètres principaux

• Couple du moteur : 5 Nm.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Communication : BACnet MS/TP ou Modbus RTU (réglage d’usine).
• Durée de fonctionnement du moteur : 150 s / 90° ; durée réglable : 35...150 s.
• Angle de rotation : max. 95° ; limité des deux côtés par des butées mécaniques réglables.
• Le sens de déplacement du moteur est sélectionné par le commutateur 0/1.
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage.
• Raccordement mécanique : bride universelle 6...20 mm ; indicateur de position mécanique enfichable.
• Raccordement de l’alimentation et de la commande : prise RJ12.
• Puissance absorbée en fonctionnement : 2.5 W ; en position de repos : 1.3 W ; pour le dimensionnement des câbles : 5 VA.
• Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Les paramètres de l’appareil peuvent être modifiés à l’aide de Belimo Assistant 2. L’adaptation de la plage de réglage peut être lancée manuellement ; les deux butées mécaniques de fin de course sont détectées pendant l’adaptation.
