Belimo LM24AP5 - servomoteur de registre

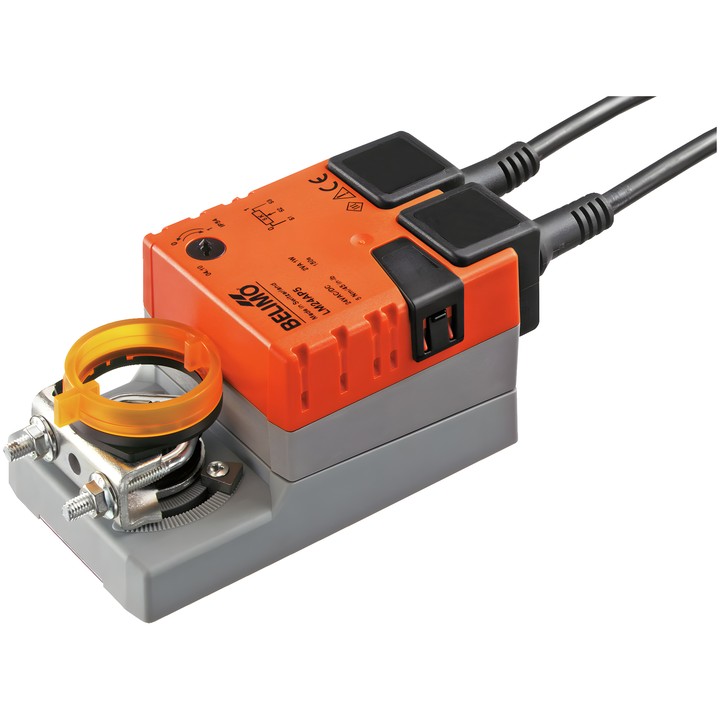

Servomoteur de registre Belimo LM24AP5

Le modèle LM24AP5 sert au positionnement des registres dans les installations techniques des bâtiments. Selon la fiche technique, il est destiné aux registres d’air d’une surface allant jusqu’à env. 1 m².

Principales caractéristiques et paramètres

• Couple moteur : 5 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Commande : Ouvert/Fermé, 3 points ; temps de course du moteur : 150 s / 90°.
• Potentiomètre de recopie intégré : 5 kΩ ; signal de recopie de position 0...100%.
• Angle de rotation : max. 95°, avec limitation possible des deux côtés au moyen de butées mécaniques réglables.
• Sens de déplacement sélectionné par commutateur : 0 (rotation à gauche) / 1 (rotation à droite).
• Commande manuelle par bouton avec possibilité de verrouillage ; indicateur mécanique de position.
• Raccordement mécanique : bride universelle 6...20 mm.
• Puissance absorbée en mouvement : 1 W ; en position de repos : 0.2 W ; puissance de dimensionnement des câbles : 1.5 VA.
• Câbles séparés de 1 m, 3x 0.75 mm², pour le raccordement de l’alimentation et de la commande ainsi que celui du potentiomètre.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
