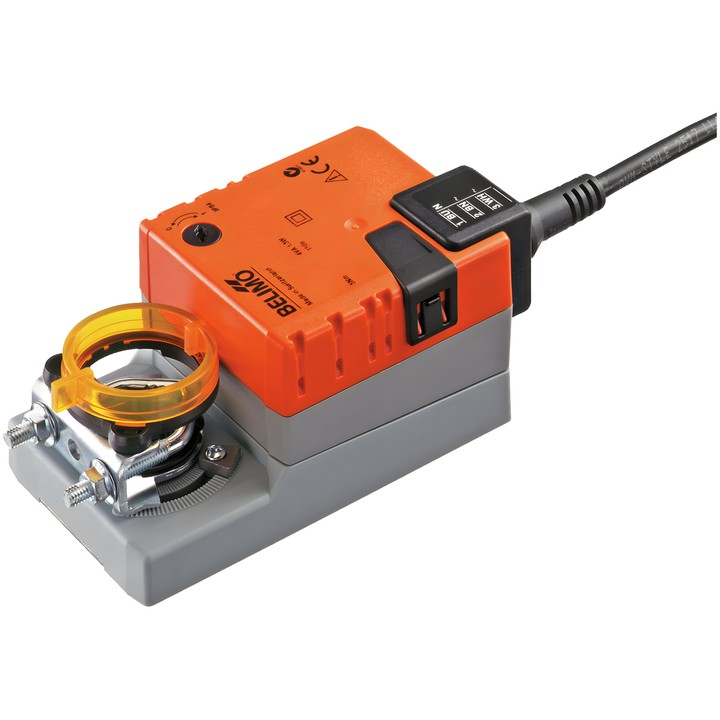

Belimo LMC230A - servomoteur de registre

Belimo LMC230A - servomoteur de registre

Belimo
476,76 zł
TTC
387,61 zł tax excluded

Servomoteur de registre Belimo LMC230A avec un couple de 5 Nm, une alimentation AC 100...240 V et une commande 3 points Ouverture/Fermeture. Le temps de course du moteur est de 35 s / 90°.

Équipé d’un collier universel 6...20 mm, d’une commande manuelle par bouton-poussoir avec possibilité de verrouillage et d’un indicateur mécanique de position. Indice de protection IEC/EN : IP54.

Livraison sous environ 14 jours
Partager

Servomoteur de registre Belimo LMC230A

Servomoteur destiné à la régulation des registres d’air dans les installations techniques des bâtiments. Selon la fiche technique, il est prévu pour des registres d’une surface allant jusqu’à env. 1 m².

Caractéristiques et paramètres principaux

  • Couple moteur : 5 Nm.
  • Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
  • Commande : Ouverture/Fermeture, 3 points.
  • Temps de course du moteur : 35 s / 90° ; angle de rotation : max. 95°.
  • Le sens de déplacement se sélectionne à l’aide du commutateur 0 (rotation vers la gauche) / 1 (rotation vers la droite).
  • Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; angle de rotation limité par des butées mécaniques réglables.
  • Raccordement mécanique : collier universel 6...20 mm ; indicateur mécanique de position amovible.
  • Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm².
  • Puissance absorbée en fonctionnement : 2 W ; en position de repos : 0.5 W ; pour le dimensionnement des câbles : 4 VA.
  • Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
  • Température ambiante : -30...50°C [-22...122°F].

  • Marque
    Belimo
  • Référence
    LMC230A
  • EAN13
    7630498112379

  • Tension AC/DC
    AC 100...240 V
  • Puissance absorbée (en mouvement)
    2 W
  • Consommation électrique (maintien)
    0.5 W
  • Puissance nominale
    4 VA
  • Raccordement de la commande d’alimentation
    Câble 1 m, 3x 0.75 mm²
  • Type de commande
    Ouverture/fermeture, 3 points
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2
  • Commande manuelle
    Par bouton, avec possibilité de verrouillage
  • Temps de course (moteur)
    35 s / 90°
  • Température ambiante
    -30...50°C [-22...122°F]
  • Couple
    5 Nm
  • Sens de déplacement – moteur
    Sélectionnable par commutateur : 0 (rotation vers la gauche) / 1 (rotation vers la droite)
  • Angle de rotation
    95°
  • Raccordement mécanique
    Collier universel 6...20 mm

Techniczna karta katalogowa

Téléchargement (1.41MB)

Instrukcja montażu

Téléchargement (507.4KB)

EU Declaration of Conformity – LMC230A

Téléchargement (32.74KB)

Environmental Declaration – LM..

Téléchargement (72.43KB)
