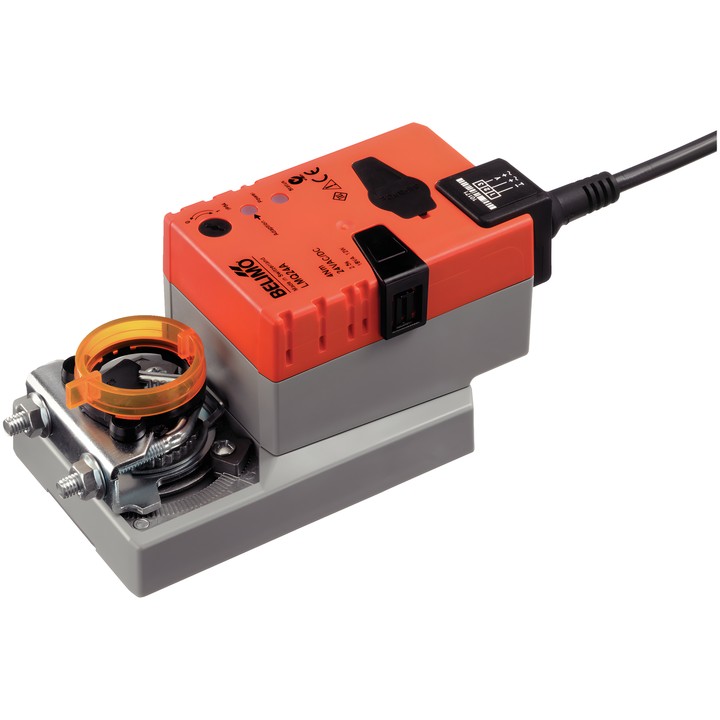

Belimo LMQ24A - servomoteur de registre

Belimo LMQ24A – servomoteur de registre

Servomoteur conçu pour le réglage des registres dans les installations techniques des bâtiments. Selon la fiche technique, il convient aux registres d’air d’une surface allant jusqu’à env. 0.8 m². La commande Fermer/Ouvrir ne convient pas à une commande 3 points.

Caractéristiques et paramètres principaux

• Couple : 4 Nm ; tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Temps de course du moteur : 2.5 s / 90° ; angle de rotation : max. 95°.
• Sens de déplacement sélectionné par le commutateur 0 (rotation vers la gauche) / 1 (rotation vers la droite).
• Les limiteurs mécaniques permettent de limiter l’angle de rotation des deux côtés ; l’angle de rotation minimal autorisé est de 30°.
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur mécanique de position.
• Collier universel 8...26.7 mm pour le montage sur l’axe du registre.
• Puissance absorbée en fonctionnement : 13 W ; au repos : 2 W ; puissance de dimensionnement : 23 VA.
• Raccordement de l’alimentation et de la commande : Câble 1 m, 3x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...40°C [-22...104°F].

Une adaptation est nécessaire après la mise en service ainsi qu’après chaque réglage de l’angle de rotation. L’alimentation doit être fournie par un transformateur d’isolement.
