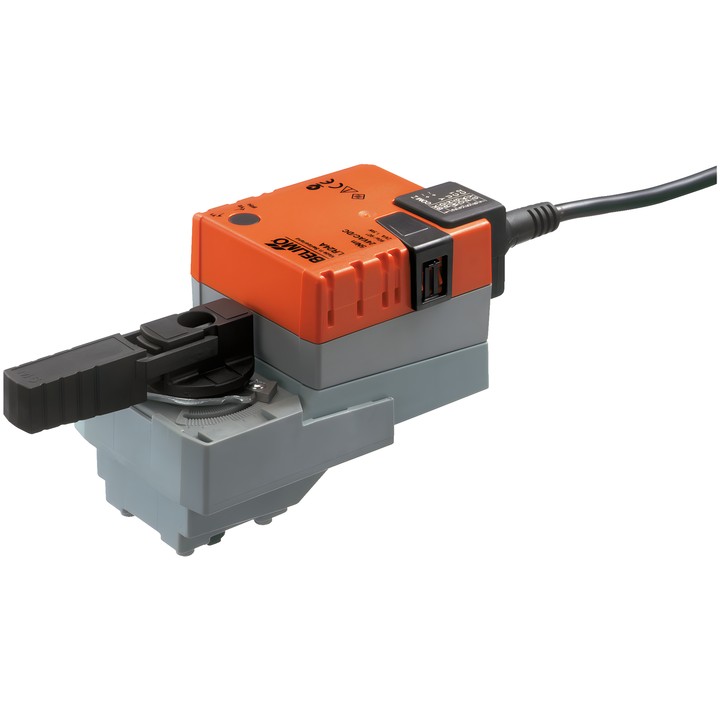

Belimo LR24A - servomoteur rotatif pour vannes à boisseau sphérique

Belimo LR24A - servomoteur rotatif pour vannes à boisseau sphérique

Belimo
519,18 zł
TTC
422,10 zł tax excluded

Servomoteur rotatif Belimo LR24A pour vannes à boisseau sphérique, alimenté en AC/DC 24 V. Couple 5 Nm, commande Tout ou Rien ou 3 points et temps de course 90 s / 90°.

Équipé d'une commande manuelle par bouton-poussoir, d'un réglage mécanique de l'angle de rotation et d'un indicateur de position. Indice de protection IEC/EN IP54.

Livraison sous environ 14 jours
Partager

Servomoteur rotatif Belimo LR24A

Le LR24A est un servomoteur rotatif pour vannes à boisseau sphérique. Il permet une commande Tout ou Rien ou 3 points. Le montage direct sur la vanne s'effectue à l'aide d'une seule vis centrale.

Principales caractéristiques et spécifications

  • Couple : 5 Nm.
  • Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
  • Plage de tension nominale : AC 19.2...28.8 V / DC 19.2...28.8 V.
  • Temps de course : 90 s / 90°.
  • Puissance consommée en fonctionnement : 1.5 W ; au repos : 0.2 W ; pour le dimensionnement des câbles : 2 VA.
  • Raccordement de l'alimentation et de la commande : câble de 1 m, 3x 0.75 mm².
  • Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; angle de rotation réglable avec butées mécaniques.
  • Indicateur de position mécanique enfichable.
  • Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
  • Température ambiante : -30...50°C.

  • Marque
    Belimo
  • Référence
    LR24A
  • EAN13
    7630498112515

  • Tension AC/DC
    AC/DC 24 V
  • Puissance absorbée (en mouvement)
    1.5 W
  • Consommation électrique (maintien)
    0.2 W
  • Puissance nominale
    2 VA
  • Raccordement de la commande d’alimentation
    Câble 1 m, 3x 0.75 mm²
  • Type de commande
    Ouverture/fermeture, 3 points
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2

Techniczna karta katalogowa

Téléchargement (1.01MB)

Instrukcja montażu

Téléchargement (630.54KB)

EU Declaration of Conformity – LR24A

Téléchargement (32.71KB)

Environmental Declaration – LR..

Téléchargement (72.66KB)
