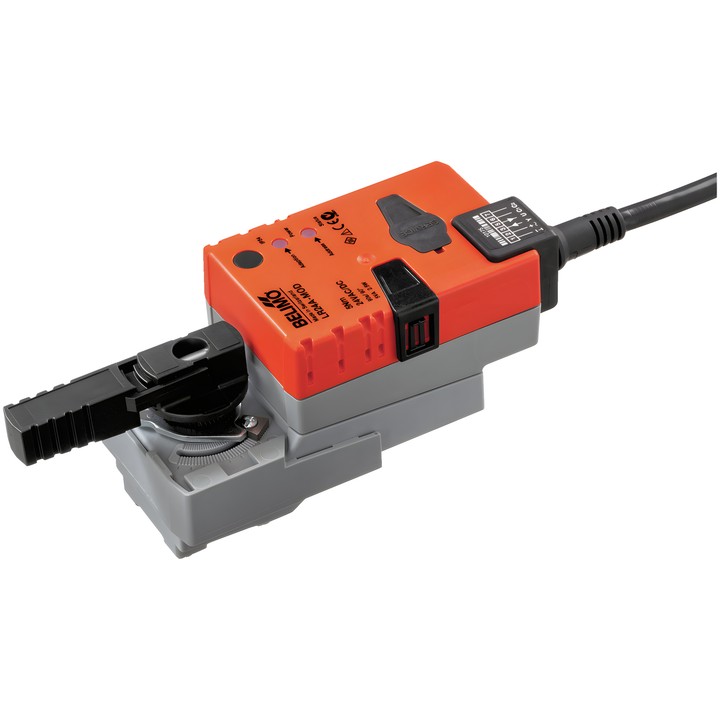

Belimo LR24A-MOD - servomoteur rotatif pour vannes à boisseau sphérique

Belimo LR24A-MOD – servomoteur rotatif pour vannes à boisseau sphérique

LR24A-MOD est un servomoteur rotatif communicant pour vannes à boisseau sphérique. Il reçoit un signal de commande numérique et transmet des informations sur son état. Il permet également de raccorder un capteur et de transmettre son signal au système de communication.

Caractéristiques et paramètres principaux

• Couple : 5 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Communication : BACnet MS/TP, Modbus RTU (réglage usine) et MP-Bus.
• Commande modulante, communicante ou hybride ; plage de fonctionnement Y : 2...10 V, plage réglable : 0.5...10 V.
• Signal de retour de position U : 2...10 V, max. 1 mA.
• Temps de course : 90 s / 90° ; temps de course réglable : 35...150 s.
• Consommation : 2.5 W en fonctionnement et 1.3 W en position de repos ; valeur de dimensionnement pour le choix des câbles : 5 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 6x 0.75 mm².
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; butées mécaniques de l’angle de rotation et indicateur mécanique de position.
• Adaptation de la plage de réglage : manuelle, automatique à la première mise sous tension.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
