Belimo TMC230A-S-F - servomoteur de registre

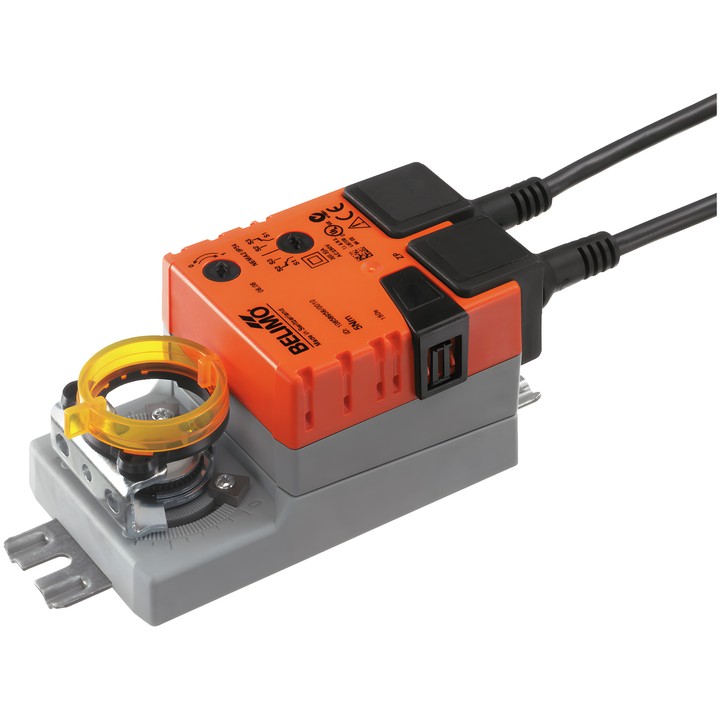

Servomoteur de registre Belimo TMC230A-S-F

Servomoteur destiné au réglage des registres dans les installations techniques des bâtiments. Selon la fiche technique, il peut actionner des registres d’air d’une surface allant jusqu’à environ 0.4 m².

Caractéristiques principales

• Couple : 2 Nm ; tension nominale : AC 100...240 V, 50/60 Hz.
• Commande : Tout ou rien, 3 points ; temps de course du moteur : 35 s / 90°.
• Contact auxiliaire intégré : 1x SPDT, réglable dans la plage 0...100%.
• Angle de rotation : max. 95°, avec possibilité de limiter les deux côtés à l’aide de butées mécaniques.
• Sens de déplacement sélectionné par commutateur : 0 (rotation vers la gauche) / 1 (rotation vers la droite).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur mécanique de position.
• Raccordement mécanique : liaison par forme 8x8 mm.
• Raccordement de l’alimentation et de la commande, ainsi que raccordement du contact auxiliaire : chacun avec un câble de 1 m, 3x 0.75 mm².
• Puissance absorbée en mouvement : 2 W ; en position de repos : 0.5 W ; puissance de dimensionnement pour le choix des câbles : 4 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée ; température ambiante : -30...50°C [-22...122°F].
