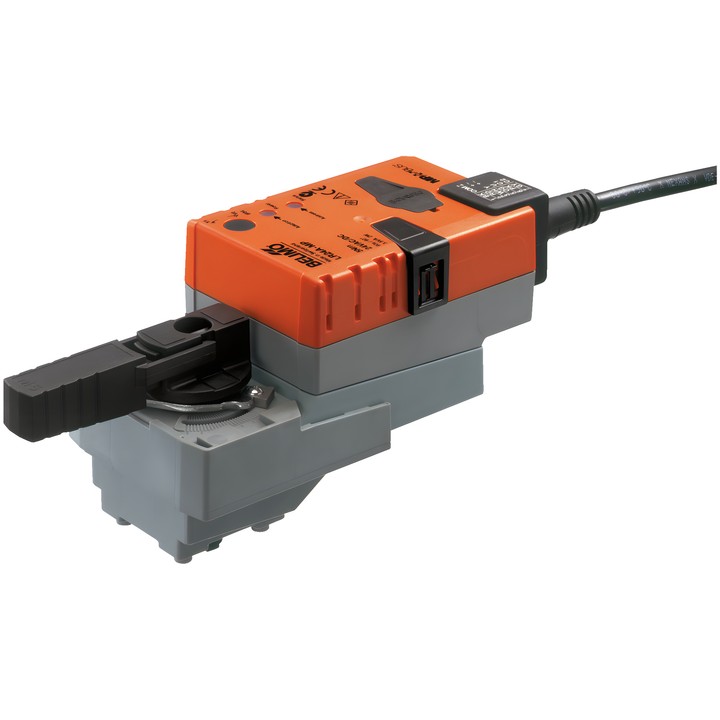

Belimo NR24A-MOD - servomoteur rotatif pour vannes à boisseau sphérique

Belimo NR24A-MOD – servomoteur pour vannes à boisseau sphérique

Servomoteur rotatif communicant offrant une commande modulante et un fonctionnement hybride. Il reçoit un signal de commande numérique et transmet l’état actuel ; il permet également de traiter les signaux d’un capteur connecté.

Principales données et fonctions

• Couple : 10 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Communication : BACnet MS/TP, Modbus RTU (réglage d’usine) et MP-Bus.
• Plage de fonctionnement Y : 2...10 V ; plage réglable : 0.5...10 V. Signal de retour de position U : 2...10 V.
• Durée de course : 90 s / 90° ; plage de réglage : 45...170 s.
• Consommation électrique : 3.5 W en fonctionnement et 1.2 W au repos ; puissance de dimensionnement : 6 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 6x 0.75 mm².
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; butées mécaniques de l’angle de rotation et indicateur de position.
• Adaptation de la plage de réglage lors de la première mise sous tension ; l’adaptation peut également être déclenchée manuellement.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
