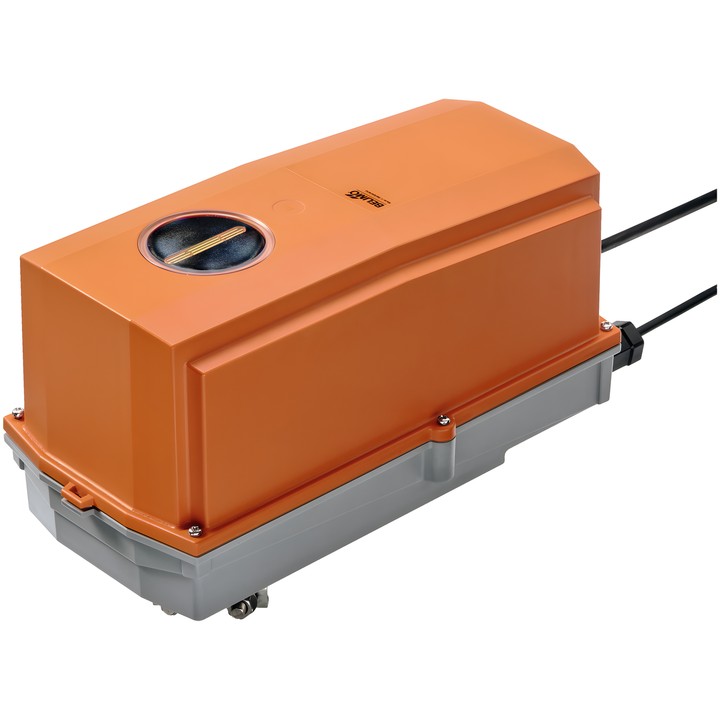

Belimo SF24G-SR-S2-L - servomoteur rotatif pour clapets avec fonction de sécurité

Belimo SF24G-SR-S2-L

Servomoteur rotatif modulant avec fonction de sécurité destiné à la régulation des clapets dans les installations techniques des bâtiments. En cas de coupure de l'alimentation, le ressort amène le clapet en position de sécurité. Le servomoteur est notamment prévu pour des applications en extérieur ; la documentation indique une résistance à la pluie, à la neige, aux rayons UV, à la poussière et à l'humidité de l'air.

Caractéristiques et spécifications principales

• Couple du moteur et de la fonction de sécurité : 20 Nm.
• Tension assignée : AC/DC 24 V ; fréquence de la tension assignée : 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; retour de position U : 2...10 V.
• Temps de course du moteur : 150 s / 90° ; temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Contacts auxiliaires : 2x SPDT, 1x 10% / 1x 11...100%.
• Angle de rotation : max. 95° ; réglage par butée mécanique.
• Raccordement mécanique : pince universelle 12...26.7 mm.
• Manœuvre manuelle par manivelle et interrupteur de verrouillage ; indicateur mécanique de position.
• Indice de protection : IP66/67 ; NEMA 4X ; UL Enclosure Type 4X.
• Température ambiante : -30...50°C [-22...122°F].

Raccordement de l'alimentation et de la commande : câble de 1 m, 4x 0.75 mm², FRNC (sans halogène). Raccordement des contacts auxiliaires : câble de 1 m, 6x 0.75 mm², FRNC (sans halogène).

Consigne de montage : les deux contacts intégrés doivent être alimentés soit par la tension secteur, soit par une très basse tension de sécurité ; le mélange de ces types de tension n'est pas autorisé.
