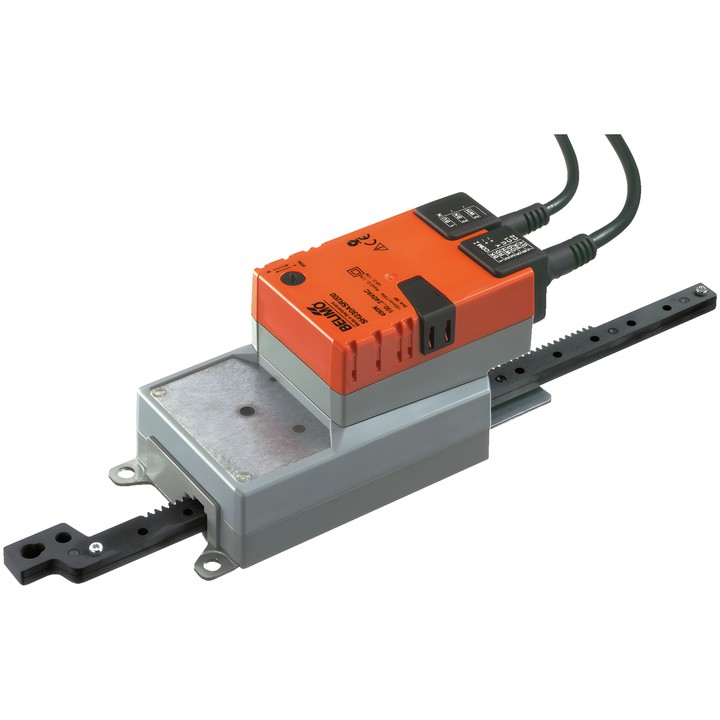

Belimo SH230ASR200 - servomoteur linéaire modulant

Belimo SH230ASR200 - servomoteur linéaire modulant

Belimo
1 124,16 zł
TTC
913,95 zł tax excluded

Servomoteur linéaire Belimo SH230ASR200 pour la régulation des registres et des vannes à tiroir dans les installations techniques des bâtiments. Force 450 N, alimentation AC 100...240 V et commande modulante 2...10 V.

Course 200 mm, temps de course 150 s / 100 mm, signal de retour de position 2...10 V et indice de protection IP54.

Livraison sous environ 14 jours
Partager

Belimo SH230ASR200 – servomoteur linéaire

Servomoteur modulant destiné à la régulation des registres et des vannes à tiroir dans les installations fixes de chauffage, ventilation et climatisation. Selon la fiche technique, il convient aux registres d’air d’une surface allant jusqu’à environ 3 m².

Caractéristiques principales

  • Force du servomoteur : 450 N.
  • Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
  • Commande modulante : 2...10 V ; signal de retour de position : 2...10 V.
  • Course : 200 mm ; longueur de course maximale 200 mm, réglage fixe.
  • Temps de course du moteur : 150 s / 100 mm.
  • Puissance absorbée en fonctionnement : 3 W ; à l’arrêt : 1 W ; pour le dimensionnement des câbles : 6 VA.
  • Sens de déplacement sélectionnable par commutateur ; déplacement manuel par bouton-poussoir avec possibilité de verrouillage.
  • Raccordement d’alimentation : câble 1 m, 2x 0.75 mm² ; raccordement de commande : câble 1 m, 4x 0.75 mm².
  • Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
  • Température ambiante : -30...50°C [-22...122°F].

  • Marque
    Belimo
  • Référence
    SH230ASR200
  • EAN13
    7630498122095

  • Tension AC/DC
    AC 100...240 V
  • Puissance absorbée (en mouvement)
    3 W
  • Consommation électrique (maintien)
    1 W
  • Puissance nominale
    6 VA
  • Type de commande
    DC 2...10 V
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2
  • Force
    450 N
  • Commande manuelle
    Par bouton, avec possibilité de verrouillage
  • Course
    200 mm
  • Temps de course (moteur)
    150 s / 100 mm
  • Raccordement électrique
    Câble 1 m, 2x 0.75 mm²
  • Température ambiante
    -30...50°C [-22...122°F]
  • Sens de déplacement – moteur
    Sélectionnable par commutateur
  • Raccordement de commande
    Câble 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Téléchargement (1.02MB)

Instrukcja montażu

Téléchargement (486.72KB)

EU Declaration of Conformity – SH230ASR200

Téléchargement (32.8KB)

Environmental Declaration – SH..200..

Téléchargement (71.93KB)
